标准A型公头USB接口连接器结构设计

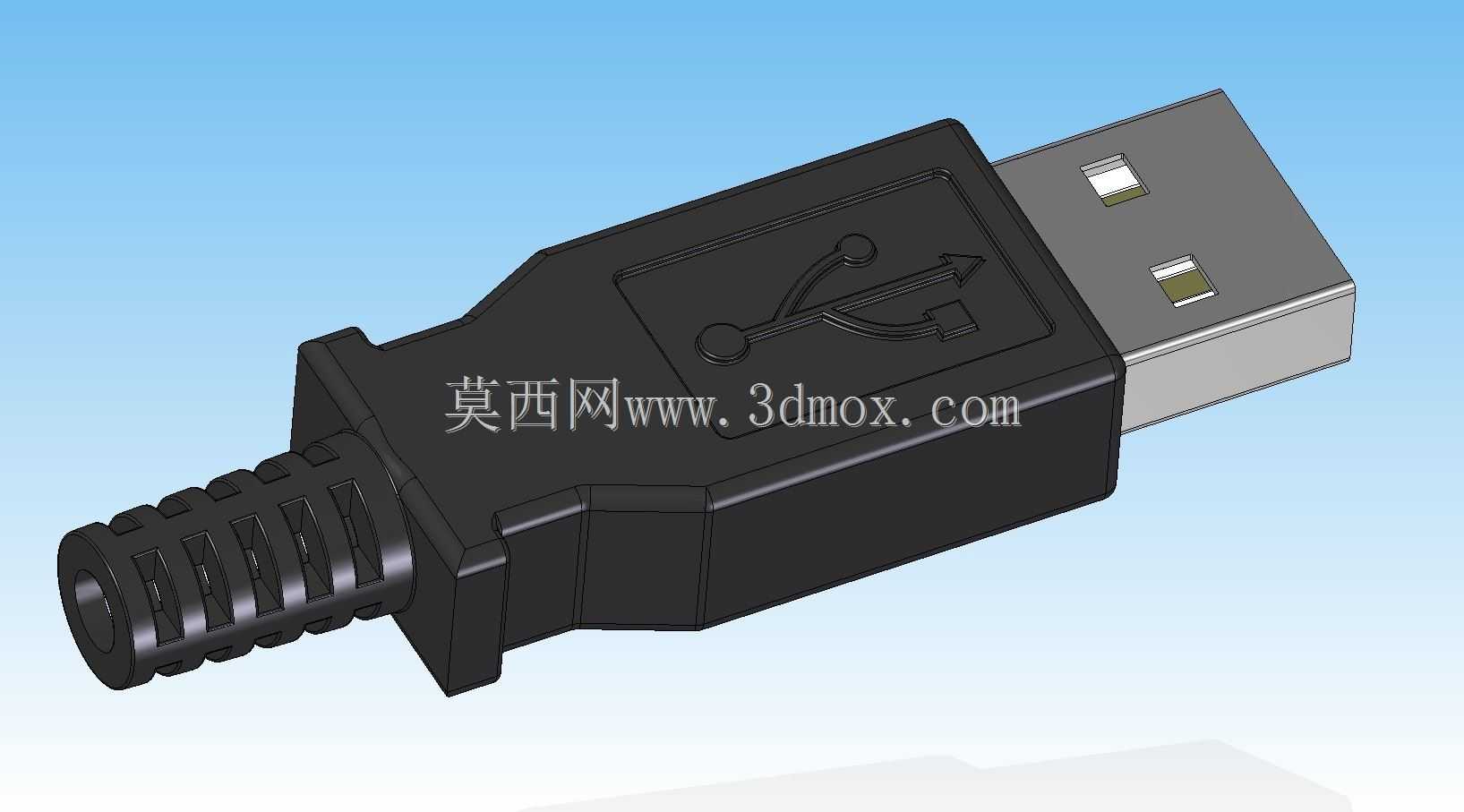

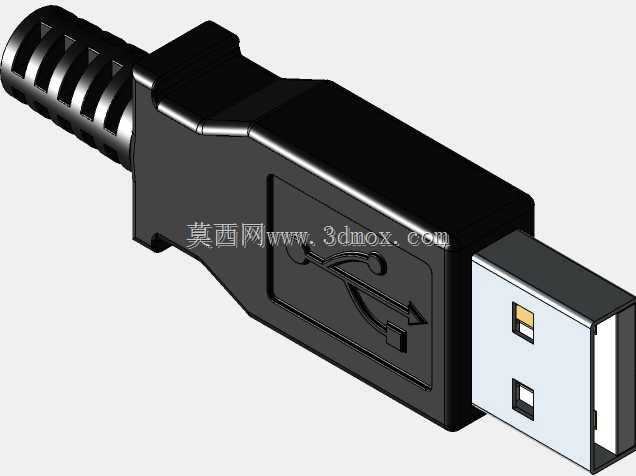

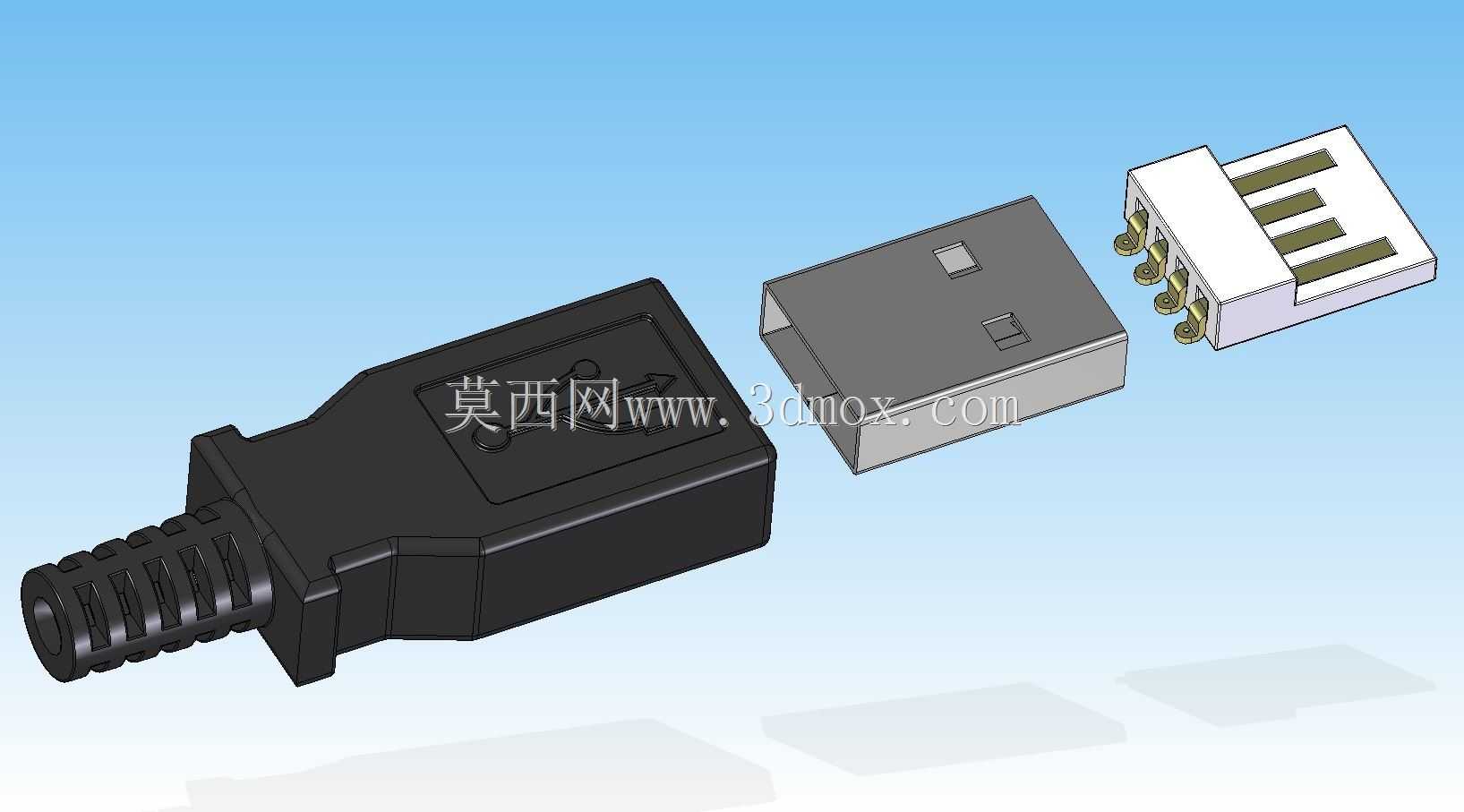

这款USB公头连接器是消费电子、工业控制、通讯设备领域应用最广泛的有线连接部件之一，日常场景中承担着设备间数据传输、低压直流供电的核心作用，小到键鼠、U盘等电脑外设，大到工业传感器、嵌入式调试设备、小型数码终端，都需要依靠这类接口实现稳定的信号与电力连通。从实际使用需求出发，这款接口的设计充分考虑了频繁插拔的耐用性与连接稳定性，金属插舌部分严格遵循通用USB Type-A的尺寸规范，插合端的金属屏蔽壳厚度、内部接触弹片的排布位置都匹配通用母座的安装边界，插入后能保证弹片与母座触点充分贴合，避免接触不良导致的数据丢包、供电中断问题。尾部的防弯折结构是设计中的重点考量部分，做了多道环形的缓冲肋条结构，当线材受到侧向拉扯、反复弯折的时候，应力会被肋条逐步分散，不会直接作用在线材与接口的焊接位置，大幅提升线材根部的抗弯折寿命，避免日常使用中线材从接头处断裂的常见问题。外壳部分做了一体式的注塑包覆结构，表面预留了标准USB标识的成型凹槽，既可以在生产时直接模压出标识省去后续印刷工序，也能增加外壳的握持摩擦力，插拔时更容易施力。外壳的整体外形做了阶梯式的过渡设计，从插合端的方形金属壳逐步过渡到尾部的圆形线材入口，所有棱角都做了圆角钝化处理，插拔时不会划伤手部，也能避免外壳应力集中导致的开裂问题。内部结构设计上，金属屏蔽壳与塑胶内模之间预留了足够的卡扣固定位，组装时可以通过卡扣实现无胶固定，提升生产装配效率，内部的触点固定槽严格对齐引脚间距，焊接线材时不会出现引脚偏移短路的问题，同时塑胶内模的耐温参数匹配常规波峰焊、手工焊的温度要求，焊接过程中不会出现塑胶融化变形的情况。这款接口的整体安装尺寸完全适配通用的面板开孔、外壳预留槽位，不管是做嵌入式设备的内置接口，还是做延长线、转接线的端接头，都不需要额外调整安装空间，能够直接适配现有绝大多数设备的结构设计，在保证连接可靠性的前提下，尽可能压缩了整体体积，不会占用过多的设备内部空间。
