十字辐条式手轮传动操作构件

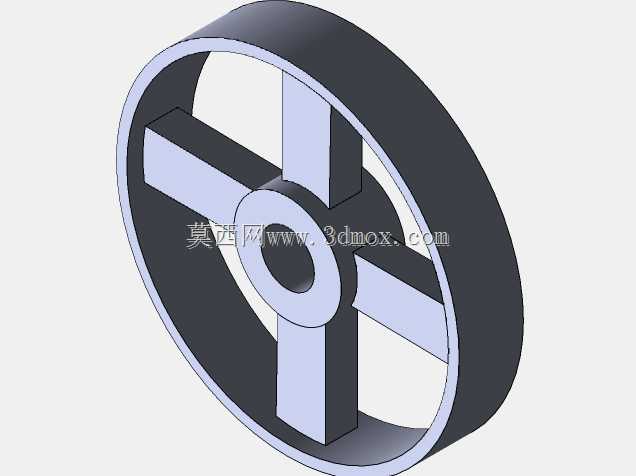

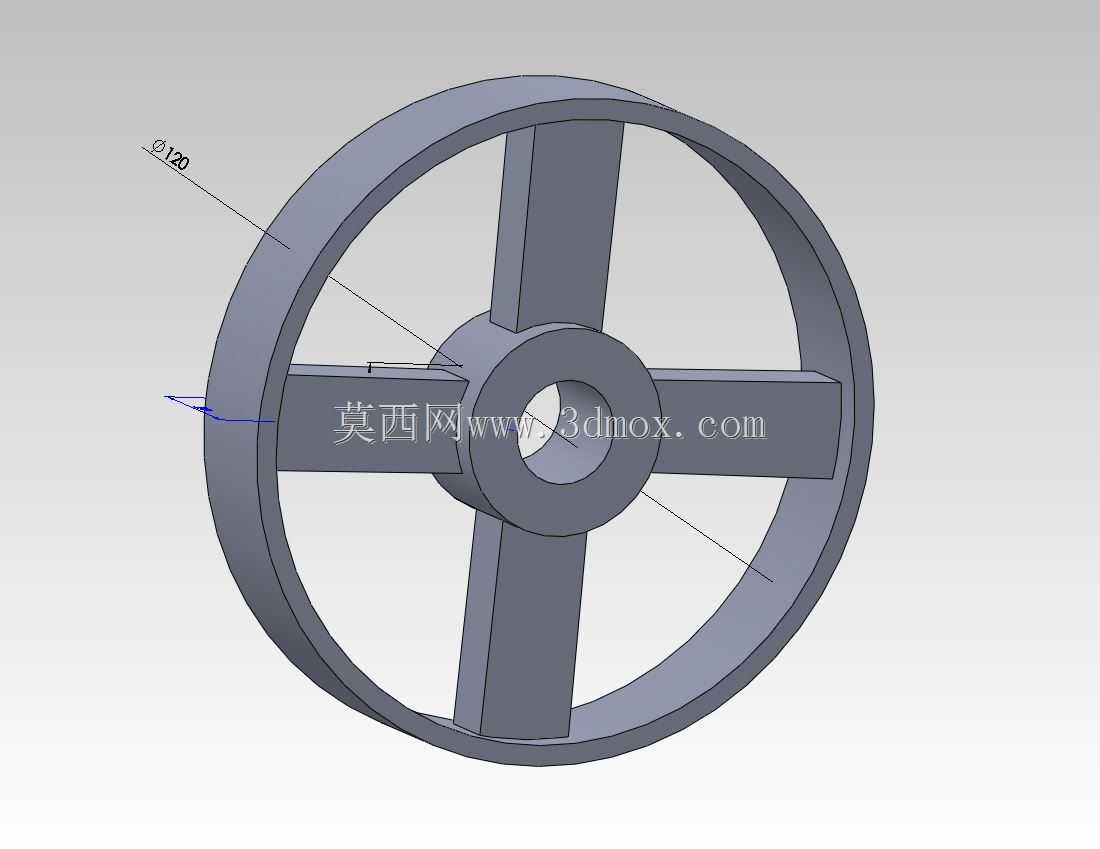

该十字辐条式轮状构件属于机械系统中常用的手动操作执行部件，广泛应用于各类需要手动调节、启闭、进给控制的工业设备场景中，常见于机床进给调节单元、工业阀门启闭操作端、轻工设备工位调节机构、输送线张紧调节装置等场景，是设备操作人员与机械传动系统之间实现力传递与动作交互的核心接触部件。在实际设备运行过程中，操作人员通过握持轮缘施加周向扭矩，经由辐条结构将扭矩传递至中心轮毂，再通过轮毂与配套轴件的连接结构带动轴系转动，从而实现对应机构的位置调节、通路启闭、参数校准等功能，相比直柄式操作件，轮状结构能够提供更大的力臂，在同等操作力下可输出更大的调节扭矩，大幅降低重载调节场景下的操作人员劳动强度。该构件采用十字对称四辐条的结构设计思路，在保证整体结构强度与扭矩传递刚性的前提下，尽可能削减了非受力区域的材料冗余，有效降低了构件自身重量，同时对称式的辐条布局能够保证轮盘转动过程中的动平衡性能，避免高速手动操作时出现偏摆抖动的问题；轮缘采用宽幅环形实心结构，能够为操作人员提供充足的握持接触面积，操作时施力更加平稳不易打滑，中心轮毂设计有同轴通孔结构，可与对应直径的传动轴实现套接配合，可通过键连接、顶丝锁紧等常规轴系连接方式实现与轴件的周向与轴向固定，适配常规的机械轴系安装标准。从外形尺寸与安装边界来看，该轮盘外径为180mm，整体轴向厚度适中，安装时仅需保证轮毂通孔与配套轴件的同轴度，预留出轮缘转动所需的周向空间即可完成安装，无需额外设计复杂的配套安装结构，适配性较强；辐条与轮缘、轮毂的衔接位置均做了圆弧过渡处理，能够有效消除应力集中点，在承受大扭矩操作载荷时不会出现衔接处断裂的问题，整体结构的抗扭强度与疲劳寿命能够满足工业场景下长期频繁操作的使用需求，轮体整体采用等壁厚结构设计，既适合常规的切削加工生产，也可适配铸造、注塑等批量成型工艺，生产制造成本可控，适合在各类通用工业设备中作为标准操作件配套使用。
