一分二射频信号分配金属壳体结构

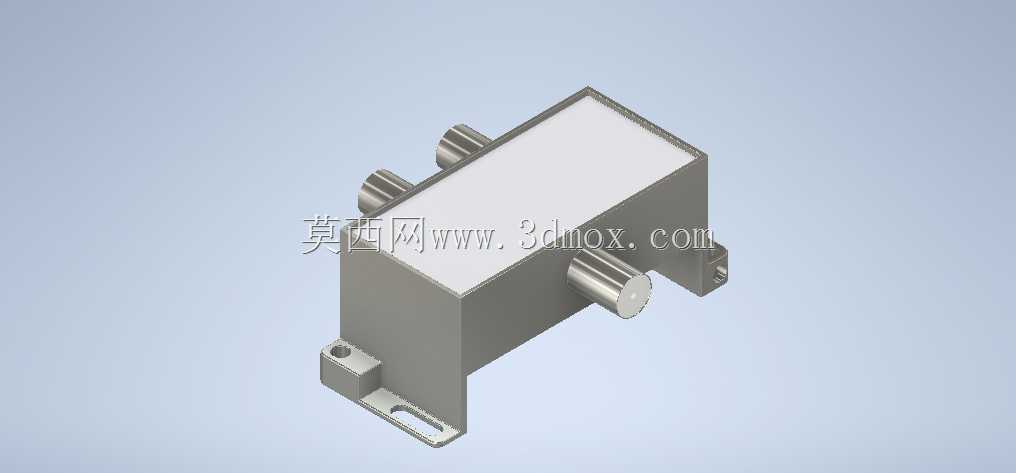

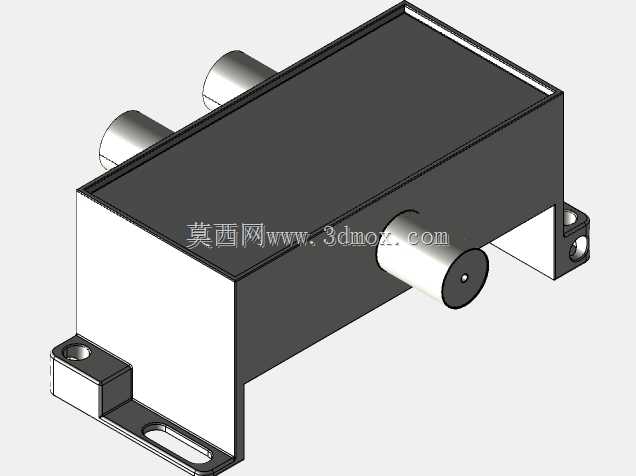

该结构为射频信号通路中的一分二分配组件壳体，主要应用在无线通信基站、室内信号分布系统、射频测试工装等场景中，承担单路射频输入转双路射频输出的通路载体功能，可将输入的射频信号均匀分配至两个独立的输出通路，实现信号的分路传输，保障不同支路的信号阻抗匹配与传输稳定性，避免信号反射造成的通路损耗。从功能特性来看，该壳体采用一体化金属腔体设计，金属材质本身可提供良好的电磁屏蔽效能，隔绝外界电磁杂波对内部射频通路的干扰，同时减少内部信号向外的电磁辐射，避免对周边其他电子设备造成串扰。壳体上预留的三个同轴接头安装位，分别对应一路输入与两路输出，接头采用侧装布局，可适配标准同轴射频连接器的安装尺寸，保证接头与壳体连接后的结构强度与接地可靠性。设计思路上，整体腔体采用方正盒体结构，内部预留足够空间容纳射频分配电路与匹配元件，腔体壁厚均匀，兼顾结构强度与轻量化需求，避免壁厚突变导致的加工变形问题。壳体底部延伸出带安装孔的固定支耳，支耳上开设长圆形安装孔，可适配一定范围内的安装位置公差，降低现场安装时的对位难度，支耳与主腔体采用一体化弯折成型结构，无需额外拼接固定，减少结构连接点的电磁泄漏风险。外形尺寸方面，整体结构紧凑，主腔体为长方体构型，三个接头分别布置在腔体的两个相邻侧壁上，其中两个输出接头位于同一侧，输入接头位于相邻侧壁，这种布局可减少内部射频走线的弯折角度，降低信号传输过程中的驻波比，提升信号传输质量。安装边界上，底部支耳的安装孔位间距经过适配常规通信设备安装机架的孔距设计，可直接通过螺丝固定在设备机箱内部的安装板上，安装后整体突出安装面的高度较低，可适配机箱内部有限的安装空间，接头伸出腔体的长度符合标准连接器的插拔操作空间要求，方便后期进行线缆连接与维护操作，壳体边角处做小圆弧过渡处理，避免安装过程中尖锐边角划伤操作人员或损坏线缆绝缘层。
