三角结构角度杆机械零件设计方案

项目分类:通用机械零部件 发布时间:2014-04-04 ID:14906
  • 三角结构角度杆机械零件设计方案
  • 三角结构角度杆机械零件设计方案
  • 三角结构角度杆机械零件设计方案
  • 三角结构角度杆机械零件设计方案
  • 三角结构角度杆机械零件设计方案

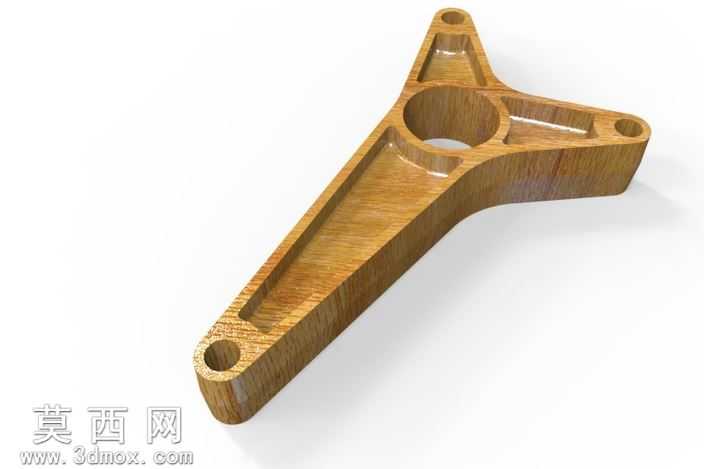

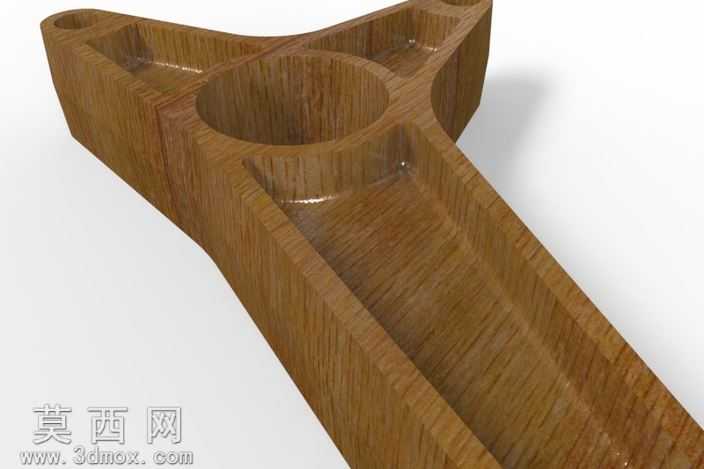

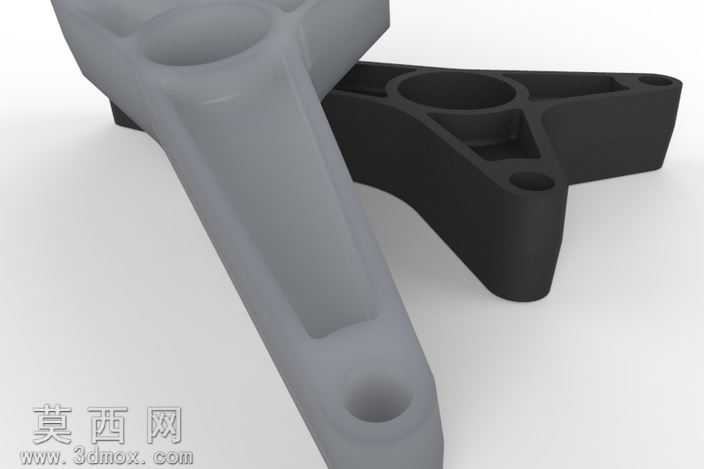

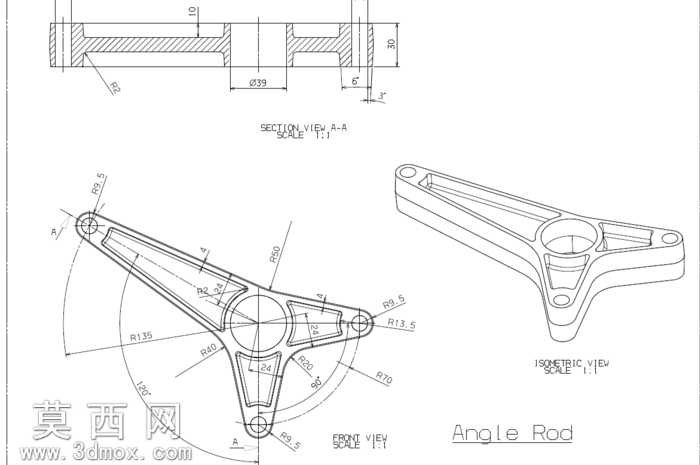

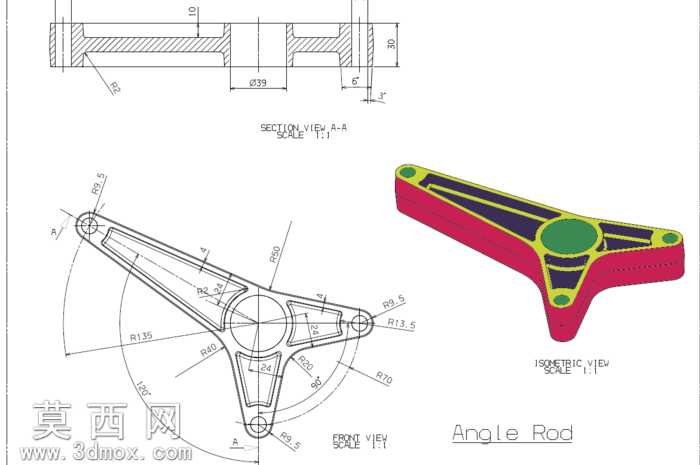

本次设计的角度杆为典型的三角布局传动杆件,整体采用三臂辐射式结构,中心设置圆形轴孔作为核心安装基准,三个支臂沿中心呈特定角度分布,每个支臂末端均设计有同轴安装孔,用于铰接配套传动部件,实现多角度的动力传递与运动换向功能。建模阶段首先依托工程图标注的尺寸基准,先绘制中心基准圆与三个支臂的中心定位线,确定各安装孔的中心距与角度参数,再通过草图绘制各支臂的外轮廓,对支臂与中心基座的衔接位置做圆弧过渡处理,避免应力集中,提升零件的结构强度。零件主体采用等厚度板材结构,同时在支臂表面设计有减重凹槽,在保证结构刚性的前提下降低零件整体重量,适配轻量化传动场景的使用需求。中心轴孔与各支臂末端的安装孔均设计有同轴度公差要求,建模时严格按照标注的尺寸公差构建孔位特征,保证后续装配时的铰接精度。剖视图展示了零件的轴向截面结构,中心孔与支臂孔的深度、端面倒角均按照工程要求设置,端面倒角可去除加工毛刺,同时提升装配时的导向性。建模过程中同步完成零件的参数化特征构建,所有尺寸均关联至草图基准,可根据实际使用需求快速调整支臂长度、安装孔直径、分布角度等参数,适配不同的传动机构安装要求。零件的结构设计充分考虑了机械加工的工艺性,所有外轮廓转角均设置合理的圆角半径,避免加工时出现刀具干涉,同时提升零件的抗疲劳性能。完成三维建模后,同步生成对应的二维工程视图,包含剖视图、等轴测视图、投影视图,完整标注各部分尺寸、形位公差与技术要求,可直接用于指导生产加工。该角度杆可应用于各类需要角度传动、运动换向的机械机构中,通过三个铰接点的配合,可实现特定轨迹的运动传递,稳定传递扭矩与运动载荷,整体结构紧凑,刚性充足,传动精度可靠,能够满足常规工况下的长期使用需求。
