内燃机燃油控制气门凸轮机构三维设计

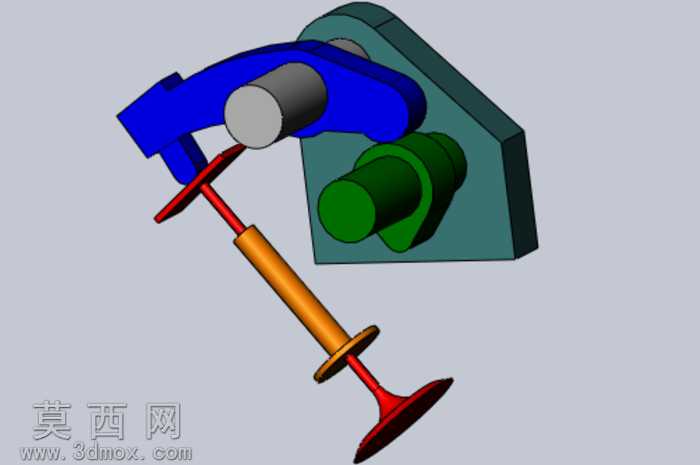

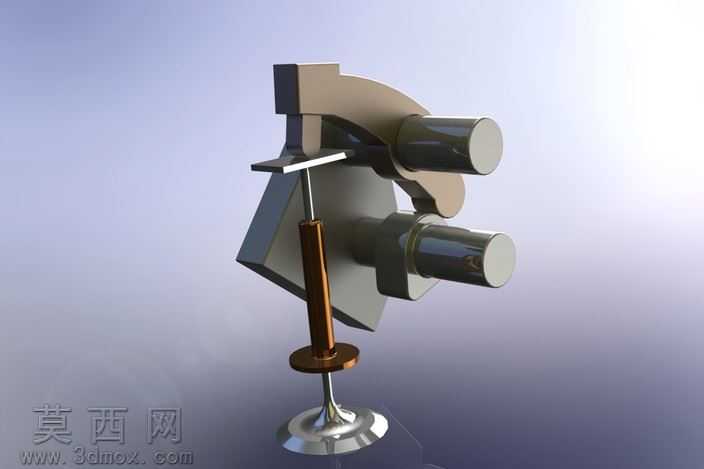

本模型为内燃机燃油喷射控制用气门凸轮机构，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循内燃机配气机构的实际传动逻辑，对各组成部件的尺寸比例、装配关系进行了精准还原。模型包含凸轮支撑座、凸轮轴、摇臂组件、气门推杆、气门弹簧、气门阀体等核心结构件，建模时先通过草图绘制各部件的截面轮廓，利用拉伸、旋转、切除等基础特征完成主体结构构建，再对倒角、圆角、安装孔位等细节特征进行精细化处理，保证各部件的结构完整性与装配合理性。材质渲染阶段，针对不同部件的实际材质属性进行区分设置：凸轮支撑座采用灰铸铁材质表现，赋予哑光深灰金属质感，还原铸铁件的粗糙表面特性；凸轮轴与摇臂部件采用合金结构钢材质，设置适度的金属反光与表面粗糙度，体现传动部件的耐磨属性；气门推杆与气门阀体采用耐热合金钢材质，赋予红棕色金属质感，匹配内燃机气门部件的高温工作环境特性；复位弹簧采用弹簧钢材质，设置金属亮面质感，清晰表现弹簧的螺旋圈结构。结构设计上，完整还原了凸轮机构的传动逻辑：凸轮轴旋转时，凸轮型线推动摇臂绕支撑轴摆动，摇臂另一端推动气门推杆克服弹簧弹力向下运动，带动气门开启，当凸轮凸起部分转过摇臂接触位置后，弹簧复位带动气门关闭，精准实现燃油喷射过程中的气门时序控制，各运动部件之间预留了合理的装配间隙，避免运动干涉，同时对凸轮型线进行了平滑处理，保证传动过程的平稳性，降低冲击与磨损。设计过程中充分考虑了机构的实际工作场景，对各部件的受力位置进行了结构强化，比如摇臂与凸轮接触的位置做了加厚处理，气门杆与推杆的连接位置做了导向结构设计，保证机构长期运行的结构可靠性，整体模型装配关系清晰，结构层次分明，可用于内燃机配气机构的原理演示、结构教学以及相关部件的设计参考。
