纸盒上料用托盘堆垛设备结构设计

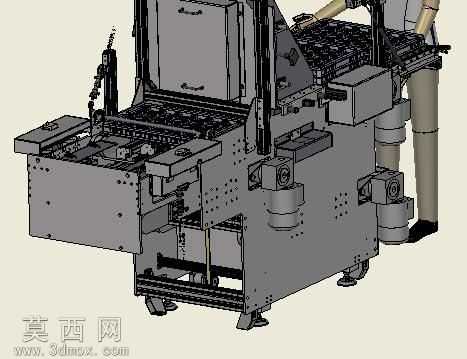

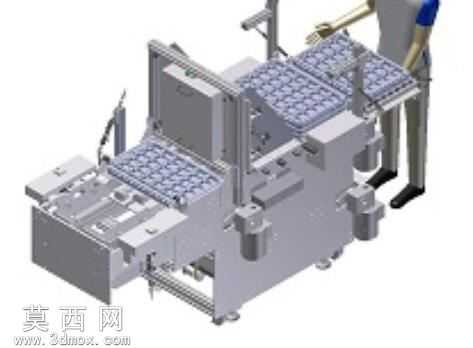

本模型为纸盒输送工序配套的托盘堆垛设备三维设计，整体采用模块化装配思路完成建模，在三维软件环境中按照实际设备的装配逻辑完成各部件的层级搭建，从底部的支撑脚轮到上层的载料平台、侧边的定位导向组件、驱动传动单元均按照1:1的实际设计比例完成参数化绘制，各部件间的装配约束完全匹配实际设备的运动逻辑，可直观呈现设备的整体布局与部件配合关系。模型渲染阶段针对不同功能部件赋予了差异化的材质属性，底部支撑框架采用哑光冷轧钢材质表现，表面做了细微的磨砂纹理处理还原钣金加工后的质感，传动导向轴类零件赋予光亮金属材质体现机加工后的光洁表面，载料托盘部分采用硬质工程塑料材质，通过细微的色差区分不同功能的工位区域，管线部分采用半哑光橡塑材质，还原设备现场的管线排布真实状态。结构设计上，设备集成了纸盒取放消堆叠、空托盘堆叠存储、满载托盘转运、托盘位置精定位四大核心功能模块，进料端设置可调节宽度的导向挡边，可适配不同尺寸规格的纸盒来料，堆叠工位配备弹性压持机构，避免纸盒堆叠过程中出现偏移散落，侧边设置多组位置检测组件的安装位，可配合传感元件实现堆叠高度的实时检测，底部配备可调节支撑脚轮，既可以实现设备的灵活移位，也可在工位固定后调平保证运行稳定性。设计思路围绕纸盒到计算机处理工序的自动化上料需求展开，将原本需要人工完成的纸盒整理、托盘堆叠、物料转运动作整合为一体化的自动化流程，设计阶段预留了多组扩展安装位，可根据实际产线的节拍需求加装辅助定位、扫码检测等附加组件，当前模型处于设计验证阶段，各运动部件的行程参数、驱动选型均可根据实际生产需求做进一步调整优化，整体结构紧凑，工位布局符合人工操作与自动化产线对接的双重需求，可直接作为同类纸盒输送堆垛设备的设计参考框架，用于后续的工程出图、运动仿真与样机试制工作。
