小零件输出接驳龙门式升降移载机构

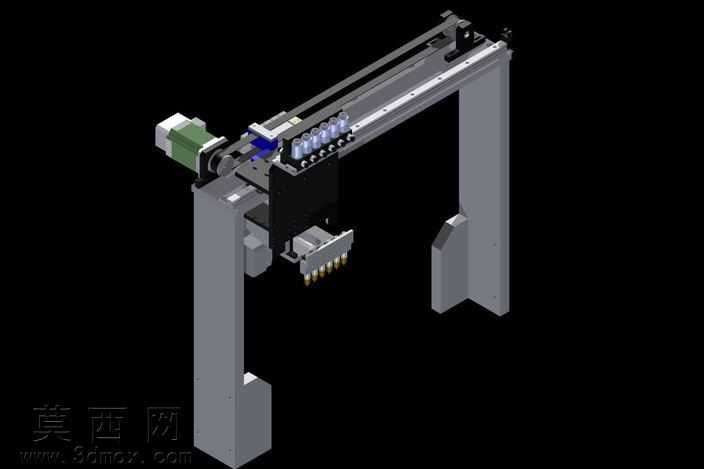

本作品为面向小零件加工产线设计的输出接驳升降移载机构，整体采用龙门式双立柱支撑架构，在三维建模过程中严格遵循机械设计装配公差规范，对每一处连接结构、运动副都做了精准的参数化建模，确保各部件装配无干涉、运动逻辑符合实际生产需求。建模阶段首先完成整体承载框架的搭建，两侧立式支撑柱采用加厚型材结构设计，保证横梁跨距下的结构刚性，避免长行程移载过程中出现结构形变影响定位精度；横梁上集成线性导轨传动组件，搭配伺服驱动模组实现水平方向的精准往复位移，驱动端的电机安装座做了加强筋结构优化，可抵消高速启停产生的倾覆力矩。移载滑台部分搭载多工位拾取执行端，等距排布的拾取单元可适配批量小零件的同步抓取转移，滑台与升降模组采用一体化连接设计，升降导向轴搭配直线轴承实现竖直方向的平稳升降动作，避免升降过程中出现卡顿、偏摆问题。渲染阶段对不同功能部件做了差异化材质赋予，支撑框架采用磨砂工业灰金属材质还原铸铁机架的质感，导轨、传动部件赋予亮面金属材质体现机加工件的精密质感，驱动电机采用绿黑配色的工业塑壳与金属端盖组合材质，拾取端的接触部件采用哑光防滑材质区分，整体渲染光影采用工业产品常用的侧方硬光打光，清晰呈现各部件的装配层次与结构轮廓。设计思路围绕小零件加工完成后的输出接驳场景展开，替代传统人工取件转运的作业模式，兼顾移载效率与定位精度，双立柱龙门结构可适配不同宽度的产线对接需求，多工位拾取端可根据零件规格做快速更换调整，整体结构模块化程度高，便于后期维护与部件更换，建模过程中对所有运动部件的行程做了限位结构设计，避免超程运行造成设备损坏，各紧固件的安装位置都预留了足够的操作空间，方便实际装配与后期检修作业。
