奥迪改装用侧置接口圆柱壳体结构

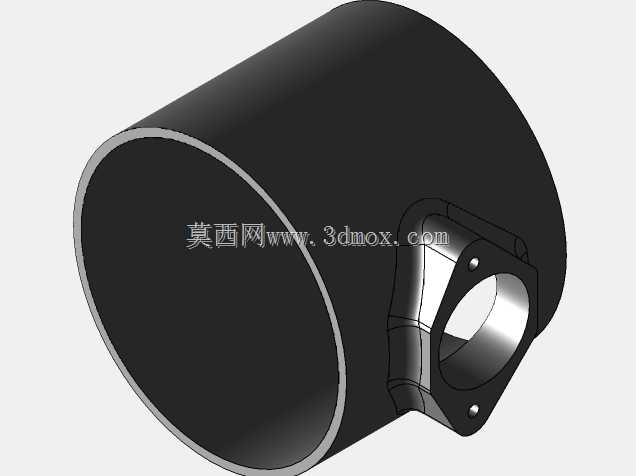

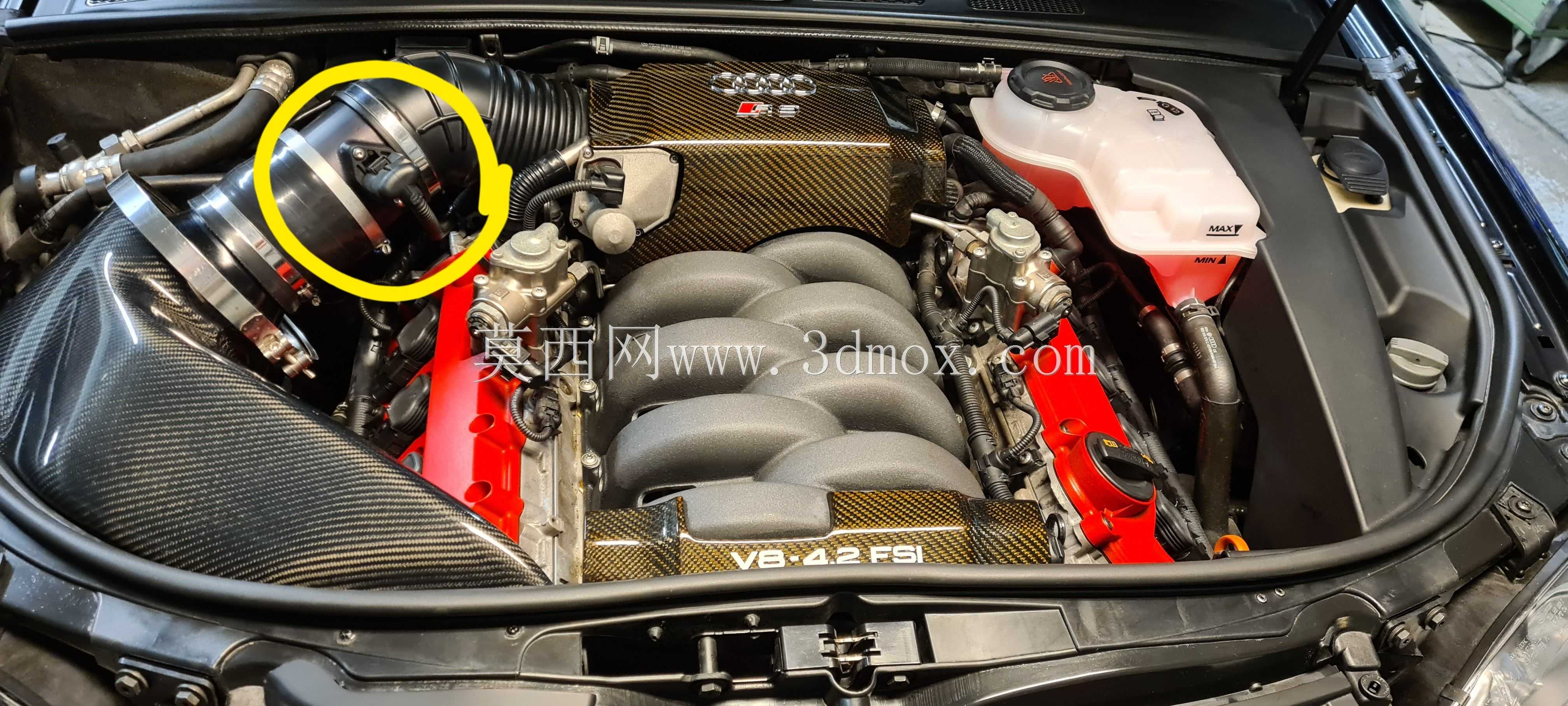

这款壳体结构主要面向民用车辆性能升级改装场景，适配特定车型的进气系统升级需求，核心作用是替换原厂外观冗余、安装适配性差的配套壳体部件，为进气流量检测、进气通路转接提供稳定的安装承载与密封防护结构。在实际装车使用中，该壳体作为进气通路的核心承载构件，一端对接大口径进气冬菇头或进气导流管，侧置的法兰接口则对接车辆原厂的进气流量传感单元，既能够保证进气通路的顺畅性，减少不必要的进气紊流产生，也能为传感单元提供精准的安装定位，避免因安装位置偏差导致的进气数据检测失准，保障发动机ECU能够获取准确的进气参数，维持空燃比的稳定输出。从功能特性来看，该壳体采用一体化圆柱主体设计，主体内壁做光滑过渡处理，没有突兀的凸起或直角结构，能够最大程度降低进气过程中的风阻损耗，减少进气乱流对流量检测精度的干扰；侧置的安装法兰采用双螺栓定位孔设计，安装时能够通过两颗固定螺栓实现接口的紧密压合，配合法兰面的密封槽结构，可搭配对应规格的密封胶圈实现接口处的完全密封，避免未经过滤的空气从接缝处漏入进气通路，造成发动机异常磨损。在设计思路上，这款壳体充分考虑了改装场景下的安装空间限制，整体采用紧凑的圆柱构型，主体外径控制在适配常规改装进气舱的尺寸范围内，轴向长度做了针对性缩减，避免装车后与机舱内的电瓶、冷却管路、线束支架等周边部件产生干涉；侧置接口的伸出长度经过反复校核，既保证法兰面能够与传感单元完全贴合，也不会因为伸出过长挤占周边部件的安装空间，接口的中心高度与原厂安装位完全匹配，改装时无需额外改动周边的固定支架或线束走向，可实现原位替换安装。从安装边界来看，壳体主体的圆柱端面做了加厚翻边处理，能够适配不同口径的硅胶进气软管，通过喉箍锁紧即可实现端面的可靠密封，翻边的圆角处理能够避免安装时割伤硅胶管，提升连接结构的长期使用寿命；侧置法兰的两个安装孔孔距严格匹配对应传感单元的固定孔位，安装时无需扩孔或额外打孔，两个螺栓孔采用沉头设计，螺栓锁紧后头部不会突出法兰平面，避免与周边部件产生刮蹭；壳体整体壁厚经过强度校核，既能够承受进气过程中的负压载荷，不会因为长期负压出现壳体变形，也控制了整体的重量，不会给机舱增加额外的负重。
