参数化涵道式螺旋桨三维设计作品

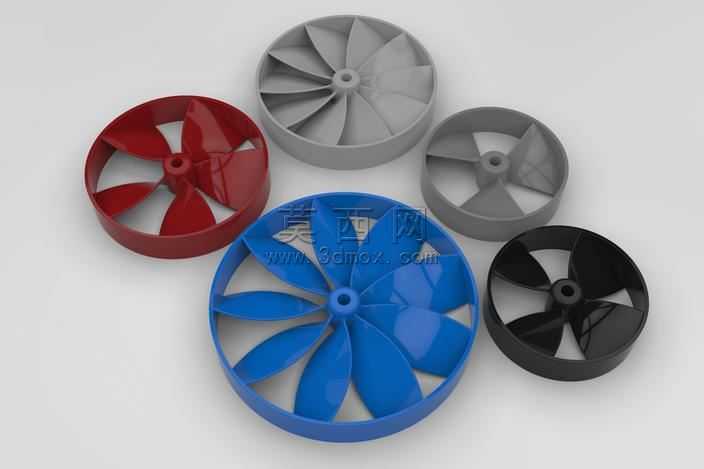

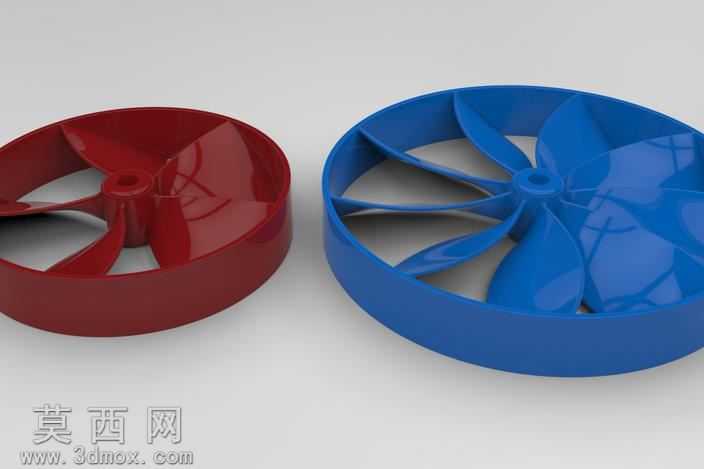

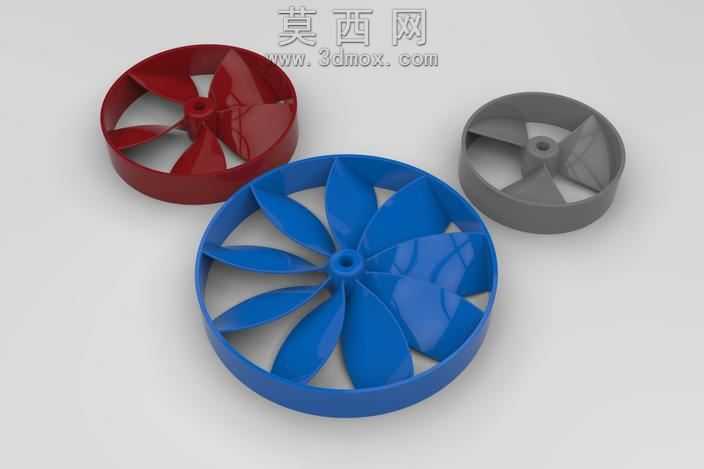

本作品为参数化设计的涵道式螺旋桨，采用三维参数化建模方式完成全流程构建，建模过程中以核心结构参数为驱动，可通过调整参数快速生成不同规格的桨叶方案，适配不同推力需求的应用场景。建模阶段首先梳理螺旋桨的核心设计参数，涵盖外部直径、外部间距、内部间距、叶片数量、叶片外倾角、内部间距等关键尺寸，以基准轴与基准平面为定位基础，先绘制单片桨叶的截面轮廓草图，通过曲面放样、曲面修剪等操作构建单片桨叶的流畅曲面，保证桨叶从叶根到叶梢的厚度渐变与弧度过渡符合流体力学设计要求，再通过圆周阵列操作完成整圈桨叶的结构排布，后续构建外围涵道环结构，将桨叶叶梢与涵道内壁做衔接处理，保证整体结构的一体化。材质设置阶段针对不同展示需求赋予差异化材质，红色款采用高光泽红色工程塑料材质，添加轻微的反射效果模拟注塑件的表面质感；蓝色款采用亮蓝色哑光塑料材质，调整粗糙度参数还原日常民用涵道桨的常见材质表现；灰色款采用深灰色工业塑料材质，降低反射率突出结构轮廓。渲染阶段采用柔和的影棚布光方式，主光源从斜上方45度照射，搭配两盏辅助光源消除结构暗部的死黑区域，开启环境光遮蔽效果突出桨叶之间的层次缝隙，让涵道与桨叶的衔接结构、叶片的曲面弧度都能清晰呈现。结构设计上，该螺旋桨为对称式推力结构，可实现正反两个方向的同等推力输出，适配涵道推进器的使用需求，本次展示的方案包含外部直径150毫米规格、5叶片配置、30度外倾角、80ish内部间距的完整结构，所有参数均可在建模环境中快速调整，无需重新绘制草图即可生成新的规格方案，大幅提升同类型产品的设计迭代效率，桨叶根部与中心安装座做加厚过渡处理，避免应力集中问题，涵道环的厚度均匀一致，既可以对桨叶起到防护作用，也能优化气流走向提升推进效率。
