管带式换热散热装置三维结构设计

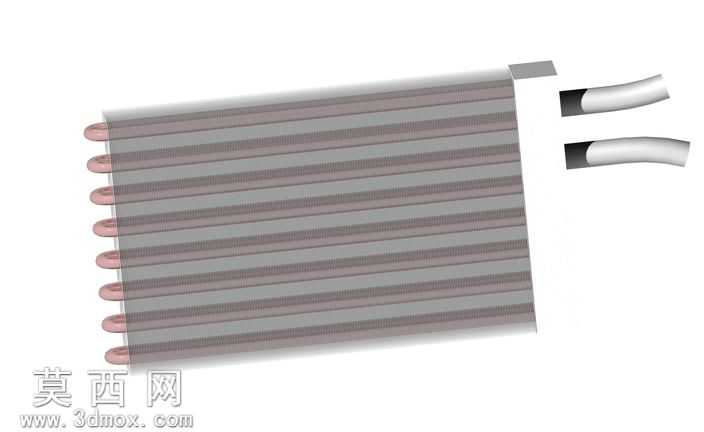

本作品为管带式换热散热器的三维建模设计，建模过程中首先梳理散热核心的功能逻辑，明确其作为换热制冷空调设备核心组件的热交换需求，先搭建整体装配基准坐标系，确定散热芯体、连接管路的相对位置与装配公差。建模阶段先完成多根平行排布的散热管路绘制，每根管路端部做圆弧收口处理，还原实际生产中管路的密封连接结构，管路采用等间距阵列排布，保证相邻管路间的通风间隙均匀一致，为后续散热鳍片的装配预留精准空间。散热芯体的层叠结构采用分层建模方式，每层散热带与管路紧密贴合，建模时严格控制接触面的贴合公差，避免出现结构干涉，还原实际产品中增大换热接触面积的设计思路。配套的连接管路做弯弧处理，还原实际安装场景中的管路走向，管路端部做接口结构设计，匹配外接循环管路的装配需求。材质渲染阶段，散热管路赋予紫铜材质属性，还原铜管优良的导热特性，表面做轻微哑光金属质感处理，避免过度反光影响结构展示；散热鳍片与层叠结构赋予铝合金材质，呈现银灰色金属质感，表面做细微的拉丝纹理处理，还原铝制散热件的真实加工质感；连接管路同样采用金属材质渲染，接口处做细微的色差处理，区分管路主体与连接端口的结构差异。结构设计上充分考虑空气流通路径，层叠的散热带之间预留均匀的通风间隙，平行排布的管路与散热带形成纵横交错的换热通道，保证换热介质在管路内流动时，热量可以通过管壁快速传导至散热带，再通过流经间隙的空气带走热量，实现高效换热的功能。建模过程中对所有零部件做参数化约束，管路间距、散热带厚度、层叠数量均可通过参数调整快速修改，方便后续根据不同换热功率需求做结构优化，整体装配完成后做全局干涉检查，确保所有零部件装配关系合理，无错位、穿模问题，渲染阶段采用柔和的侧光打光，清晰展示层叠结构的层次关系与管路的排布逻辑，完整呈现该散热器的结构特点与设计细节。
