中型乘用车辆空调系统结构设计

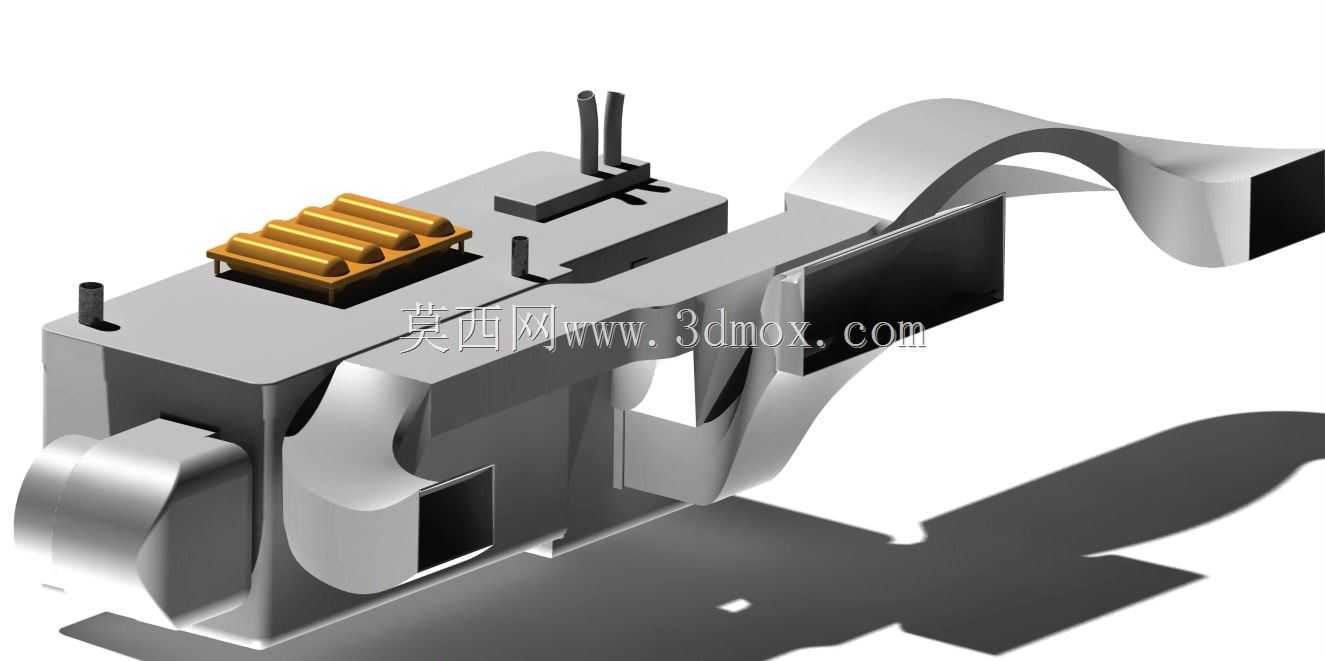

　　车载空调系统是中型乘用车辆座舱环境控制的核心组成，直接决定驾乘过程的热舒适性与行车安全，在日常通勤、长途客运、极端气候出行等场景下，都需要稳定完成座舱内温度调节、空气循环、湿度控制的核心功能，避免车窗起雾影响驾驶视线，同时将座舱温度维持在人体舒适区间，降低长途驾驶的疲劳感。这套结构的设计首先要匹配中型车的机舱布局边界，整体安装位预留在前围板与乘员舱之间的夹层区域，横向安装跨度控制在520mm范围内，纵向深度不超过380mm，垂直方向高度预留220mm的装配空间，完全避开转向柱、制动管路、线束总成的走线路径，不会和周边现有部件产生运动干涉，装配时可以通过侧面四个M8的安装支脚直接固定在前围板的预装螺柱上，不需要额外设计转接支架，

　　适配多数前置前驱中型车的机舱布局。从功能实现逻辑来看，这套系统集成了进风过滤、冷热交换、风道分配、风向调节的核心模块，进风端预留了外循环与内循环的风门安装位，外循环进风口对接前挡风玻璃下沿的集雨板区域，可引入车外新鲜空气，内循环进风口则对接乘员舱脚部上方的回风区域，快速实现舱内温度循环；冷热交换区域的安装位分别适配蒸发器与暖风水箱的装配尺寸，蒸发器侧预留了膨胀阀的安装接口与冷凝水排水通道，排水通道坡度设计为5度，可完全将制冷过程产生的冷凝水导出车外，不会出现积液渗漏到乘员舱的问题；暖风水箱侧对接发动机冷却循环回路，利用发动机余热实现制热功能，不需要额外增加制热能耗。风道输出端采用多通路一体化设计，分别对应吹面、吹脚、

　　除霜三个核心出风方向，每个风道的截面经过流道优化，避免出现直角转折导致的风阻增大、出风不均问题，除霜风道的出口直接对准前挡风玻璃的下沿全域，出风覆盖范围可以满足国标中除霜性能的要求，在低温环境下快速融化玻璃表面的霜层，保障驾驶视野清晰。设计过程中充分考虑了部件的装配与维护便利性，壳体采用上下分模的结构设计，通过周边的卡扣与螺栓实现紧固，后期更换滤芯、清理蒸发器表面积尘时，只需要拆卸下半部分壳体即可完成操作，不需要将整个总成从车身上拆解；侧面预留的鼓风机安装位采用同轴定位结构，装配时不需要反复调整同轴度，直接卡入定位槽后紧固三颗螺栓即可完成装配，能有效降低总装线上的装配工时。结构上的加强筋布局完全按照车载振动工况设计，

　　在壳体的安装支脚、风道转折处、部件安装位都设置了网格状加强筋，可承受车辆行驶过程中产生的多方向振动载荷，不会出现壳体开裂、风道错位的问题；重量控制上通过薄壁化设计与局部加强的结合，整体总成重量控制在7.8kg以内，相比同类型传统结构减重12%左右，符合车辆轻量化的设计趋势。流道设计阶段经过多轮风阻校核，各个出风口的风量分配误差控制在8%以内，不会出现主驾出风量大、副驾出风量小的偏流问题，同时在风道内壁设置了微结构消声筋，可降低气流高速通过时产生的风噪，将空调开启后的风道噪声控制在42分贝以内，避免影响舱内的交谈清晰度与驾乘静谧性。这套结构的部件边界预留了通用化的接口尺寸，可适配不同排量中型车的空调性能需求，只需要更换对应规格的蒸发器与暖风水箱芯体，即可匹配不同制冷量、制热量的配置要求，不需要重新开模设计壳体结构，能有效降低车型开发的模具成本，缩短部件的开发周期。
