沃尔沃16v发动机适配可调凸轮轴带轮结构

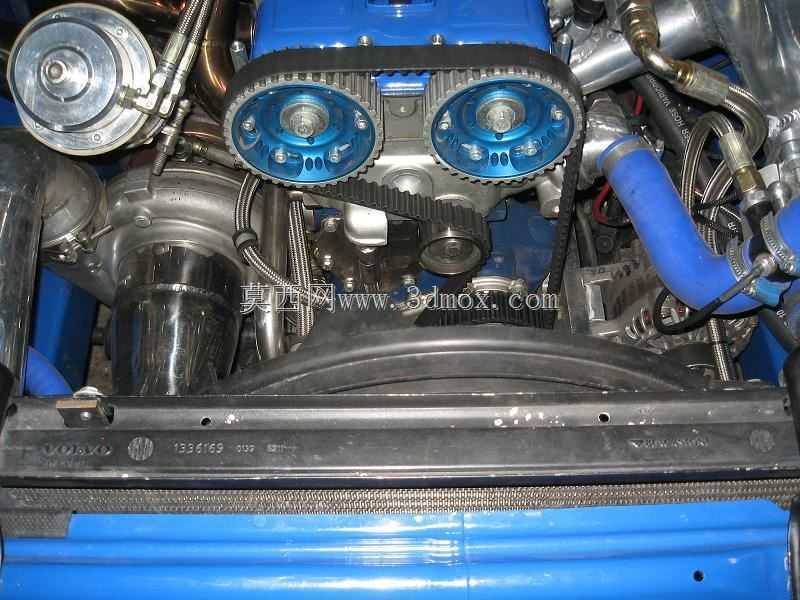

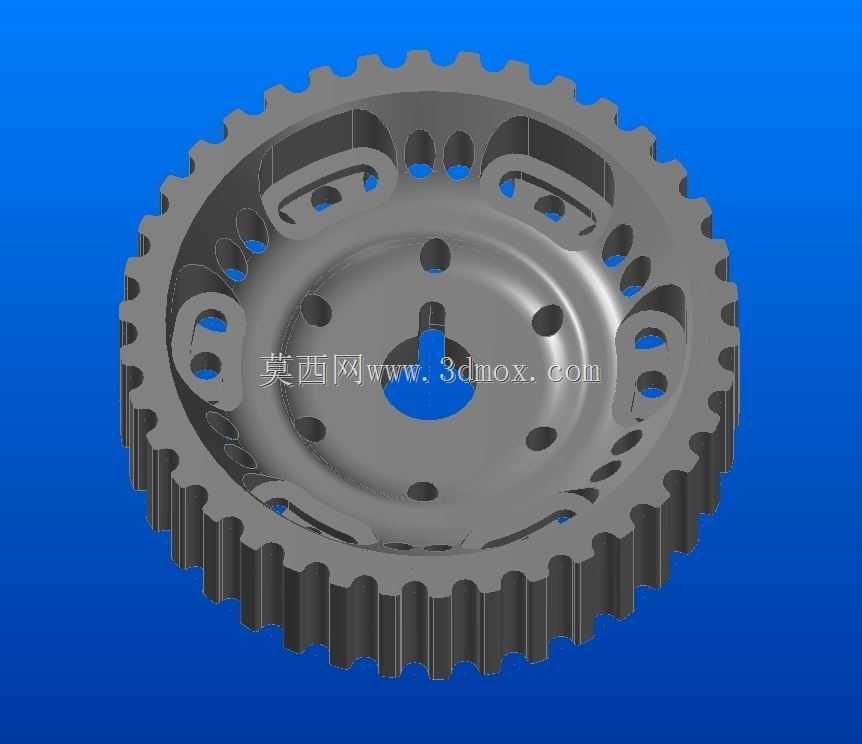

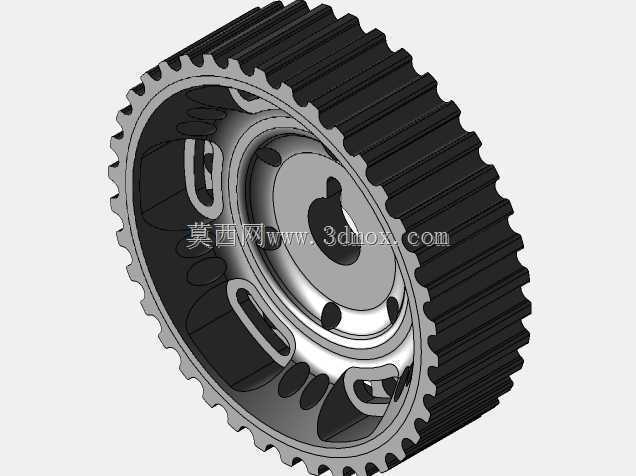

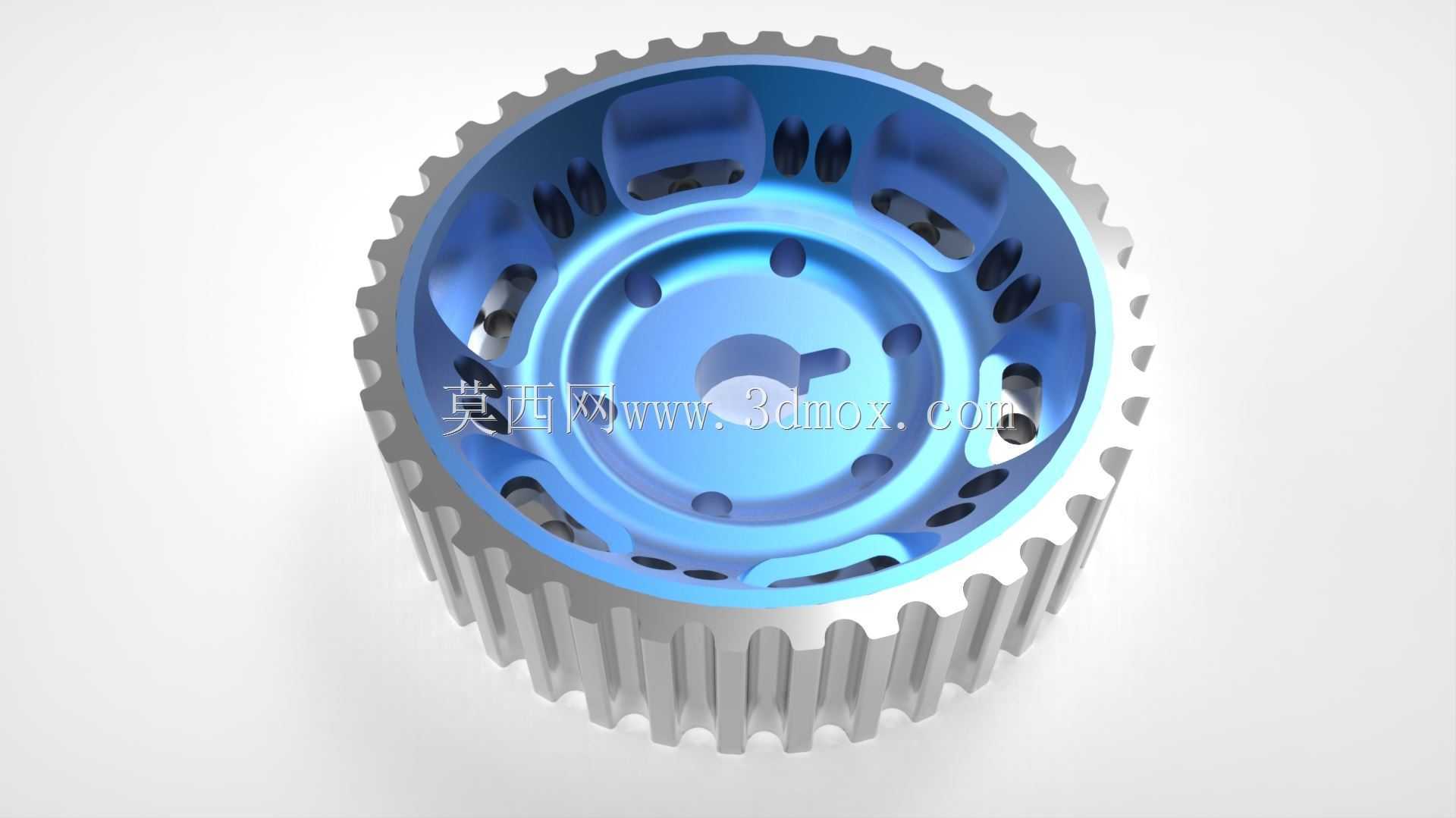

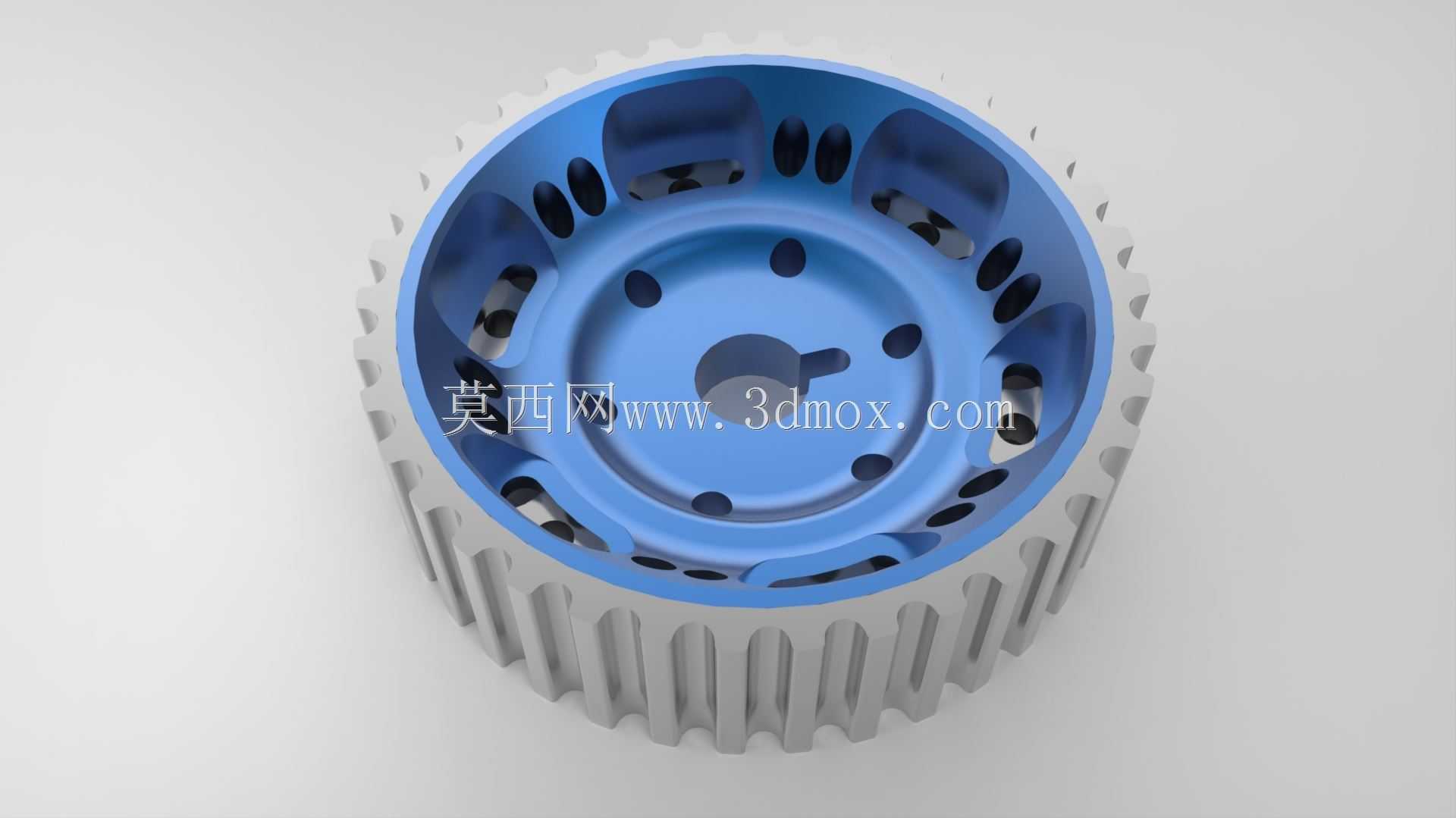

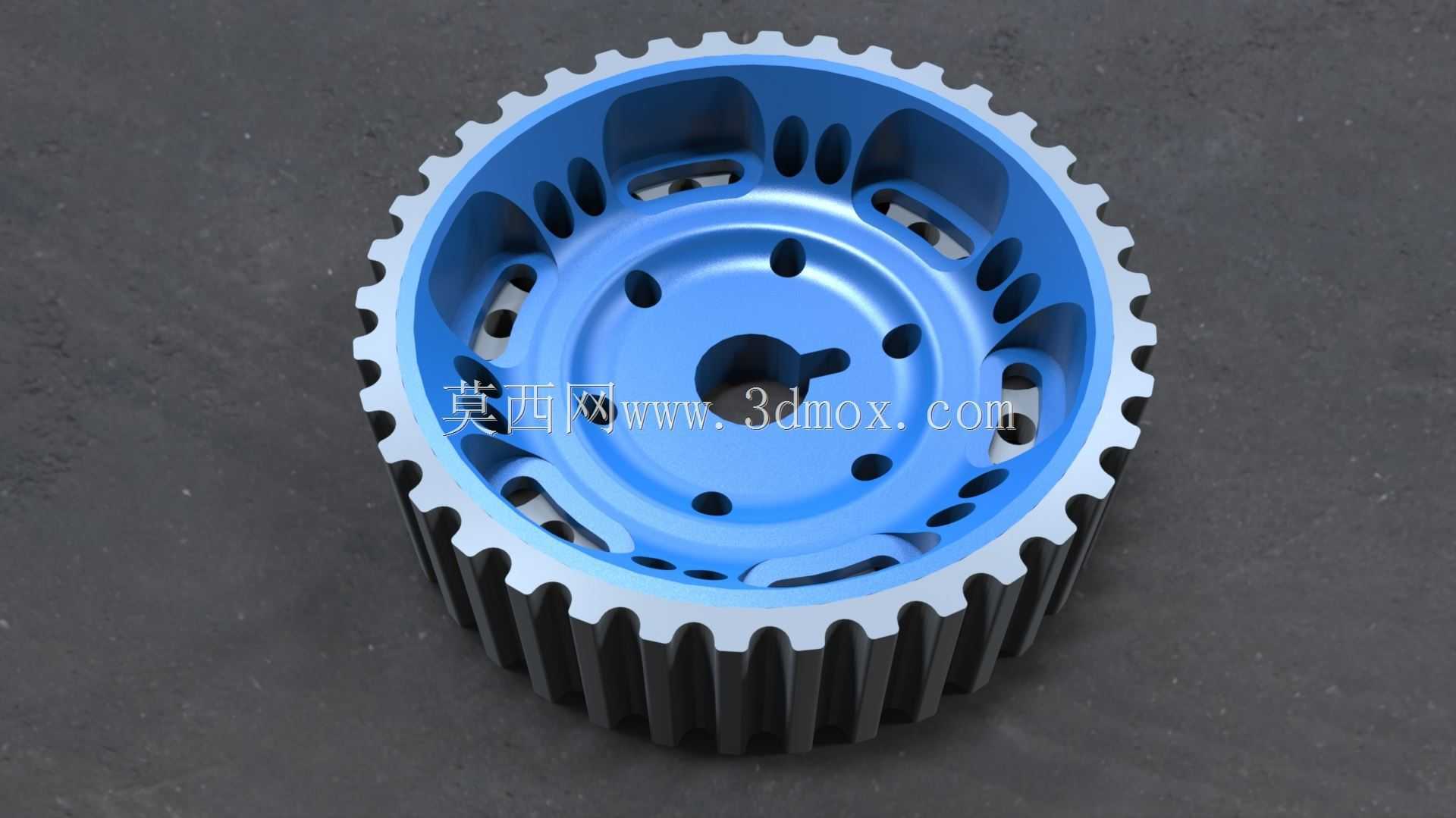

这款可调凸轮轴带轮主要适配沃尔沃16v系列四缸发动机，同时可兼容b230机型的动力改装与正时调校场景，在民用车辆动力升级、赛事车辆正时精准匹配、老旧发动机配件替换等场景中均有实际应用价值。作为发动机正时传动系统的核心部件，它的核心作用是衔接正时皮带与凸轮轴，通过自身的可调结构实现凸轮轴配气相位的微调，修正原厂装配公差或是改装凸轮轴后带来的正时偏差，保障进排气门开闭时机与活塞运动行程的精准匹配，避免配气错位引发的动力损失、气门撞击活塞等故障。从结构设计来看，带轮外圈采用标准同步带齿形设计，齿距、齿高参数完全匹配对应机型的原厂正时皮带规格，啮合过程中可保证传动无滑差、传动比精准，外圈齿部做了等距均布处理，传动过程中载荷分布均匀，可降低正时皮带的局部磨损，延长皮带使用寿命。带轮内圈与凸轮轴轴端配合的位置设计有标准键槽，可与凸轮轴端的平键实现周向定位，避免大扭矩传动下带轮与轴发生相对转动；内圈与外圈之间设置了可调连接结构，松开紧固螺栓后可相对转动调整相位，调整到位后锁紧紧固件即可实现固定，调整刻度可直观读取相位调整角度，方便调校人员快速完成配气相位的校准。设计过程中针对安装边界做了充分适配，带轮的轴向厚度、内孔直径完全匹配原厂凸轮轴轴端的安装尺寸，安装时无需对缸盖、正时罩壳做额外切削加工，可直接替换原厂同位置部件；轮体上开设的多个镂空孔位，在保证结构强度满足传动扭矩要求的前提下，有效降低了轮体自身转动惯量，减少发动机运转过程中正时系统的惯量损耗，同时镂空结构可提升轮体散热效率，避免长时间高转速运转下轮体过热引发的材质老化、形变问题。轮体上预设的5个螺纹孔被加工至M6规格，可适配改装场景下的正时信号盘、转速触发轮等附加配件的安装，无需额外打孔攻丝，降低改装加工难度。轮体的径向尺寸严格控制在原厂正时罩壳的容纳边界内，安装后不会与罩壳、周边管路线束发生运动干涉，适配性更强。
