推拉滑移门导轨滚轮配套组件结构设计

这套滑动门配套组件主要应用于室内家装推拉门、柜体移门、商用展示柜滑移门、轻型隔断推拉门等场景，是实现门扇平稳横向滑移的核心承载传动部件，承担门扇重量承载、滑动导向、运行限位的核心作用，能够替代传统合页平开门的开合方式，大幅节省门体开合所需占用的空间，适配不同厚度的木质、铝合金、玻璃材质门扇，在住宅空间、办公隔断、商业展陈、家具柜体等领域都有广泛的使用需求。

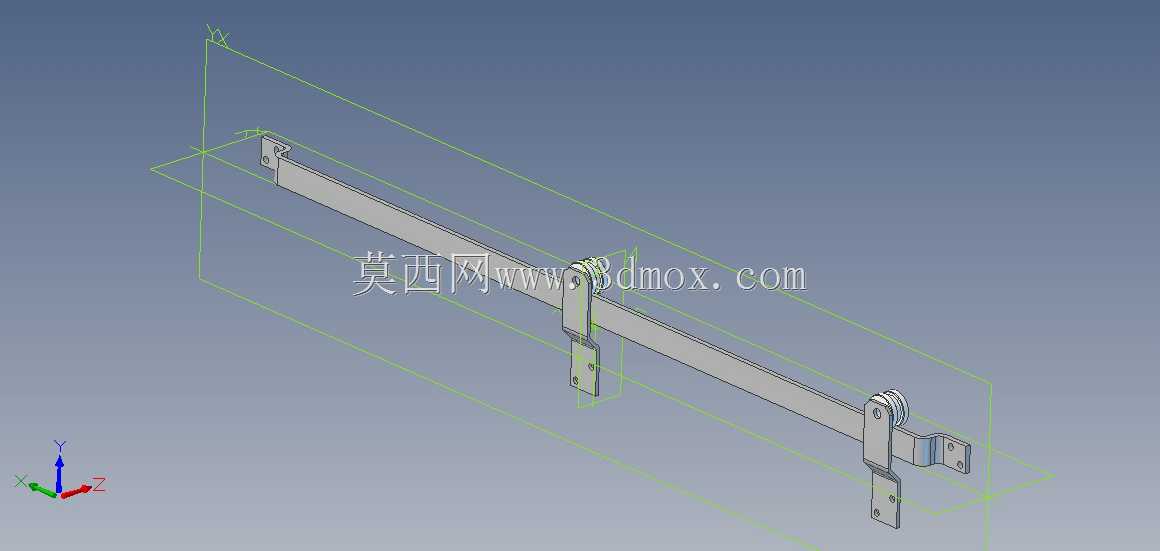

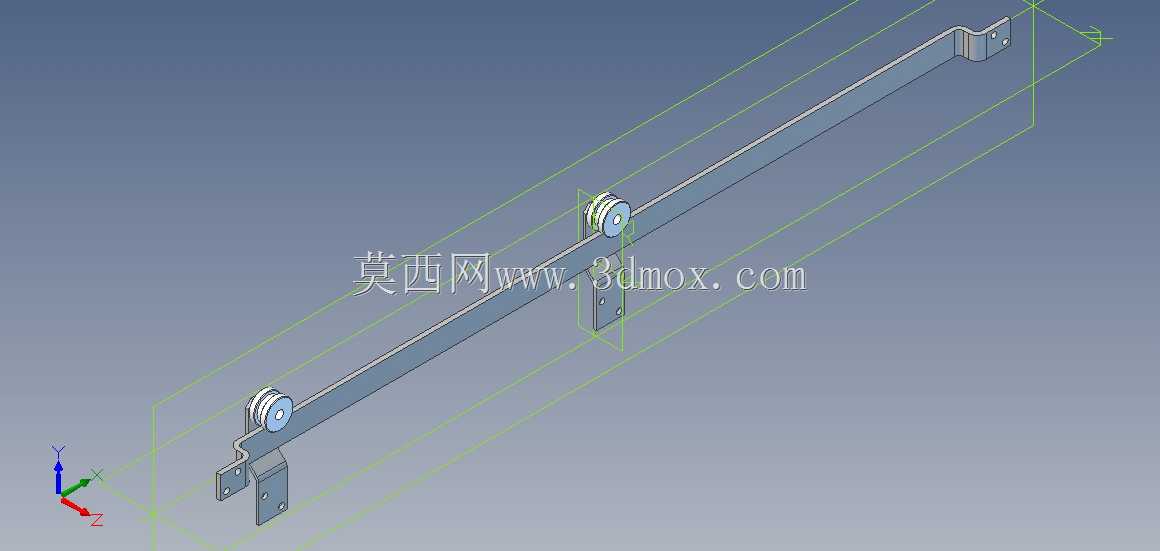

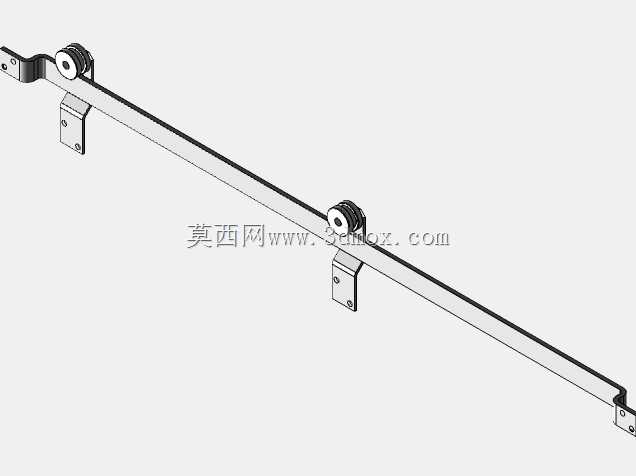

整套组件由长条形承载导轨、多组配套滚轮挂座、端部安装固定片三个核心部分构成，设计过程中优先考虑运行顺滑度与长期使用的结构稳定性，导轨采用冷拉成型的等截面长条结构，截面做了适配滚轮轮缘的导向槽设计，能够约束滚轮的行进路径，避免门扇滑动过程中出现脱轨、偏移、卡顿的问题；滚轮挂座采用折弯钣金件作为基体，上部装配带轴承的静音滚轮，下部预留门扇安装固定孔位，可通过紧固件直接与门扇顶部完成连接，挂座上还预留了高度调节余量，安装时可以微调门扇的水平度，抵消安装面的施工误差，保证门扇与边框的缝隙均匀一致。

设计时充分考虑了安装边界的适配性，导轨整体为细长型结构，长度可根据实际门洞宽度灵活裁切适配，导轨截面宽度控制在较小尺寸，安装后可完全隐藏在门套或柜体顶部的空腔内，不会外露影响整体外观效果；滚轮采用耐磨材质搭配深沟球轴承，滚动摩擦阻力小，长期使用不易出现磨损异响，单组挂座的承载能力经过结构校核，多组挂座配合使用可承载常规尺寸门扇的全部重量，滑动时无明显晃动。整套结构没有复杂的异形零件，大部分构件为标准钣金折弯件与标准轴承滚轮，加工工艺成熟，安装流程简便，不需要特殊的专用工具即可完成现场装配，同时导向槽的结构设计可以阻挡大部分灰尘落入滚轮运行接触面，降低日常维护的频次，长期使用也能保持稳定的滑动手感，避免出现推拉卡顿、门扇下坠、脱轨脱出等常见问题。
