多安装位折弯钣金固定支架结构设计

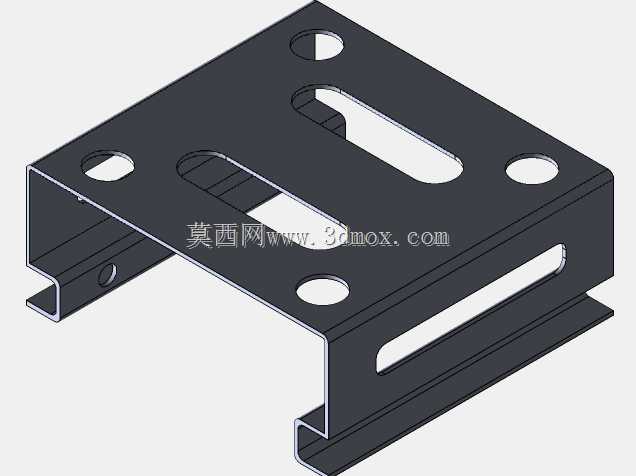

这款折弯钣金固定支架是工业装配领域中应用十分广泛的基础连接构件，主要用于各类工业设备内部的元器件承托、模组固定以及不同结构件之间的位置衔接，常见于电气柜内部元件安装、自动化生产线的辅助部件定位、小型机电设备的机架连接等场景，能够在紧凑的安装空间内为被固定件提供稳定的支撑基础，同时兼顾安装位置的灵活调整需求。从实际使用功能来看，该支架通过一体折弯成型的结构形成三面围合的承托空间，既可以承托平面安装的各类小型模组，也能通过侧边的安装孔实现侧向的部件固定，适配不同安装方向的部件装配需求。支架板面设计了多组不同规格的安装孔位，其中圆形通孔用于螺栓的精准定位固定，长条形腰型孔则为安装过程提供了位置调整余量，能够抵消装配过程中的累计公差，也方便后期对被固定部件的位置进行微调，无需重新打孔即可适配一定范围内的安装尺寸偏差，大幅降低现场装配的调整难度。在设计思路上，这款支架采用等厚薄钢板一体折弯成型的工艺方案，无需额外焊接拼接工序，既保证了构件整体的结构强度，也能有效控制加工成本，折弯处的圆角过渡处理避免了应力集中问题，同时翻边结构进一步提升了支架整体的抗形变能力，在承受额定负载时不易出现弯折变形。支架的整体外形为规则的矩形折弯结构，底部的外翻折边形成了稳定的支撑基面，可直接贴合在设备机架的安装平面上，通过基面的孔位完成支架自身的固定；侧边的折边高度经过合理设计，既保证了足够的承托深度，避免被固定部件出现滑脱，也不会占用过多的垂直安装空间，适配紧凑化的设备内部布局。安装边界方面，支架板面的孔位间距按照通用工业安装标准设计，能够适配市面上多数常规规格的电气元件、小型传感模组、气动组件的安装尺寸，腰型孔的长度覆盖了常用的调整行程范围，无需额外加工即可满足多数场景的安装需求，整体结构兼顾了结构刚性、安装灵活性与加工经济性，是工业装配场景中实用性极强的基础连接构件。
