等径圆管九十度弯头钣金结构设计

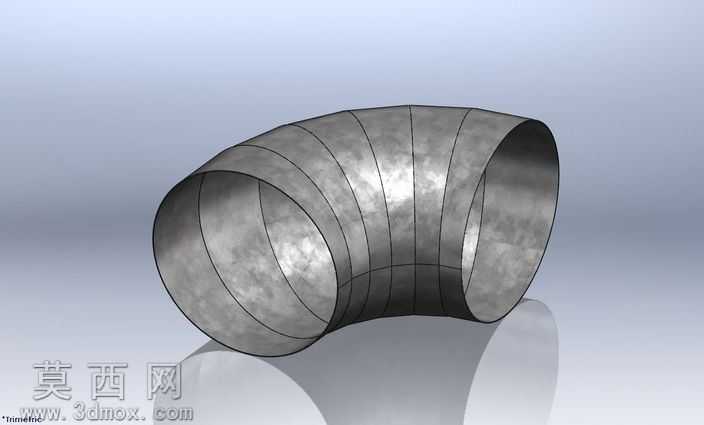

本作品为等径圆管90°弯头钣金构件，采用SolidWorks 2010完成全参数化三维建模，建模过程严格遵循钣金加工工艺逻辑，先以基准面绘制两端等径圆形截面轮廓，通过放样折弯特征生成连续的弧形过渡主体，为匹配实际钣金下料的分块拼接需求，沿弯头周向均匀划分多段拼接瓣片，每段瓣片的曲面曲率经过精准计算，确保拼接后整体弧度顺滑无错位，两端管口的同轴度与端面平面度均符合管路连接的公差要求。材质设定选用冷轧镀锌钢板的物理属性，渲染阶段采用金属哑光质感，还原真实钣金构件的表面纹理，通过环境光遮蔽效果凸显分瓣拼接的焊缝位置线条，让模型既具备工程设计的严谨性，又有清晰的视觉辨识度。结构设计上充分考虑钣金加工的可行性，每一块瓣片都预留了合理的折弯余量，避免出现加工干涉或材料过度拉伸的问题，弯头的弯曲半径与管径比例符合通风管路、除尘管路的常规设计规范，既保证气流输送时的阻力处于合理区间，也兼顾了钣金折弯、拼接、焊接工序的操作便利性。设计思路围绕可加工性展开，摒弃了纯曲面造型的华而不实，所有特征都对应实际钣金加工的工序步骤，模型可直接导出展开图用于数控下料，也可用于管路系统的装配干涉校验，为通风工程、物料输送管路的设计环节提供精准的三维参考，帮助设计人员快速完成管路布局的方案验证，减少现场加工的试错成本。
