皮带轮配套用方形隔套结构设计

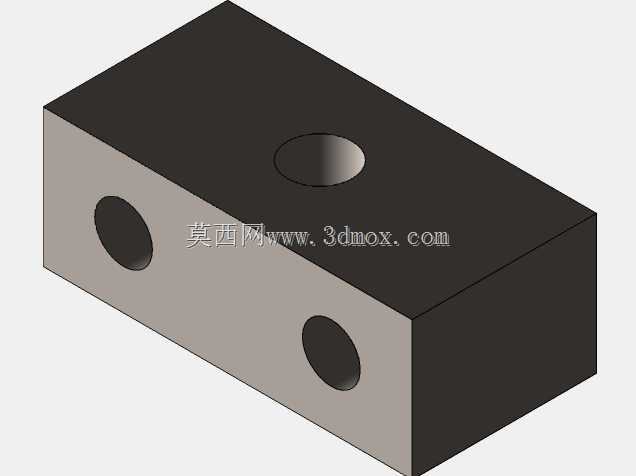

该隔套是皮带轮传动系统中的核心配套定位零件，主要应用在各类带传动设备的轮系装配场景中，覆盖工业输送设备、中小型机床传动组、农用机械动力传输单元、轻工生产流水线驱动端等多个需要皮带轮传动的作业场景，在整套传动结构中承担轴向定位、间隙补偿、载荷分散的关键作用。在带传动系统实际运行过程中，皮带轮与安装座、相邻传动件之间往往会因为加工公差、装配累积误差出现轴向窜动的间隙，若缺少对应的隔套结构，皮带轮在高速运转时会出现位置偏移，轻则导致皮带跑偏、磨损加剧、传动效率下降，重则会出现皮带脱槽、轮系卡滞甚至传动构件崩飞的安全隐患，这款隔套就是针对这类装配痛点设计的配套定位构件。从功能特性来看，该隔套采用整体方块式结构设计，相比传统的环形隔套，方形的外侧壁能够与安装基座的定位槽形成面接触配合，不会出现隔套随轴跟转的问题，定位稳定性更强；本体上开设的三个通孔分别对应不同的装配需求，顶面的通孔用于穿接锁紧固定件，将隔套牢牢压合在安装基准面上，两个侧面对应开设的同轴通孔用于穿过传动支撑轴，孔位的同轴度经过精准设计，能够保证轴系穿装后无卡滞、无偏心，避免轴系运转时出现额外的偏磨载荷。在设计思路上，这款隔套优先考虑了装配的便捷性与长期使用的可靠性，整体采用规整的长方体构型，六个面均为平面加工，加工时仅需要通过普通铣削、钻削工序即可完成全部加工，不需要复杂的成型工艺，加工成本低、量产效率高；孔位设计时预留了合理的装配公差，既能够保证轴与紧固件顺利穿装，又不会因为间隙过大导致定位精度不足，同时方块结构的四个边角做了微小的倒角处理，避免装配时锐边划伤操作人员或者损坏相邻零件的配合面。从安装边界与尺寸适配来看，该隔套的整体长宽高尺寸适配中小规格的皮带轮安装场景，侧面轴孔的孔径匹配常规直径的传动支撑轴，顶面的固定孔适配常用规格的内六角锁紧螺栓，安装时不需要对原有安装基座做额外的改型加工，只需要将隔套嵌入基座对应的方形定位槽内，穿入支撑轴后通过顶面的紧固件锁紧即可完成装配，能够有效补偿皮带轮与安装座之间的轴向间隙，将皮带轮的轴向窜动量控制在允许的公差范围内，同时分散轴系传递到安装座的局部压力，避免安装座局部应力集中出现开裂变形，延长整套传动系统的维护周期与使用寿命。
