单槽V型传动皮带轮结构设计

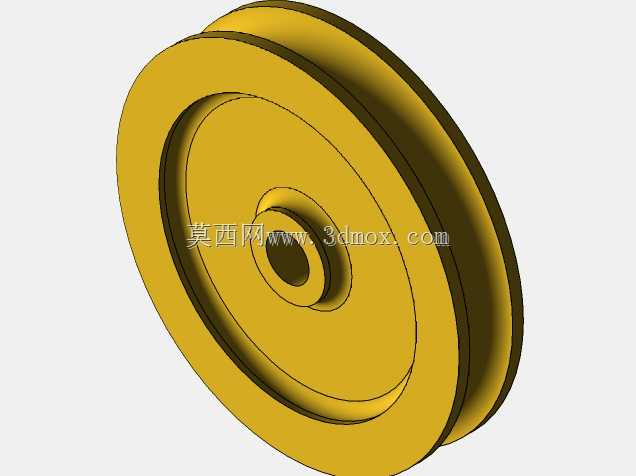

这款皮带轮是机械传动系统中用于摩擦式带传动的核心执行部件，主要应用在中小功率的动力传递场景中，常见于轻工生产设备、小型农用机具、教学实训台架、通用输送装置以及民用机电设备的动力传输环节，承担着将主动轴的旋转动力通过皮带摩擦传递至从动轴，同时可根据带轮直径配比实现固定速比的转速调整，也能在传动系统过载时通过皮带打滑保护后端核心动力部件不受冲击损坏。从功能特性来看，该款为单槽V型带轮，轮缘处设计有与标准V型皮带截面匹配的梯形凹槽，工作时皮带嵌入槽内，依靠槽面与皮带侧面的接触摩擦力传递扭矩，相比平带传动能提供更大的接触正压力，传动效率更高、打滑率更低，可适配常规窄V带或普通V带的安装使用需求。轮体中心设计有阶梯式安装轴孔，大直径侧的沉台结构可用于容纳轴端固定件或定位挡圈，保证带轮安装在传动轴上的轴向定位精度，避免高速运转时出现轴向窜动，影响传动平稳性。在设计思路上，整体采用辐板式轮体结构，在保证轮体整体结构强度、满足运转时抗离心力、抗径向载荷要求的前提下，尽可能去除轮辐区域的多余材料，既降低了带轮自身的转动惯量，减少动力启动阶段的无用功耗，也能控制零件整体重量，降低传动轴的悬臂载荷，延长支撑轴承的使用寿命。轮缘两侧设计有高出带槽的挡边结构，可避免皮带在运转过程中出现跑偏、脱槽的故障，提升传动系统的运行可靠性。从安装边界来看，该带轮的轴向总厚度适配单根皮带的安装宽度，安装时需保证带轮的端面跳动与径向跳动控制在公差允许范围内，且主动轮与从动轮的轮槽需处于同一平面，避免皮带出现偏磨，缩短皮带使用寿命；中心轴孔的尺寸可根据配套传动轴的直径做适配调整，轴孔处可根据传动扭矩大小选择键连接或顶丝固定的方式，保证带轮与轴之间无相对转动，确保动力传递的稳定性。轮体的各过渡位置均设计有工艺圆角，既避免加工过程中出现应力集中导致的零件开裂，也能减少运转过程中的应力疲劳损伤，提升零件的长期使用寿命。
