耐张拉索固定支撑连接支座结构

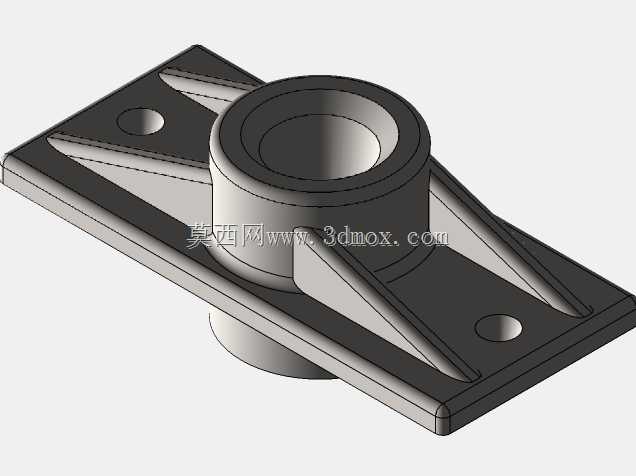

该耐张拉索支座主要应用于各类拉索结构的张力承载与固定场景，常见于户外张拉膜结构工程、缆索承重设施、管线张紧固定系统、轻型钢结构拉接节点等领域，作为拉索端部与基础结构之间的核心传力构件，承担拉索传递的轴向拉力、交变载荷以及少量侧向偏移力，保障整套拉索系统的受力稳定性与结构可靠性。在实际使用中，该支座需要将拉索的张拉力均匀传导至安装基面，避免局部应力集中造成基面破损或者构件失效，同时要适配长期户外使用的耐候性需求，抵御温变、振动带来的连接松动风险。从功能特性来看，该支座采用一体化承力设计，中部设置带同轴台阶的通孔套筒结构，既可以作为拉索端部的穿装定位通道，台阶结构也能够匹配拉索锚具的安装定位，限制锚具的轴向窜动，保证张拉力的对中传递，避免偏载带来的额外力矩损耗。底座部分采用矩形平板结构，板面设置两个对称的沉头安装孔，可通过螺栓将支座整体固定在混凝土基础、钢结构梁面等安装基面上，沉头设计能够让螺栓头部完全没入板面，不会突出干涉后续锚具或者拉索的安装操作。为了提升整体结构的承载能力，在中部套筒与底座平板之间设置了多道三角形加强筋，沿套筒周向对称分布，筋板同时连接套筒外壁与底座板面，大幅提升套筒根部的抗弯折、抗剪切能力，即便承受较大的侧向力或者偏载，也不会出现套筒与底座连接处断裂的问题，同时筋板的设置在不额外增加过多整体重量的前提下，有效提升了构件的整体刚度，减少受力后的形变余量。在设计思路上，该结构优先保障传力路径的顺畅性，拉索的拉力通过套筒直接传导至加强筋与底座，再通过安装螺栓均匀分散到安装基面，避免出现应力集中的薄弱区域；所有转角位置均设置了工艺圆角，既能够减少铸造或者机加工过程中的应力残留，也能避免安装过程中尖锐边角造成的操作损伤，同时圆角过渡能够进一步分散应力，提升构件的疲劳寿命。从安装边界来看，该支座底座为规整矩形，安装时仅需要在基面上对应两个安装孔的位置预设螺栓点位即可，不需要额外做复杂的基面处理，套筒的轴向高度经过适配设计，既能够满足锚具的安装深度需求，也不会因为过高造成整体结构重心上移、稳定性下降，底座的长宽尺寸预留了足够的螺栓操作空间，安装时可以方便地调整支座的水平位置，保障拉索安装后的对中精度，整体结构紧凑，承力冗余充足，能够适配不同直径规格的耐张拉索安装固定需求，在各类张紧固定场景下都能保持稳定的连接性能。
