工字型凹凸配合定位支撑构件

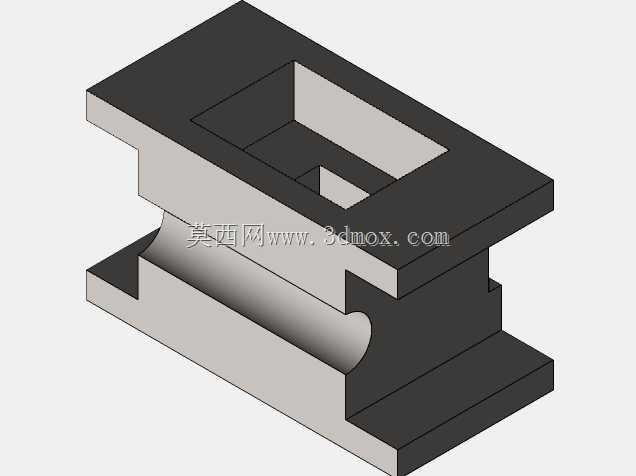

该构件属于工装夹具领域常用的定位支撑类零件，主要应用在小型工装的工位定位、模块化治具的拼接装配、精密检测平台的工件承托场景中，可作为快换工装的对接基座，也可单独作为小型加工工序的垫高支撑块使用，在小尺寸零件的铣削、钻孔、装配工序中，能够为工件提供稳定的刚性支撑，同时借助自身的凹凸配合结构实现快速对位，减少工装调试的对位时间，提升小批量多品种加工的换型效率。从实际用途来看，该构件核心功能是实现两个相对工装模块的精准对接与承重支撑，上部的内凹矩形槽可嵌入对应尺寸的凸台工装模块，下部的外凸梯形结构可卡入工装底板的对应滑槽，中间的内凹弧形让位结构能够避让装配过程中的突出销钉、管线接头等干涉部件，避免装配时出现硬接触磕碰损伤配合面。在功能特性上，该构件采用上下对称的配合基准设计，上下配合面均经过平面度公差约束，装配后可保证对接工装的平行度误差控制在极小范围内，侧面的弧形让位槽既减轻了构件自身重量，又不会削弱整体的抗弯刚性，在承受垂直方向的工装压紧力时，应力可沿着两侧的立板均匀传递到底部安装面，不会出现局部应力集中导致的变形问题。设计思路上，该构件优先考虑快换装配的易用性，摒弃了复杂的锁紧结构，依靠凹凸面的小间隙配合实现初步定位，配合面设置了微小的导入倒角，装配时无需精确对准即可顺利滑入配合位，降低了操作人员的装配难度；同时整体采用等壁厚设计，在保证结构强度的前提下尽可能缩减了非必要的实体体积，既节省了加工原材料，也减少了后续热处理环节的变形量。从安装边界来看，该构件上部矩形凹槽的长宽尺寸适配常规小型工装的凸台安装基准，下部梯形凸台的尺寸与通用工装底板的T型槽规格匹配，整体高度适配小型加工设备的工作台行程范围，安装时无需额外制作转接板，可直接嵌入标准工装滑槽使用，构件的整体外形无尖锐外凸棱角，在工装调试过程中不会刮擦操作人员或工件表面，适配车间现场的安全使用要求。
