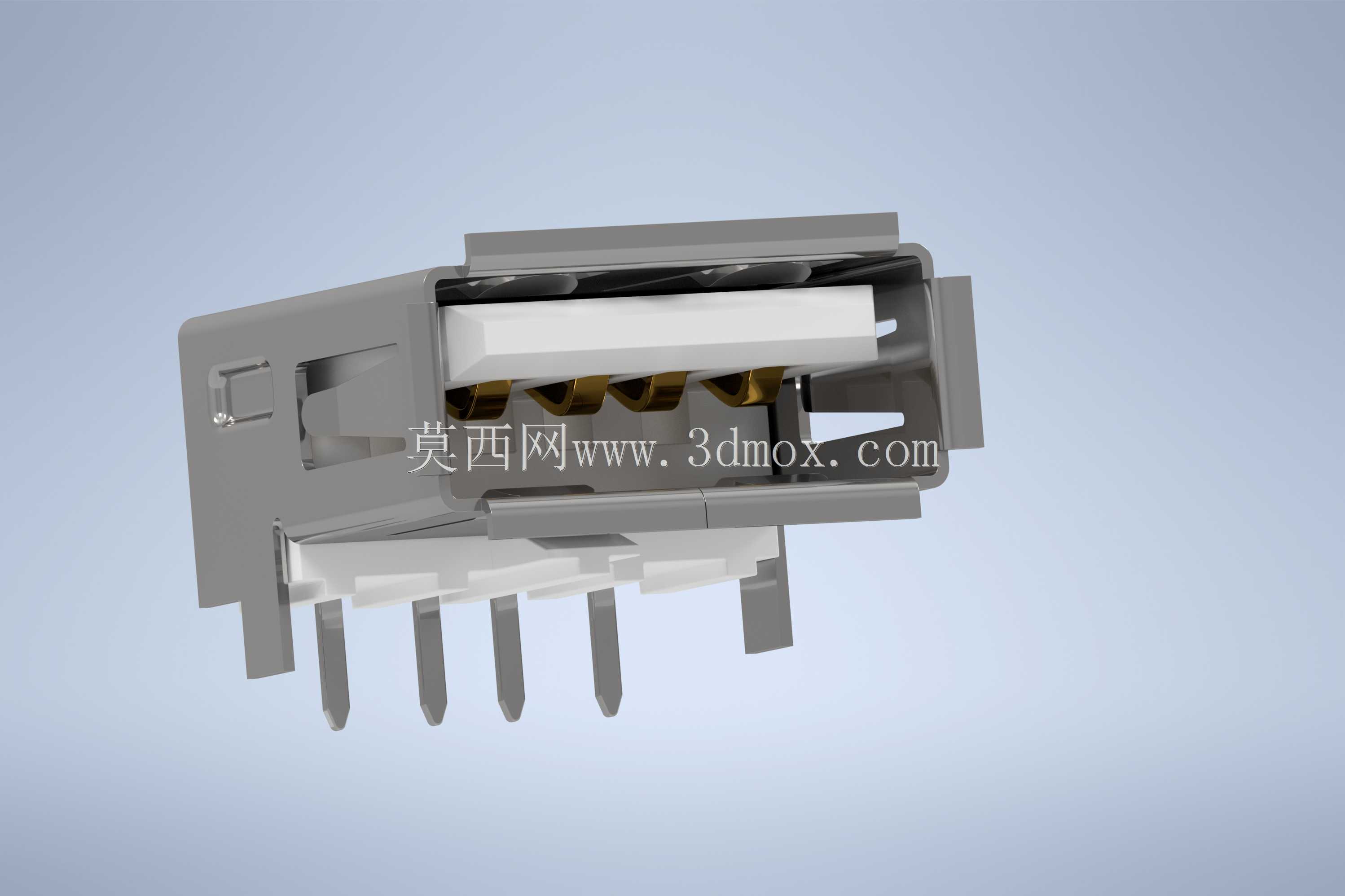

PCB板载卧式USB2.0A型直插连接插座

这款USB A型直插插座是面向印制电路板组装场景设计的板端连接元件，主要应用在消费电子、工业控制板卡、嵌入式开发设备、小型数码外设等产品的有线数据传输与供电接口部位，承担USB公头对接、信号导通、电力传输的核心作用，是板卡对外交互最常用的接口部件之一。在实际应用场景中，该插座通过直插引脚穿过PCB对应安装孔完成波峰焊固定，能够稳定承载USB2.0协议下最高480Mbps的数据传输速率，同时支持5V直流供电输出，满足U盘、鼠标、键盘、调试器等常规USB外设的接入需求，适配绝大多数需要配置USB Type-A母座的板级电路设计。产品功能设计上充分考虑了日常插拔的耐用性需求，内部接触弹片采用弹性合金材质冲压成型，表面做镀金抗氧化处理，既保证多次插拔后的接触可靠性，降低接触电阻带来的信号损耗与发热问题，又能抵御常规使用环境下的氧化锈蚀，延长接口使用寿命；外部绝缘基座采用耐高温工程塑料注塑成型，能够耐受波峰焊过程中的高温冲击，不会出现壳体变形、引脚移位的焊接缺陷，同时具备足够的结构强度，抵御公头插拔时的侧向冲击力，避免插座从板体脱落。设计思路上严格遵循USB-IF组织发布的USB2.0 Type-A接口物理规范，接口内部的弹片间距、舌片位置、外壳导向尺寸完全符合通用标准，可兼容所有合规的USB A型公头，不存在插接过紧、松脱或无法插入的适配问题；卧式直插的安装形态能够将接口整体贴附在PCB板面，降低接口突出板体的高度，适配薄型化设备的内部空间布局需求，引脚排布对应标准直插封装尺寸，工程师在进行PCB Layout时可直接调用标准封装库，无需额外自定义封装参数，大幅缩短硬件开发周期。外形尺寸与安装边界方面，插座整体宽度、深度、高度均符合通用卧式USB A座的常规尺寸，引脚伸出长度适配1.2-2.0mm厚度的常规PCB板材，安装孔位间距统一，焊接后接口端面与PCB板边的对齐公差控制在极小范围内，不会出现接口凹陷、外凸过多导致的外壳装配干涉问题，外壳两侧的固定插脚在焊接后能够进一步强化插座与PCB的连接强度，应对大力度插拔时的扭矩负载，避免引脚脱焊失效。
