辛克莱ZX-81设备用板对板边缘连接器件

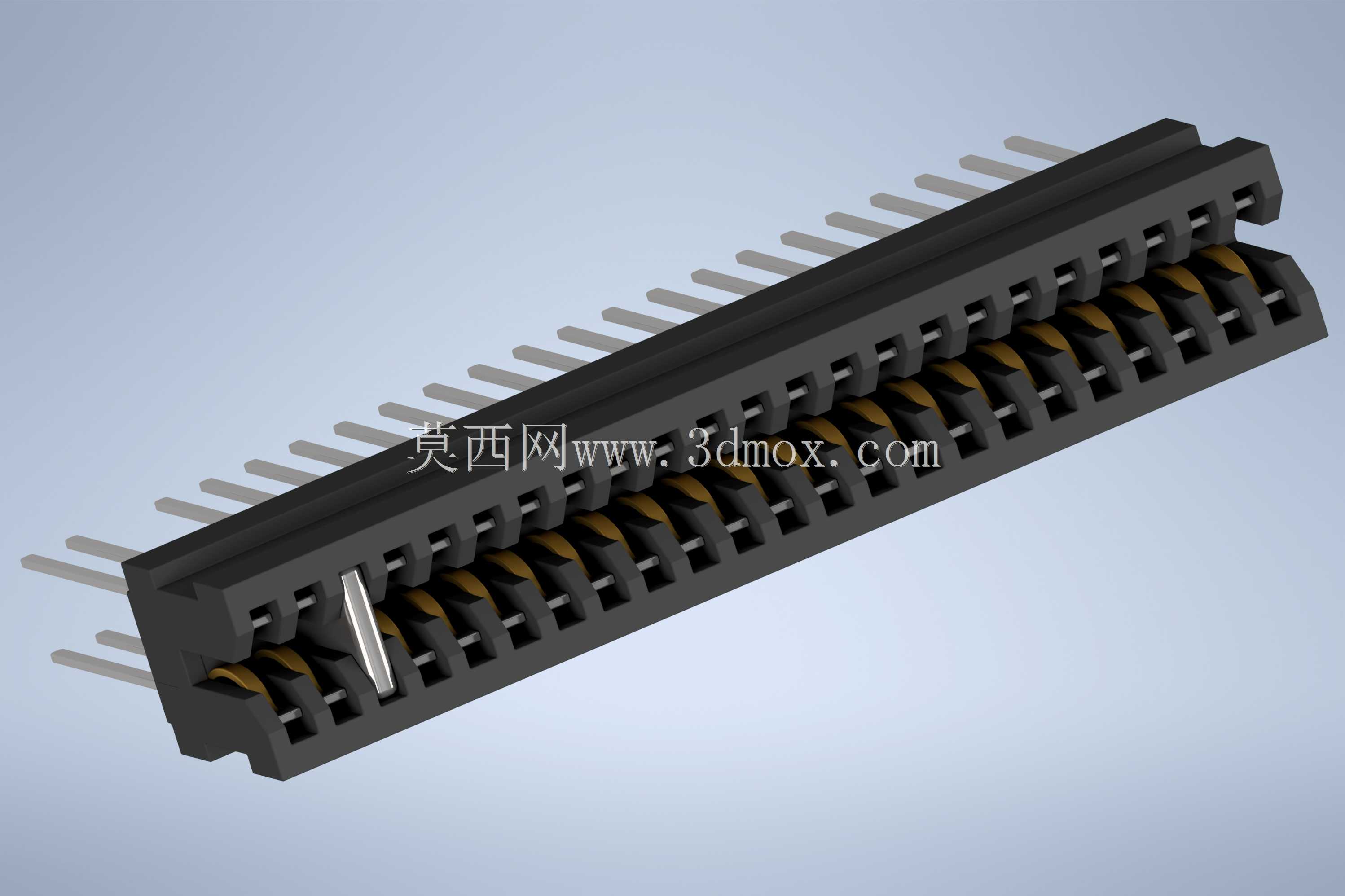

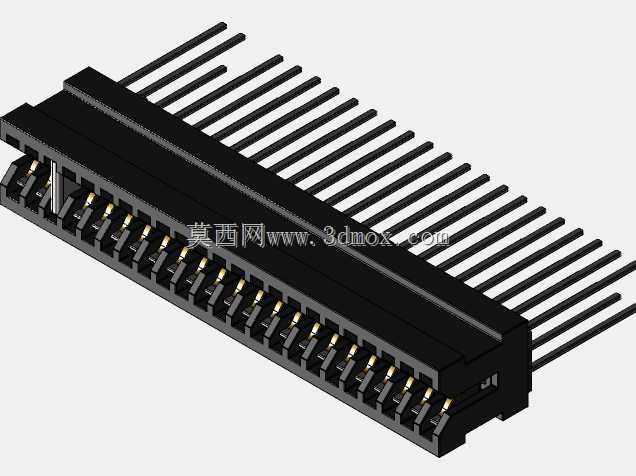

这类边缘连接器最早配套复古计算设备的板卡互联需求，在老式单板计算机、早期工控扩展板卡场景中应用广泛，核心作用是实现印制电路板与母板之间的信号、低压供电的可靠传输，无需额外焊接排线，直接通过板边金手指与连接器端子咬合完成连接，大幅简化老式设备的板卡拆装流程。从结构设计来看，该连接器采用双排错位端子布局，每一侧的接触端子都带有弧形弹性接触臂，当PCB板边插入连接器插槽时，弹性臂会依靠自身形变产生的正压力贴合在金手指表面，保证接触电阻稳定，避免设备运行过程中因震动出现接触不良的问题。端子接触部位做了镀金层处理，适配低电压数字信号的传输需求，减少信号传输过程中的损耗与接触氧化带来的故障概率。连接器本体采用耐高温绝缘工程塑料注塑成型，插槽两侧设计有导向倒角，方便板卡插入时自动对位，避免插歪导致端子变形或者金手指划伤。直插式焊针沿连接器本体两侧等距排布，焊针间距符合标准板卡的孔位设计，焊接到母板上之后，连接器本体与母板表面保持平行，插槽开口方向与母板垂直，插入扩展板后扩展板与母板呈平行排布，能够充分利用老式设备内部的狭窄堆叠空间。从安装边界来看，这类连接器的整体长度匹配对应板卡的金手指总宽度，本体高度控制在较低范围，不会占用过多板间垂直空间，焊针伸出本体底部的长度适配常规厚度PCB的波峰焊工艺要求，焊接后焊针不会穿透PCB背面过多，避免与背面元器件产生干涉。设计过程中需要重点考量端子的弹性保持力，既要保证板卡插入后不会轻易松脱，又要控制插拔力度在合理范围，避免多次插拔后端子出现塑性变形失去弹性；同时绝缘本体的插槽宽度公差需要严格控制，过宽会导致接触松动，过窄则会造成插拔困难甚至刮掉金手指表面镀层。在实际选型应用中，这类连接器除了复古计算设备的维修复刻场景，也可用于部分对连接厚度有严格要求的低压数字信号板卡互联场景，只要板卡金手指的线序、间距、宽度与该连接器匹配，就可以直接替代使用，不需要额外定制连接部件。
