Nema17步进电机L型安装固定支架

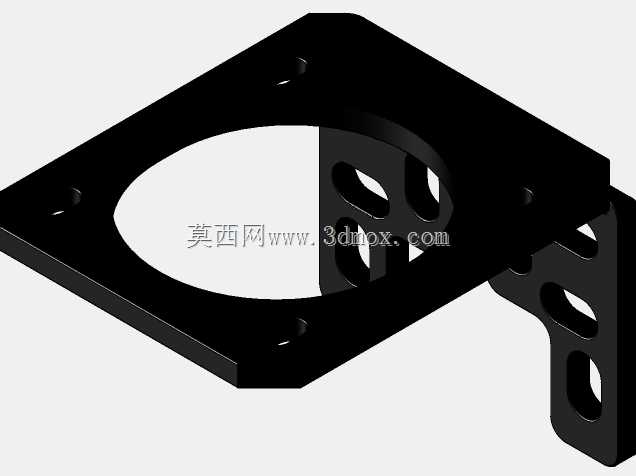

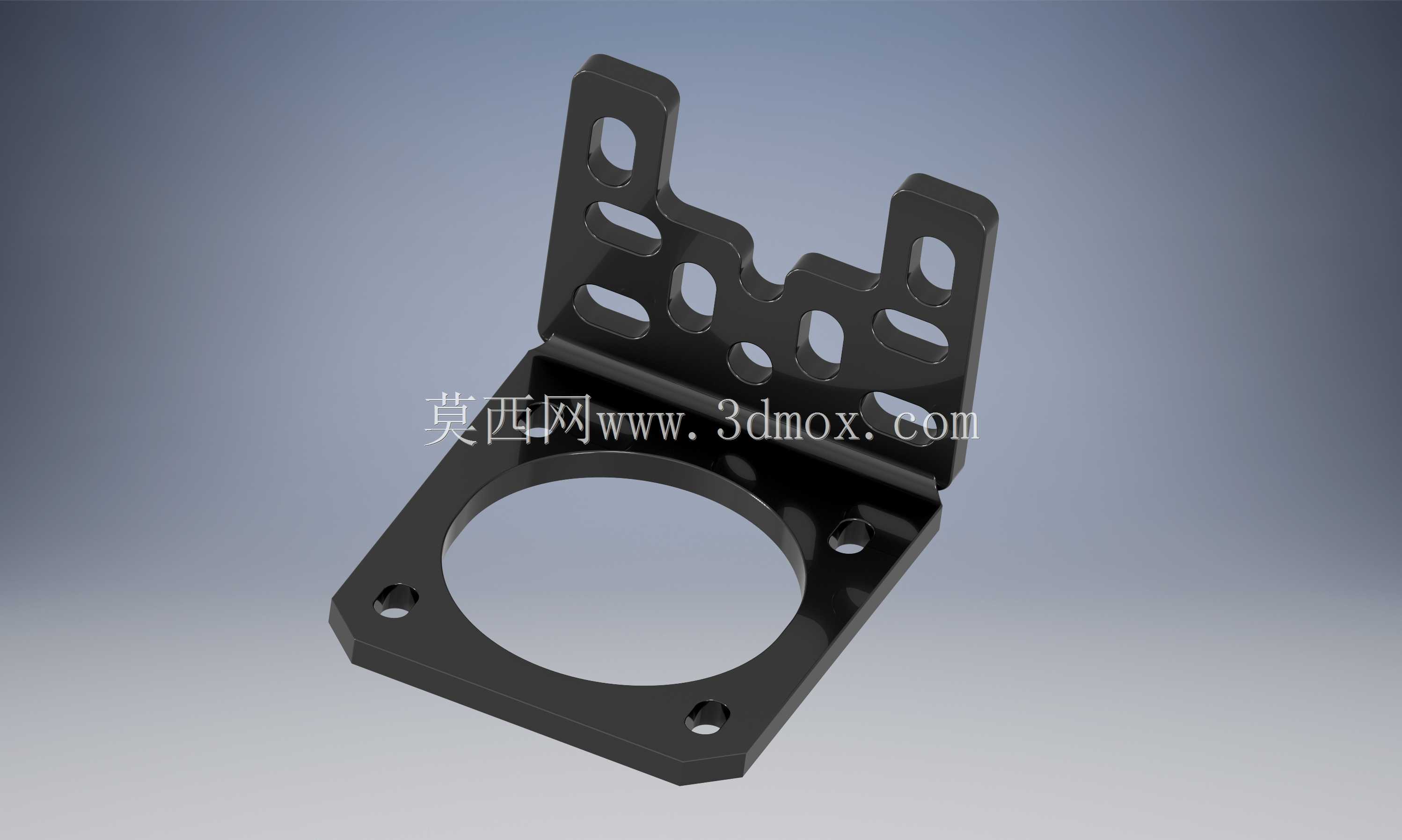

做小型自动化设备结构设计时，Nema17规格步进电机的安装固定是经常碰到的需求，这类42系列步进电机广泛用在小型滑台、桌面级3D打印设备、小型点胶工位、桌面机械手关节、非标检测工装的进给单元上，很多时候受设备内部安装空间限制，电机无法直接锁附在安装立板上，就需要这类L型转接支架来完成安装姿态的适配。这款支架采用直角弯折的一体式结构，底部为带中心大圆孔的方形安装板，中心圆孔刚好避让Nema17电机的输出轴端与前端轴承位，四个角的沉头安装孔对应电机端盖的标准安装孔距，锁附时螺丝从支架底部穿入直接拧入电机端盖的螺纹孔，不需要额外的螺母固定，装配效率更高。支架的立板部分做了多组长条型调节孔与异形减重孔，长条孔的设计可以让支架在固定到设备机架时，具备一定的位置调整余量，方便调试阶段调整电机输出轴与传动部件的同轴度，抵消部分机加工带来的安装位公差，避免电机轴受径向力导致轴承过早磨损。立板上的减重孔不是单纯为了减少材料用量，在做轻量化桌面设备时，支架自身重量的降低能减少运动负载的惯量，尤其是把支架随电机装在运动轴上时，减重后的支架能降低电机的负载扭矩需求，提升设备动态响应。从安装边界来看，底部安装板的外轮廓尺寸刚好匹配Nema17电机42mm的方形外廓，不会超出电机本体占用额外的横向空间，立板的高度刚好覆盖电机本体的上部安装位，弯折处做了圆角过渡，避免直角弯折处的应力集中，长期受电机振动影响也不会出现弯折开裂的问题。实际选型使用时，要注意支架立板的安装孔位间距，需要和设备上的铝型材安装槽位或者立板安装孔对应，长条孔的调节范围大概在5mm左右，足够覆盖常规的装配公差。这类支架的材质一般选用冷轧钢板做表面发黑处理，兼顾结构强度与防锈能力，厚度通常在2-3mm之间，足够支撑Nema17电机在高速运转时的刚性需求，不会因为支架刚性不足导致电机运行时出现共振异响。在做小型输送线的驱动端设计时，用这款支架可以把电机固定在铝型材机架的侧面，不需要额外加工厚安装板，直接通过T型螺栓把支架立板锁在型材槽里，就能快速完成电机的安装固定，大幅缩短非标设备的装配调试周期。设计这类支架的三维模型时，要重点关注弯折处的内R角尺寸，匹配钣金加工的折弯工艺要求，避免出现折弯开裂或者尺寸超差的问题，安装孔的位置度公差要控制在0.1mm以内，保证电机安装后输出轴的垂直度，避免出现皮带传动跑偏、丝杆同轴度超差的问题。
