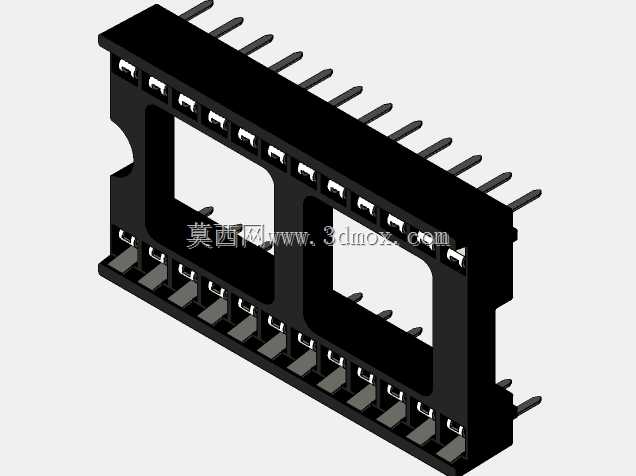

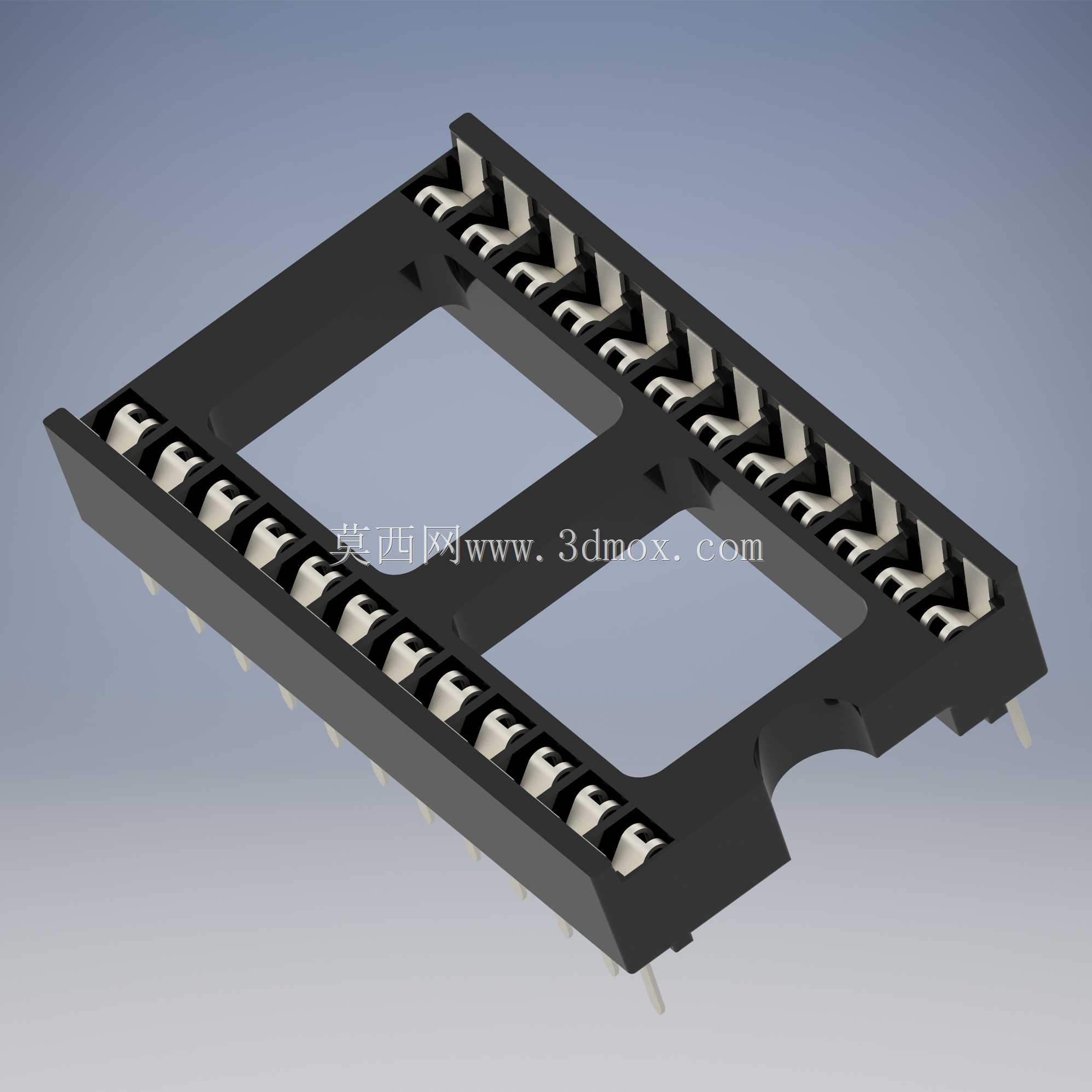

24针DIP型集成电路安装插座结构设计

在通孔插装工艺的电路板组装场景中，这类24针DIP插座是板级电路连接的常用基础配件，主要承担双列直插封装集成电路与印制电路板之间的可拆卸连接功能，避免芯片直接焊接在板上带来的更换困难、引脚损伤问题，在工控板卡开发、教学实验电路、小批量电子设备试制场景中应用十分广泛。从实际使用需求出发，该插座的设计完全匹配标准24引脚双列直插芯片的安装规范，引脚间距严格遵循2.54mm的通用通孔插装节距，整体宽度控制在15.24mm，刚好对应标准24脚DIP封装的两排引脚跨距，安装时可直接与PCB上预先加工的对应孔径焊盘对齐，无需额外调整孔位，适配绝大多数常规厚度的环氧玻纤印制电路板。插座主体采用耐高温绝缘工程塑料作为基座材质，成型时预留出两排对称的接触端子安装槽，每排12个接触弹片采用弹性铜合金冲压成型，表面做镀锡处理提升导电性能与抗氧化能力，弹片的接触端设计有向内的弧形收口，当芯片引脚插入时，弹片依靠自身弹性形变产生稳定的接触压力，保证信号传输的可靠性，同时插拔力控制在合理区间，既不会出现引脚插入后松动接触不良的问题，也不会因为插拔力过大导致芯片引脚弯折或者拆卸困难。基座中间设计有两处连通的镂空区域，一方面可以减少塑料原料的使用，降低成型后的内应力，避免长期使用出现基座形变，另一方面在芯片安装后，可减少插座与芯片底部的接触面积，提升芯片工作时的散热空间，避免热量在接触面堆积影响芯片运行稳定性。插座的直插引脚采用与接触弹片一致的铜合金材质，引脚末端做收尖处理，方便插入PCB的安装孔，焊接时焊锡可顺着引脚的浸润面均匀铺展，形成可靠的焊点。在结构细节上，基座两端设计有轻微的导向倒角，在芯片插入时可以起到初步对位作用，即便是手工装配也能快速将芯片引脚对准插孔，减少装配时的引脚对位偏差。这类插座的接触端子在模具内预装定位后，与绝缘基座一体注塑固定，端子与基座之间的结合力满足多次插拔的强度要求，不会因为反复更换芯片出现端子松动脱出的问题。对于电路设计人员而言，选用这类标准化插座时，可直接在PCB设计中调用对应封装，无需重新绘制安装孔位，能大幅缩短板卡设计周期，同时后期设备维护时，无需动用拆焊工具即可直接更换故障芯片，降低维护成本与电路板损伤风险。
