1206规格贴片式保险丝三维结构设计

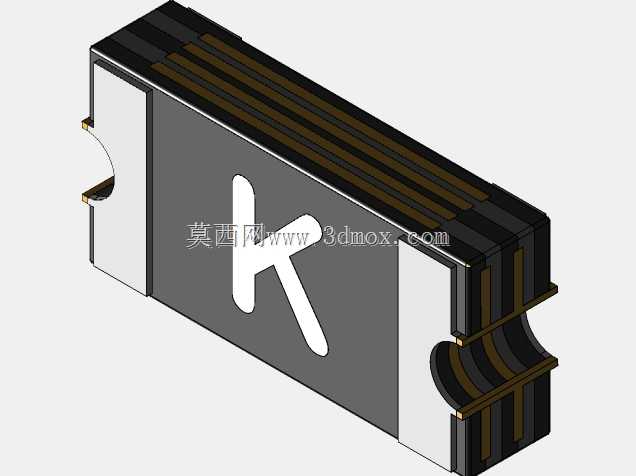

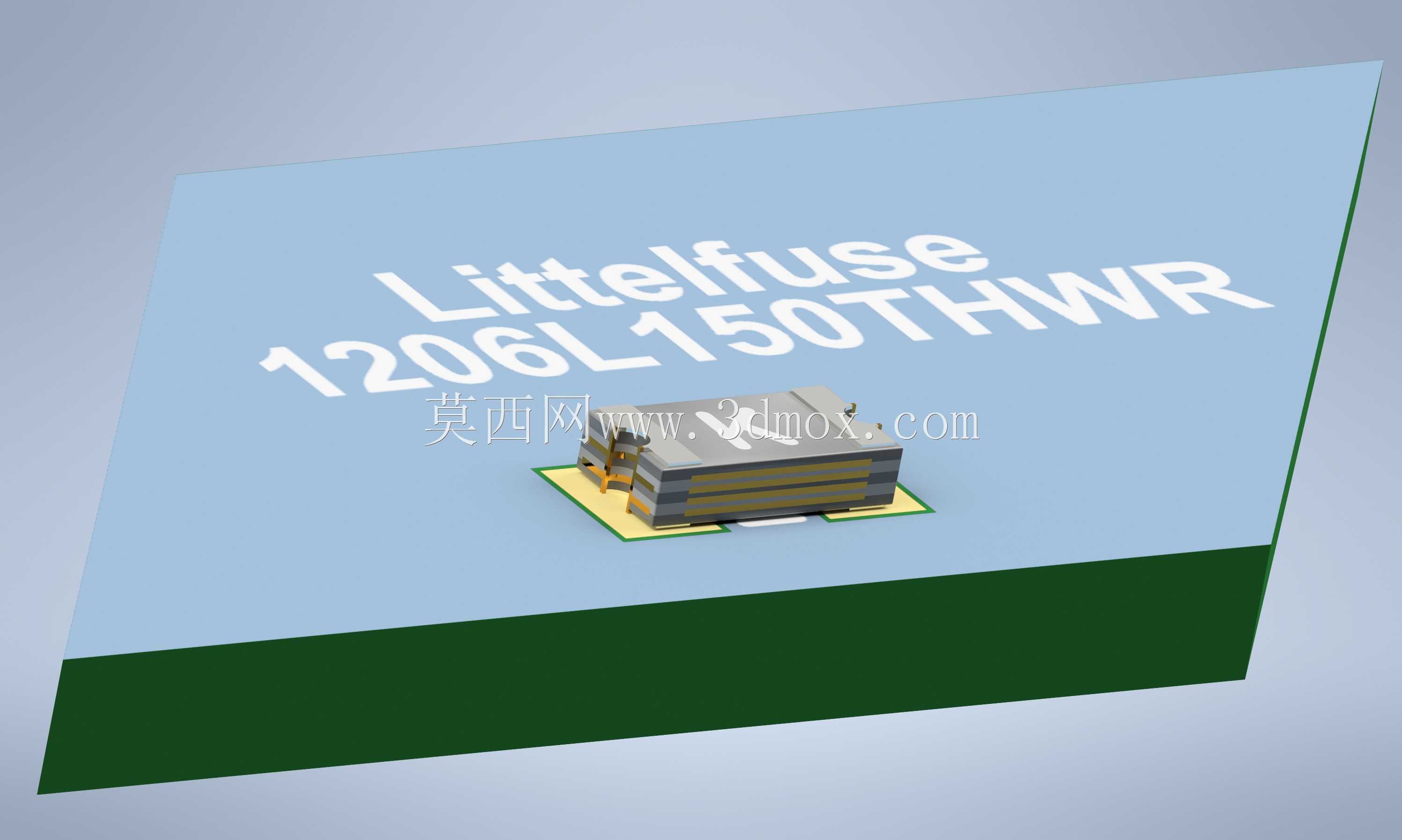

在消费电子、工业控制板卡、车载电子模块的PCB设计环节中，表面贴装类过流保护元件的选型与布局直接决定了板卡的可靠性，1206规格的贴片保险丝作为中小功率回路常用的保护器件，其三维模型的精准度会直接影响PCB Layout阶段的干涉检查、钢网开孔设计以及后续SMT产线的贴片编程精度。这款贴片保险丝采用标准1206封装的表面安装设计，整体外形为长方体结构，两端设置金属化端电极，端电极的尺寸公差严格匹配行业通用的焊盘设计规范，在建模过程中，端电极的倒角、本体与端电极的衔接位置都做了精准还原，能够满足结构工程师在做板级装配校验时，对元件与周边阻容件、结构件之间安全间隙的核查需求。从功能特性来看，该类保险丝主要用于板载直流回路的过流保护，当回路电流超过额定阈值时，内部熔丝结构会快速熔断切断回路，避免后端芯片、功率器件因过流烧毁，建模时还原了本体内部熔丝的布局空间与外部塑封壳体的壁厚参数，能够帮助工程师在做热仿真分析时，更准确地评估保险丝工作时的散热边界，避免因周边元件布局过密导致的保险丝误熔断问题。在实际设计应用中，这类SMD保险丝的安装高度是结构设计需要重点关注的参数，模型还原了元件的真实安装高度，在做紧凑型板卡的壳体设计时，可以直接调用模型校验元件与壳体之间的安全距离，避免出现壳体顶到元件导致的焊接应力损伤问题。同时模型的端电极焊盘区域做了细节还原，能够帮助工艺工程师在做SMT贴片仿真时，准确评估焊锡量与焊点成型效果，提前规避立碑、虚焊等贴片不良问题。不同于插件类保险丝，1206贴片保险丝的安装完全适配回流焊工艺，模型的本体外形、端电极位置都严格按照实物尺寸构建，在做整板的三维装配时，不会出现元件占位偏差导致的装配干涉问题，不管是手持类消费电子的紧凑主板设计，还是工业控制模块的板卡布局，都可以直接调用该模型完成结构校验，减少后期打样阶段的元件干涉整改工作量。在设计思路上，建模时优先保证安装边界的尺寸精度，对于本体表面的标识做了适度还原，既保证模型的辨识度，又不会因为过多细节导致模型占用过多系统资源，适配常规三维设计软件的运行需求，工程师在做板级布局时，可以快速导入模型完成布局校验，不需要额外调整模型的尺寸参数。
