差速器用多锥齿轮组合传动结构设计

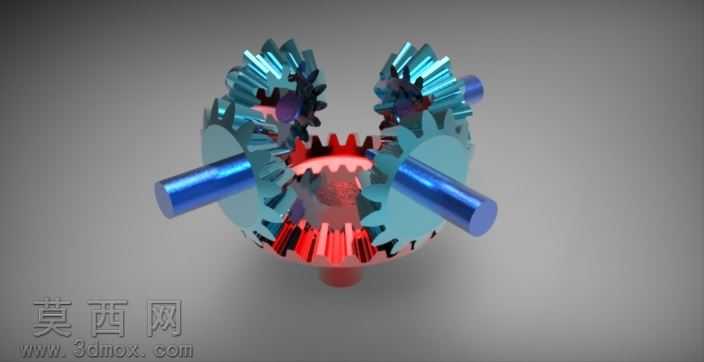

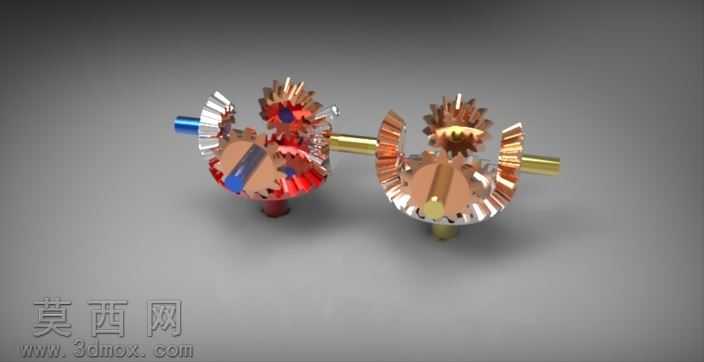

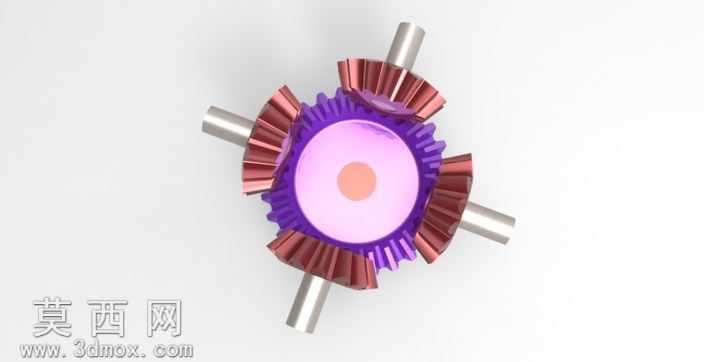

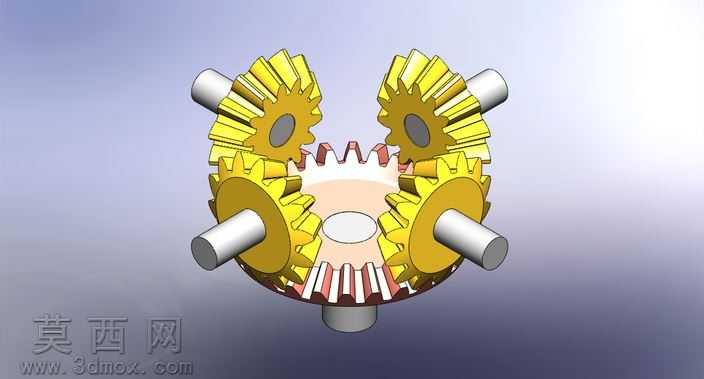

本作品为差速器核心锥齿轮传动组合结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循锥齿轮啮合的几何参数规范，对每个锥齿轮的分度圆锥角、齿顶高系数、顶隙系数、模数、齿数等核心参数进行精准匹配，确保多组锥齿轮之间能够实现无卡滞的正交啮合传动。建模阶段首先完成中心行星锥齿轮的齿形绘制，通过渐开线齿廓的参数化生成保证齿形精度，再依据差速器的传动布局，对称布置四个周边从动锥齿轮，每个从动锥齿轮配套设计同轴的圆柱输出轴段，轴段与齿轮内孔采用过盈配合的结构设计，轴端预留装配定位的轴肩结构，保证装配后齿轮的轴向定位精度。渲染阶段采用金属材质赋予所有齿轮部件，齿面设置轻微磨砂金属质感模拟实际机加工齿面效果，齿轮基体采用亮黄色金属漆区分齿部与基体结构，输出轴采用哑光银灰色金属材质模拟调质钢轴的表面质感，整体装配体的背景采用渐变浅灰背景，搭配柔和的环境光与定向补光，清晰展现各齿轮之间的啮合位置、装配间隙与整体布局结构。设计思路围绕差速器的动力分流功能展开，中心输入锥齿轮接收输入动力后，通过正交啮合将动力同步传递给四个周向均布的从动锥齿轮，可实现不同输出轴之间的转速差调节，满足差速传动的工况需求，建模过程中对齿侧间隙、装配干涉进行了全面检查，确保所有部件装配后无几何干涉，齿面啮合接触区域符合传动设计要求，整体结构可直接用于机械原理教学演示、差速器结构设计参考以及3D打印验证等场景，各部件的参数可根据实际传动比、载荷需求进行参数化调整，具备较强的通用性与可修改性。
