小艇三角帆收拢绞盘结构设计

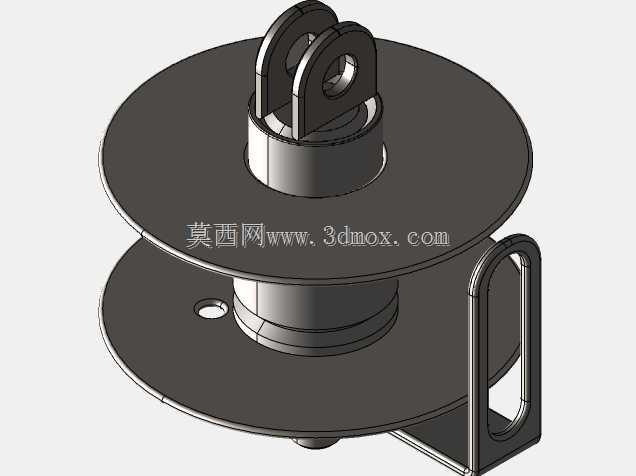

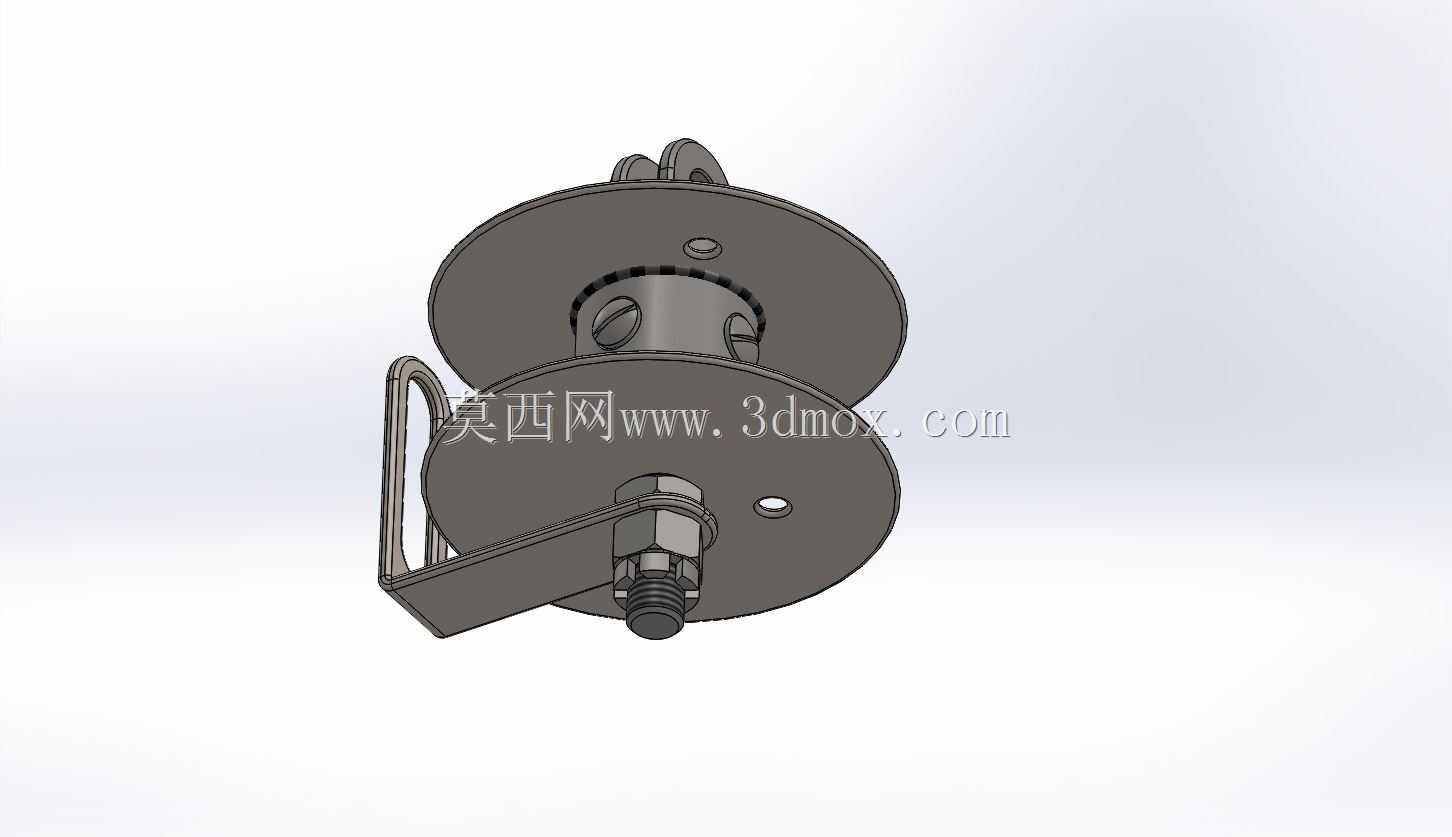

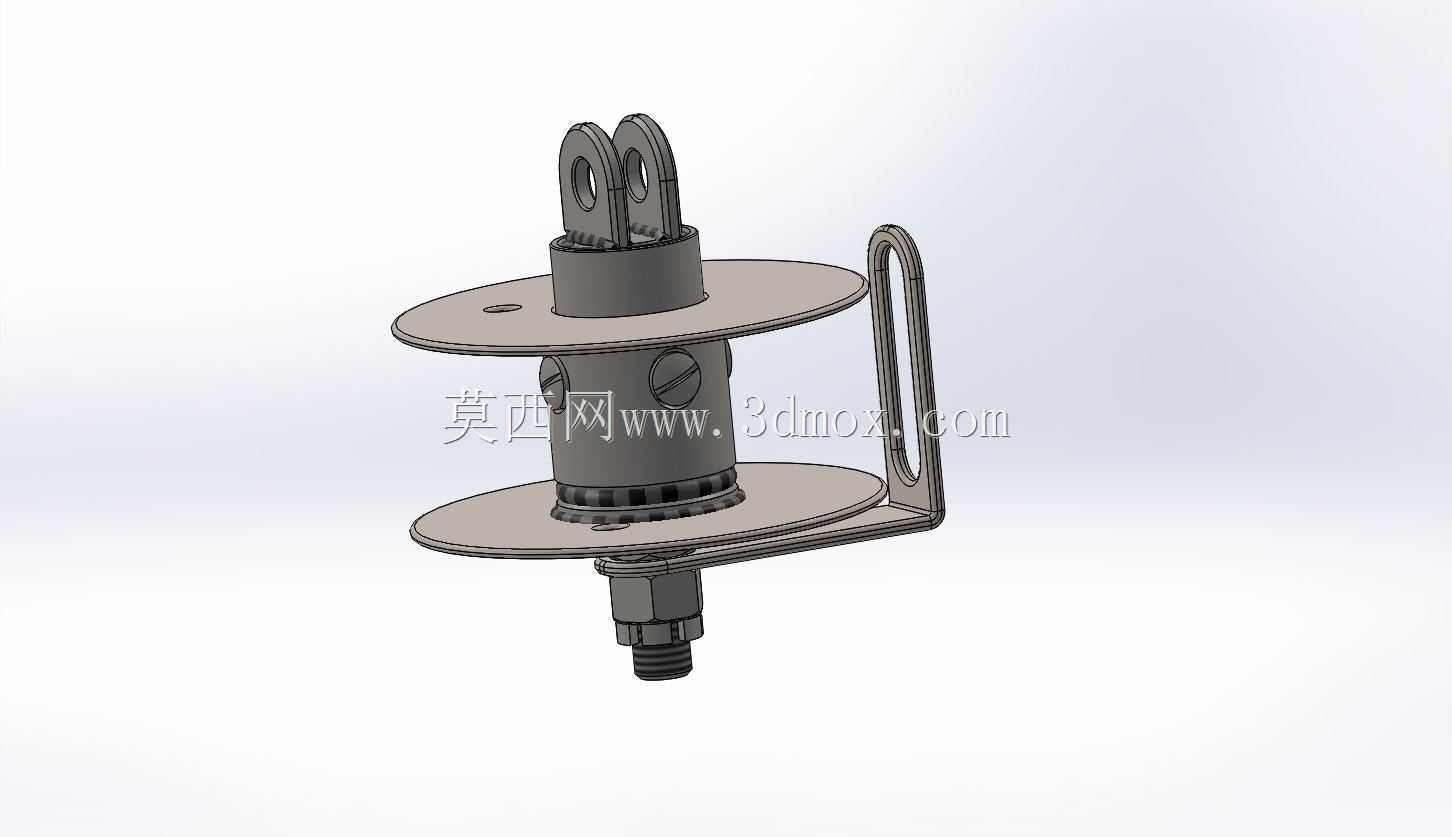

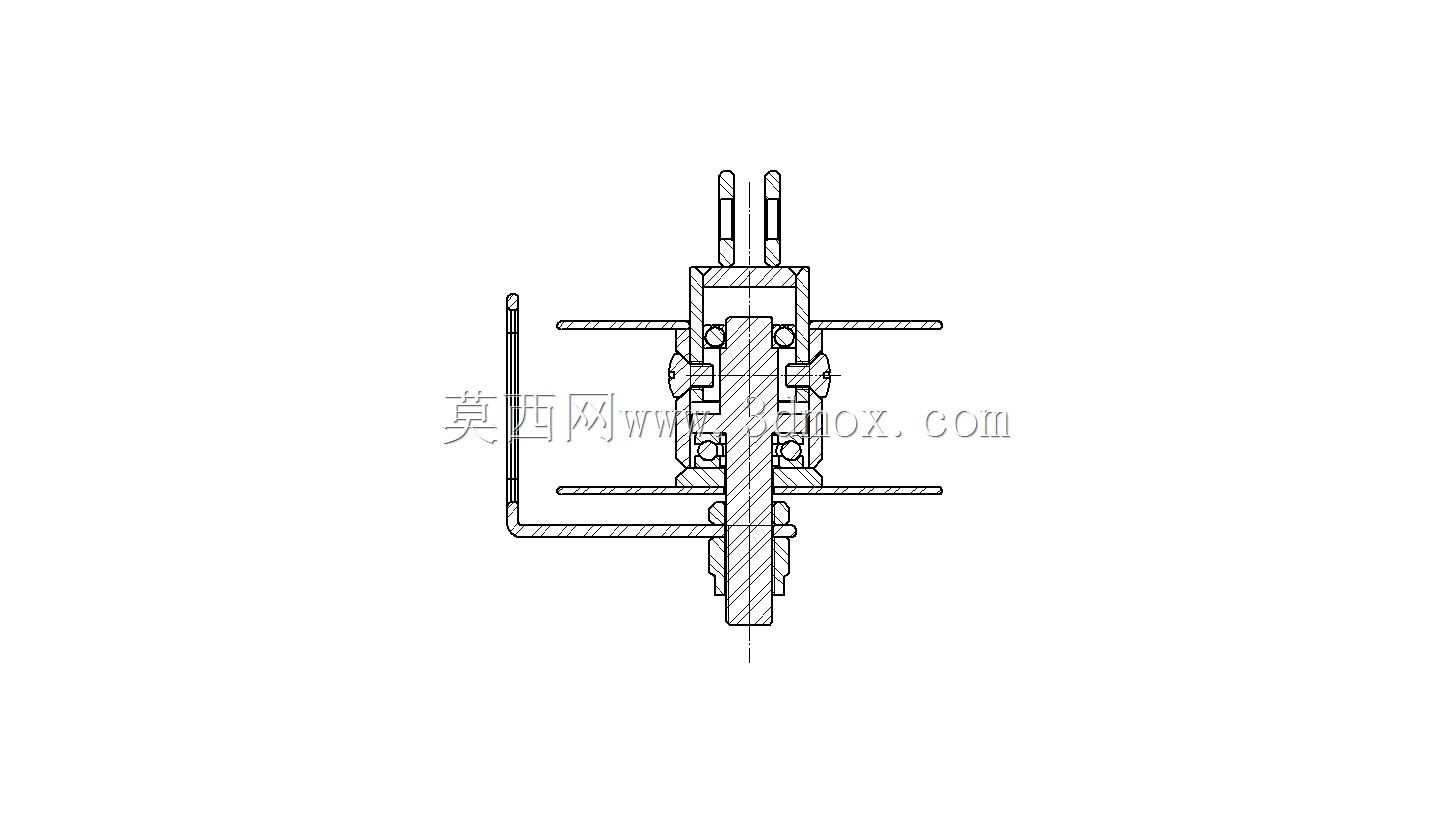

该结构为小型休闲小艇配套的三角帆收拢专用绞盘装置，主要应用于内河、近岸小型帆船的帆装操控场景，是小艇帆索系统的核心执行部件，承担三角帆升降、拢帆、张紧度调节的核心功能，可帮助单人驾乘者在艇上轻松完成帆面的收放操作，无需借助额外辅助工具，大幅降低小型帆船的操控门槛，适配长度在3米到6米之间的单人或双人休闲小艇使用。从功能特性来看，该绞盘采用双层挡盘的卷筒结构设计，上下两层圆形挡盘可对缠绕的帆索形成稳定的侧向限位，避免索具在受力收放过程中出现脱槽、乱绳的问题，卷筒表面做了防滑纹理处理，可增大绳索与卷筒接触面的摩擦力，在张紧帆面时不会出现打滑卸力的情况；顶部设置的双耳铰接结构可用于连接帆索导向滑轮组，将来自三角帆边角的拉力平顺引导至卷筒位置，侧方集成的U型导向支架可对进出卷筒的绳索形成导向约束，让绳索始终以合适的角度缠绕在卷筒表面，避免偏载导致的结构卡滞；底部的螺纹接轴结构用于将整个绞盘固定在小艇甲板的预设安装位，配套的锁紧螺母可根据甲板厚度调整安装压紧力，保证绞盘在承受帆面拉力时不会出现松动偏转。在设计思路上，该结构充分考虑小型小艇的安装空间限制与使用场景特点，整体采用立式同轴布局，所有功能部件沿中心主轴集成布置，最大限度压缩横向占用空间，不会过多占用小艇甲板本就有限的操作面积；结构受力路径经过优化，帆索产生的拉力通过卷筒直接传递至底部安装基座，顶部铰接结构与侧方导向架的受力也会通过支撑结构传导至主轴，避免局部应力集中导致的结构变形，同时预留了止动棘爪的安装位置，可实现绞盘的单向锁止，在帆面张紧到合适程度后自动锁止，无需持续施加锁止力即可保持帆面张力，防止帆面受风力作用反向松脱。从安装边界来看，该绞盘整体高度适配小型小艇甲板的安装空间，底部螺纹接轴的直径适配常规小艇甲板的预留安装孔径，双层挡盘的直径可满足常规直径帆索的多层缠绕需求，预留的绳索缠绕容量足够覆盖三角帆从完全收拢到完全张开的全部行程，侧方导向支架的伸出长度经过精准计算，不会与甲板周边的其他帆装配件产生运动干涉，安装时仅需在甲板预设位置开出对应尺寸的安装孔，将底部接轴穿入后锁紧固定螺母即可完成装配，无需对甲板结构做额外改造，适配绝大多数小型休闲帆船的改装与原厂装配需求。
