钣金折弯异形安装固定支架结构设计

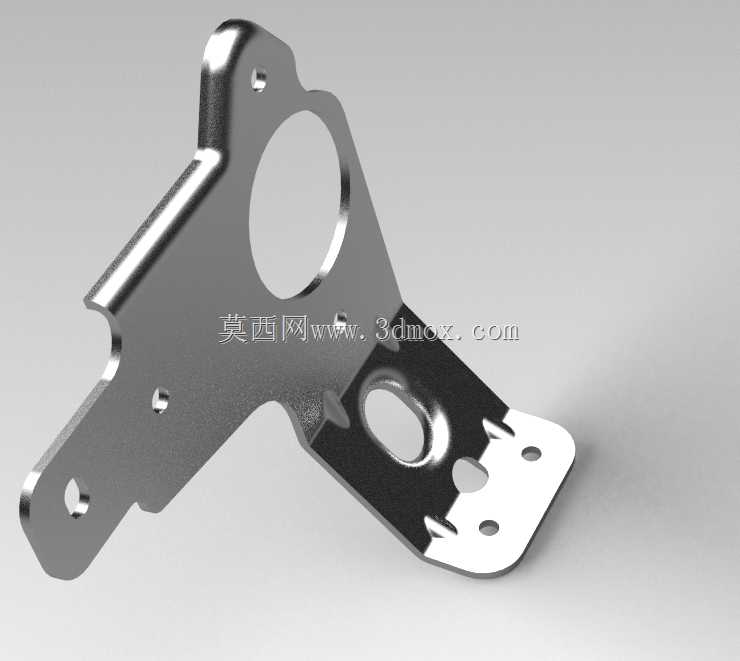

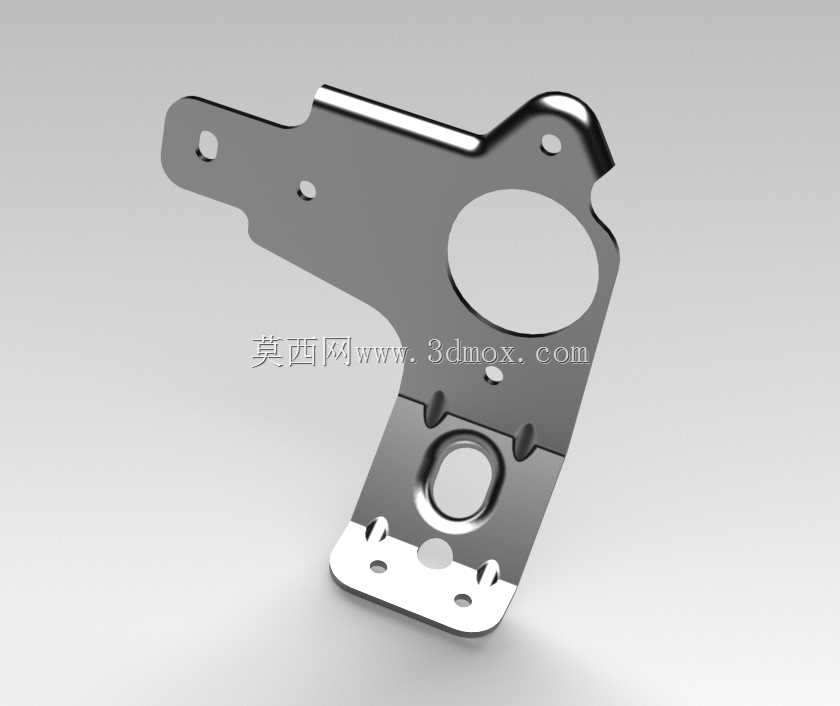

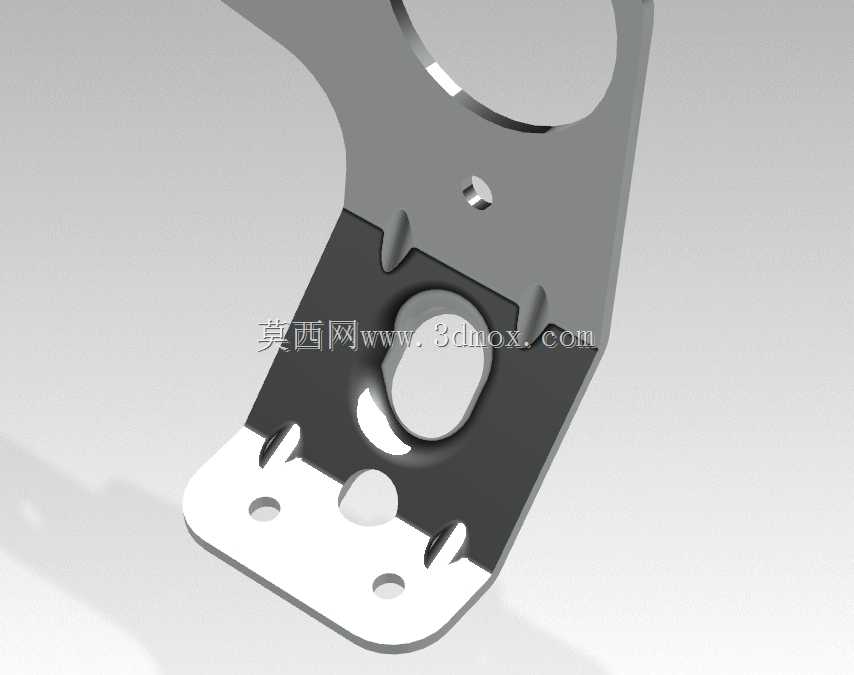

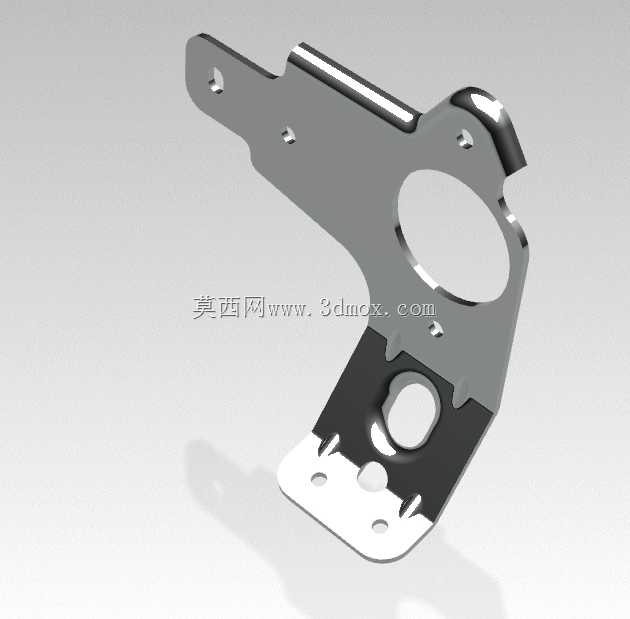

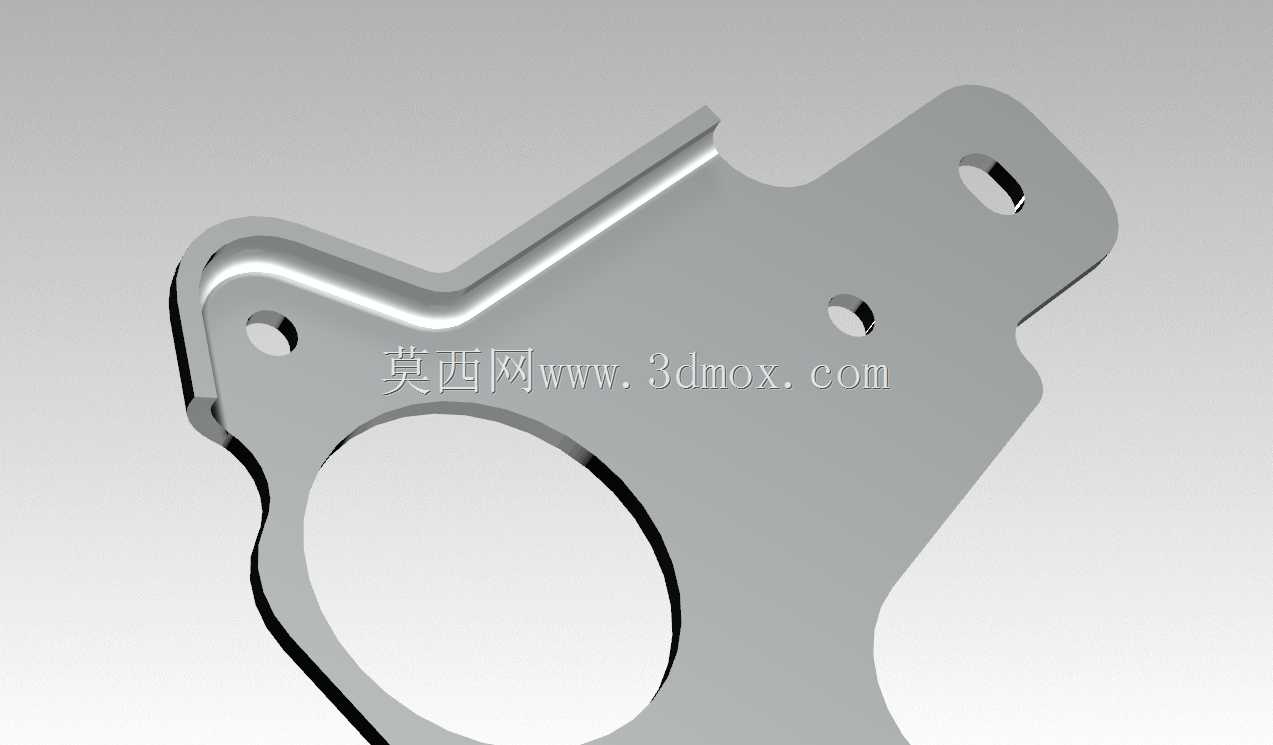

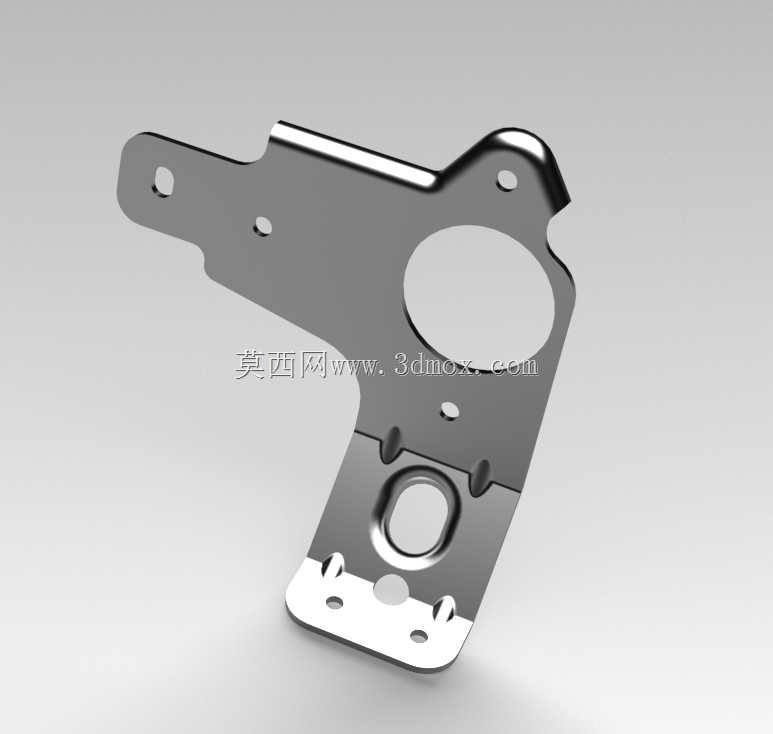

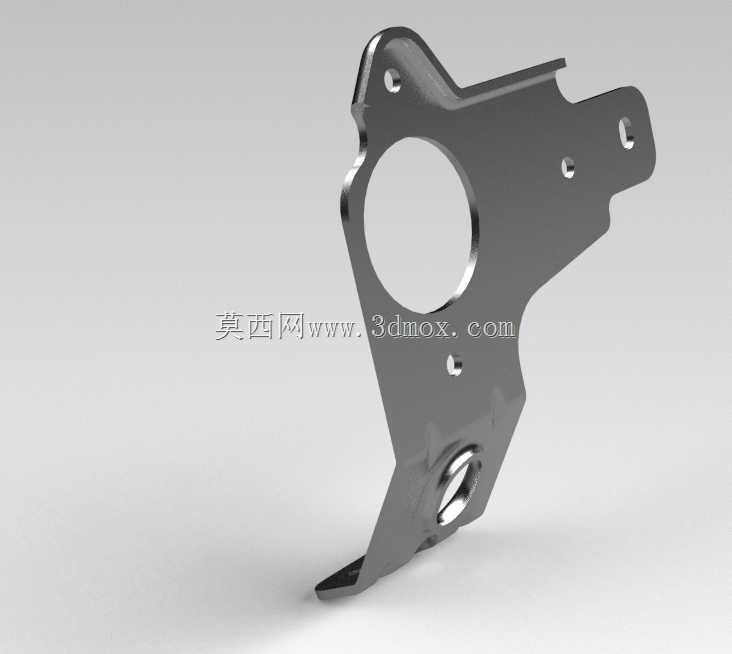

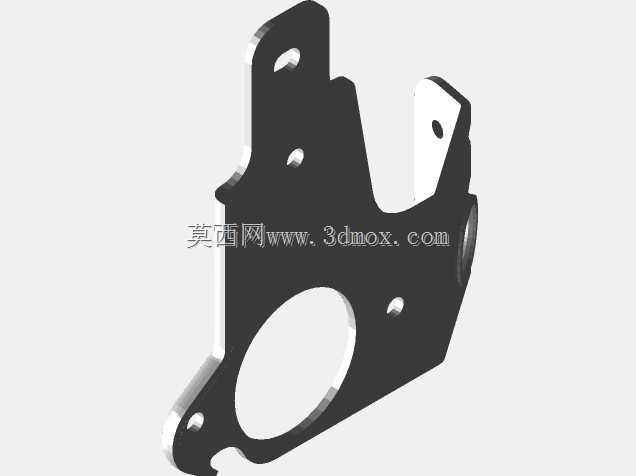

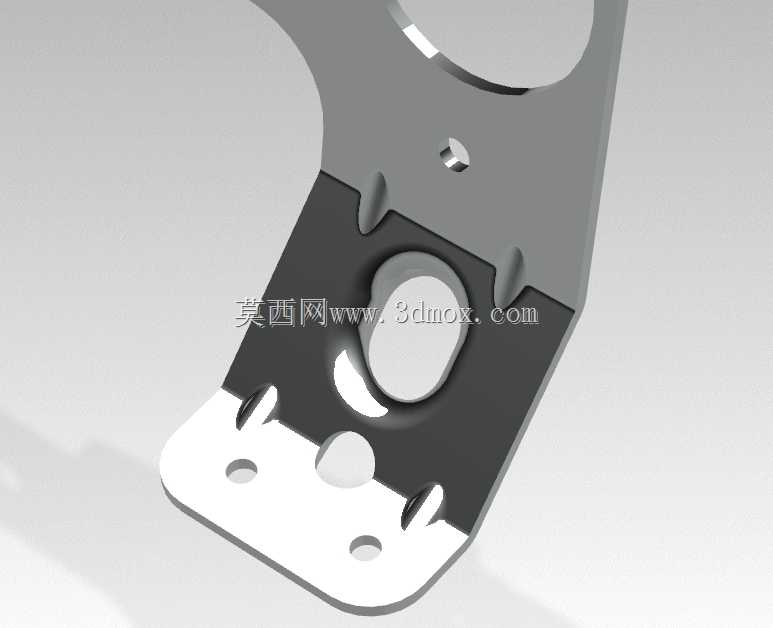

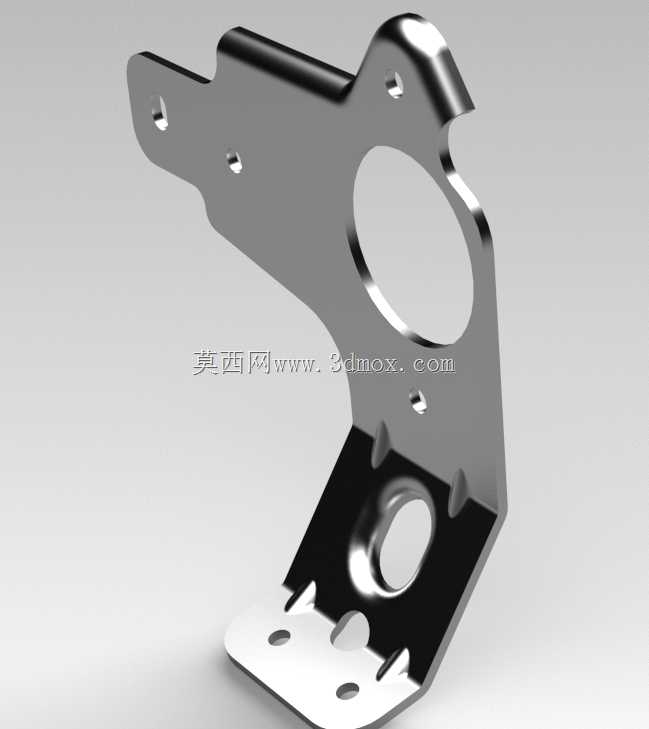

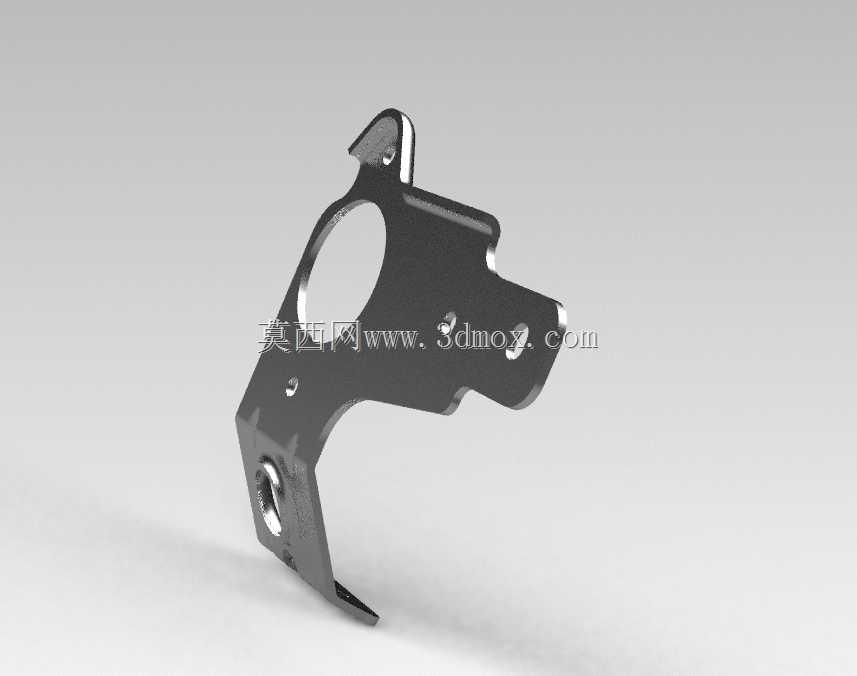

这款异形钣金支架主要应用于工业设备内部的元器件承托与空间定位场景，常见于小型动力单元周边、电控柜内部组件固定、轻型传动机构的辅助支撑工位，能够在紧凑的设备腔体空间内完成多部件的跨位面连接固定，解决不同安装基面存在高度差、角度差时的部件定位难题，避免额外加装转接垫块带来的装配累积误差，同时减少零散紧固件的使用数量，提升设备内部装配的整洁度与结构可靠性。从实际用途来看，该支架同时承担三个核心功能：一是作为承载基座，为固定在其上的小型功能部件提供稳定的刚性支撑，抵消设备运行过程中产生的微幅振动，避免部件出现移位、松脱问题；二是作为定位基准，通过自身的折弯角度与孔位精度，保证所连接部件之间的相对位置公差符合装配要求，降低现场安装的调试难度；三是作为空间避让结构，通过异形的轮廓设计，避开设备内部的管线、运动部件等干涉区域，在有限空间内完成安装布局。在功能特性上，该支架采用一体化钣金折弯成型工艺，整体无焊接拼接点，结构强度分布均匀，抗疲劳性能优于拼接式支架；支架上设置了多组不同规格的安装孔位，包含圆形通孔与腰型调节孔，既可以满足螺栓的穿装固定需求，也能在装配时提供小范围的位置调节余量，补偿相邻部件的加工公差；大尺寸的中心避让孔能够为穿过支架的轴类部件、管线预留足够的通行空间，同时减轻支架自身重量，降低材料消耗；折弯处的加强翻边结构提升了支架的抗弯折能力，在承受额定载荷时不会出现永久形变。设计思路上，这款支架完全围绕实际安装空间的边界条件展开，首先根据待固定部件的安装孔位、载荷大小确定支架的基础承托面尺寸与板材厚度，再结合安装基面的位置、周边部件的分布轮廓，确定支架的折弯角度与异形外轮廓走向，逐一排查装配过程中可能出现的干涉点，对轮廓进行裁切避让；孔位设计阶段充分考虑装配工艺性，将固定孔位设置在工具可操作的区域，腰型孔的调节方向对准装配误差的补偿方向，降低现场安装的操作难度。在外形尺寸与安装边界方面，该支架整体采用薄钢板折弯成型，承托面与安装基面呈固定弯折角度，整体轮廓根据避让需求做了异形裁切，最大外轮廓尺寸适配小型设备内部的紧凑安装空间，安装时仅需通过螺栓将支架底部的安装孔固定在设备基面，再将待固定部件通过支架上部的孔位锁紧即可，安装后支架的突出高度、侧向延伸范围均控制在预设边界内，不会与周边的运动部件、管线产生干涉，适配多种轻型工业设备的内部固定需求。
