三脚插头注塑成型模具三维结构设计

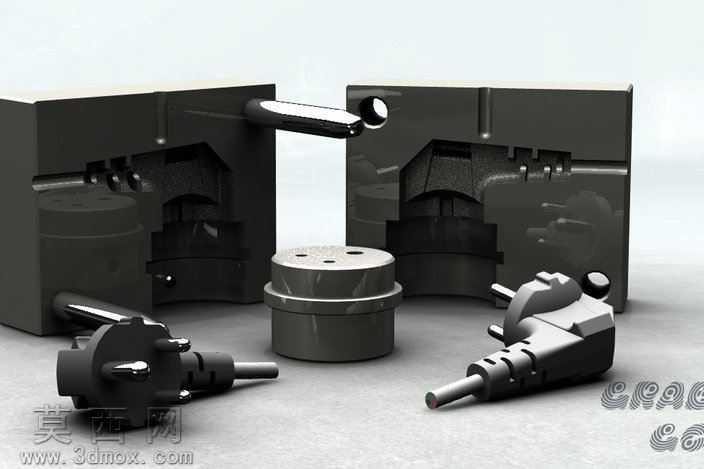

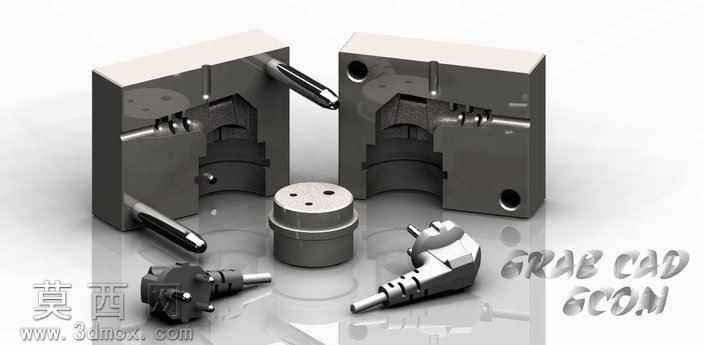

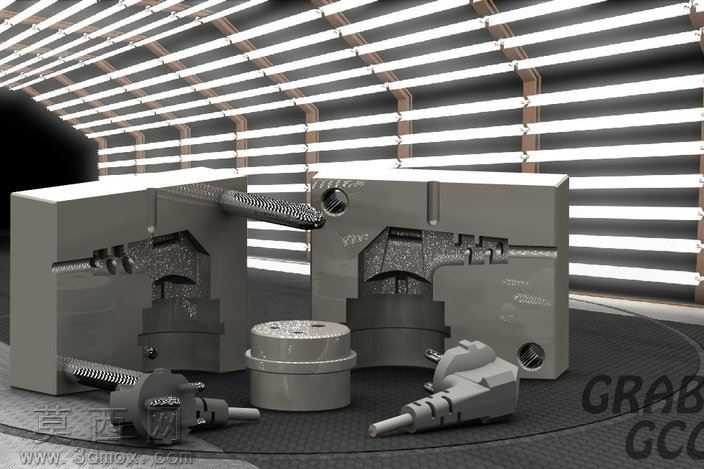

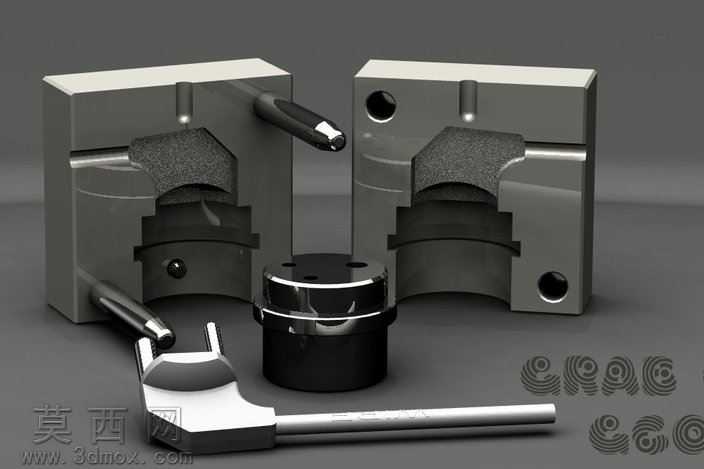

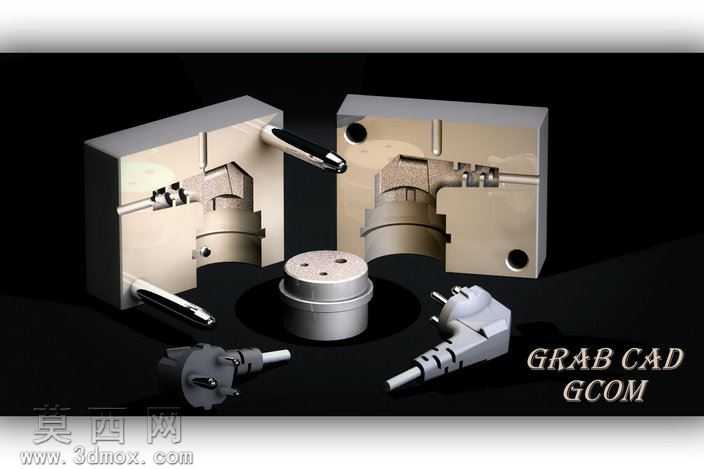

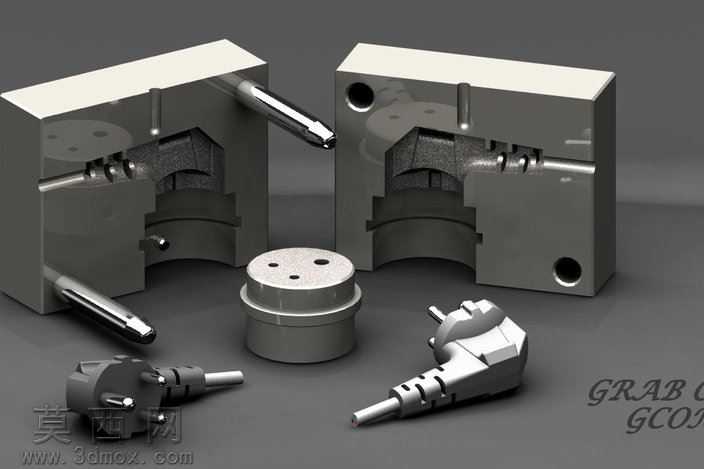

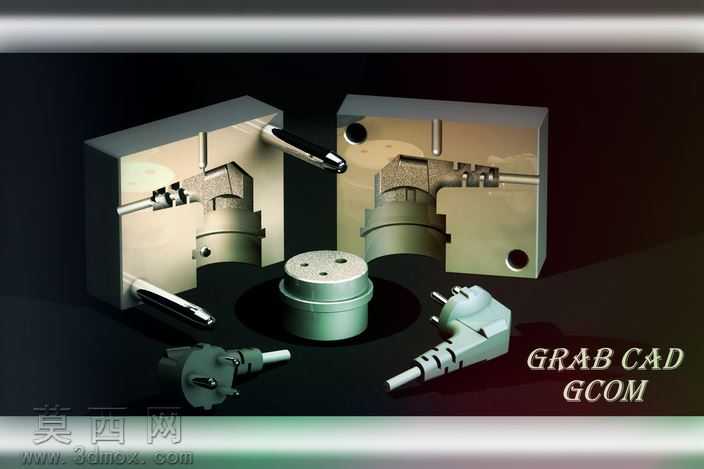

本作品为三脚插头的注塑成型模具三维设计，整体建模过程围绕插头塑件的成型需求展开，首先针对三脚插头的外形轮廓、插针定位结构、包胶包覆区域进行精准的曲面建模，还原插头尾部出线位的弧度、插针伸出端的避让结构以及插头握持面的防滑造型细节。建模阶段先完成塑件的实体构建，通过拔模分析确认所有成型面的脱模角度，针对插针嵌件的放置位置设计精准的定位槽结构，保证注塑过程中金属插针不会发生偏移溢料。模具采用一模一腔的两板模结构，分型面沿着插头的最大轮廓线进行拆分，将插针的成型避让位整合在动定模的镶件结构中，前后模仁采用整体镶拼式设计，既保证了模具的加工便利性，也便于后续生产过程中的磨损修复。流道设计采用侧浇口进胶方式，浇口位置设置在插头尾部的非外观面区域，避免进胶痕迹影响产品的外观质感，同时在插头的厚胶区域设计合理的冷却水路，水路沿着模仁的成型轮廓均匀排布，保证注塑过程中胶料冷却均匀，减少塑件的收缩变形问题。渲染阶段针对模具的金属材质进行质感调整，模仁部分采用抛光钢材的材质表现，还原模具加工后的金属光泽与表面平整度，导柱、锁模螺丝等标准件采用发黑处理的金属材质，与模仁主体形成视觉区分，插头成品部分采用哑光硬质橡胶的材质表现，还原插头包胶层的磨砂质感，金属插针部分采用亮面镀铬材质，突出金属件的导电属性与光洁度。整套模具的结构设计充分考虑了嵌件注塑的生产需求，在动模侧设计了嵌件预装的定位结构，合模过程中可以精准固定金属插针的位置，开模时采用顶针顶出的脱模方式，顶针位置均匀分布在塑件的非外观受力区域，避免顶出过程中造成塑件表面的顶白、变形问题，同时在模具的分型面位置设计了精准的排气槽结构，保证注塑过程中型腔内的空气可以顺利排出，避免塑件出现烧焦、缺胶等成型缺陷。
