工业防护型网络摄像头结构设计

这款工业防护型网络摄像头主要面向复杂工业生产场景的安防监控需求，可适配车间工位监控、设备运行状态采集、厂区周界防护、高危作业区域远程值守等多类应用场景，能够在多尘、存在轻微油污、温湿度波动较大的工业环境下稳定完成影像采集工作，替代人工完成长时间、高重复性的现场值守任务，帮助生产管理人员远程掌握现场实时状况，减少现场巡检的人力投入，同时规避高危区域人工巡检的安全风险。

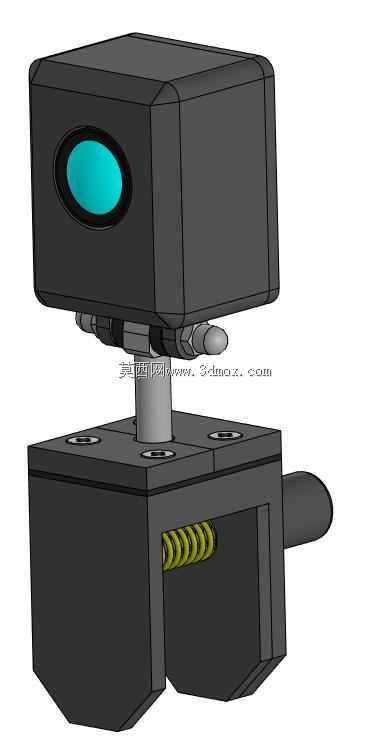

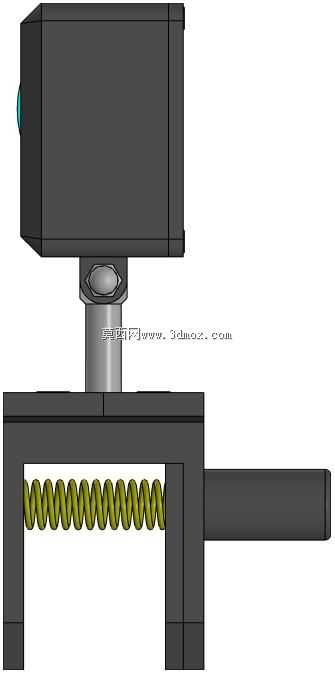

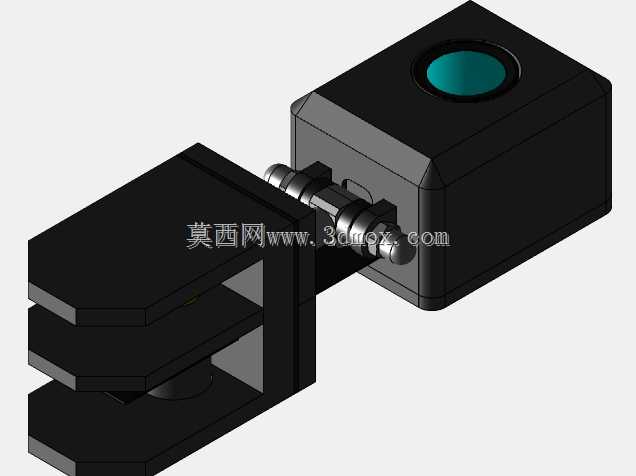

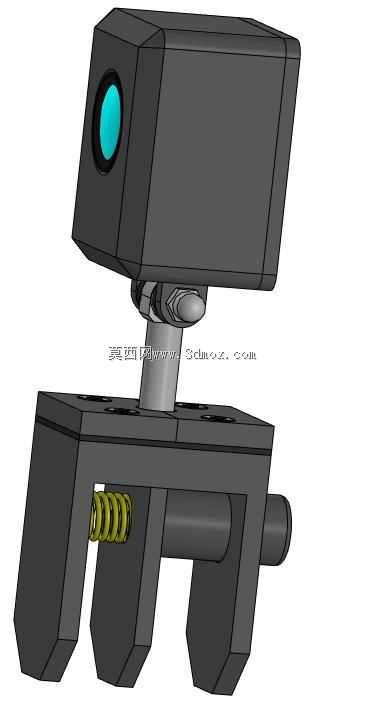

从功能特性来看，该摄像头采用分体式结构设计，上部为影像采集与镜头模组舱，正面设置带环形柔光补光的镜头区域，补光环可在低光照的车间环境下自动补光，保证采集画面的清晰度，避免因车间照明不足、设备遮挡光线导致的画面模糊问题；中部为角度调节支架，可支持水平方向360度旋转、垂直方向正负45度俯仰调节，安装完成后可根据实际监控范围灵活调整拍摄角度，无需反复拆装调整安装位；下部为设备主控与接线舱，侧面预留标准化的接线接口，可直接接入工业厂区的局域网与供电线路，支持POE供电与独立直流供电两种模式，适配不同厂区的布线条件，接线部位做了内嵌式防护设计，可避免灰尘、飞溅的切削液直接接触接线端子，降低线路故障概率。

在设计思路上，整体外壳采用方正切角的硬朗造型，摒弃消费级摄像头的圆润曲面设计，外壳壁厚做了加厚处理，可承受车间内常见的轻微磕碰、物料剐蹭，避免外力冲击损坏内部精密的光学与电路元件；镜头区域做了内凹设计，额外加装透明防护镜片，可阻挡生产过程中产生的飞屑、粉尘直接接触镜头表面，减少镜头刮花、积灰的问题，降低日常维护的清洁频率。

从安装边界来看，设备底部为平整安装面，预留四个对称的固定螺丝孔位，可直接固定在墙面、设备支架、生产线立柱等多种安装载体上，整体横向宽度控制在120毫米以内，纵向总高度不超过100毫米，安装后不会过度占用车间空间，也不会遮挡生产设备的操作路径与物料输送通道；接线接口全部设置在设备侧后方，布线时可沿安装面走线，避免线缆外露被物料剐蹭扯断，兼顾安装稳定性与布线整洁性。
