直列四缸曲柄活塞联动动力总成结构

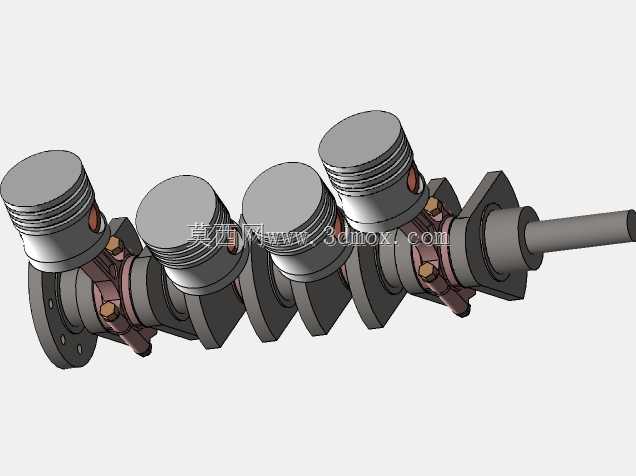

该结构为直列四缸内燃机核心动力转换单元，是车用、小型工程机械动力系统的核心组成部分，主要承担燃料化学能向旋转机械能转换的核心功能，广泛适配家用乘用车、小型农用机械、轻型工程作业设备的动力输出需求，能够为配套设备提供持续稳定的旋转动力输出，是往复式内燃机实现动力传递的核心载体。整套结构围绕曲柄连杆机构的运动逻辑展开设计，核心功能是将活塞承受的燃烧爆发压力，通过连杆传导转换为曲轴的旋转扭矩，最终向外输出动力驱动配套负载运转，同时依靠曲轴的旋转惯性带动活塞完成进气、压缩、排气的辅助冲程，实现整套动力循环的连续运转。设计过程中充分考量了往复运动与旋转运动的转换效率，四个活塞沿曲轴轴向等距排布，对应曲轴的四个曲柄销采用均匀错角布置，能够保证各缸做功冲程依次错开，让动力输出更平顺，有效降低运转过程中的振动幅度；活塞与连杆的铰接位置采用浮动销连接结构，可在往复运动过程中自动适配连杆的摆动角度，减少运动副的偏磨损耗；曲轴两端设置有法兰安装位，一端用于连接飞轮储能结构与动力输出端，另一端用于连接正时驱动、冷却水泵等附属附件，整体安装边界充分考虑了与缸体、油底壳、缸盖等外围部件的装配避让，所有运动部件的运动轨迹都经过干涉校验，确保运转过程中无部件碰撞卡滞。外形尺寸方面，整套结构沿曲轴轴向的长度适配常规直列四缸机型的缸体中心距要求，径向尺寸预留了活塞往复运动的最大行程空间，安装时可通过曲轴两端的轴承位与缸体主轴承座精准定位，法兰端的连接孔位采用标准化排布，能够匹配不同规格的飞轮与动力输出连接盘，无需额外改装即可适配多数同排量四缸内燃机的装配需求。结构细节上，活塞环槽位置预留了气环与油环的安装空间，可保证燃烧室的密封效果与缸壁润滑油的刮除回收；连杆大端采用剖分式结构，便于与曲轴曲柄销的装配与后期维护；曲轴的平衡块与曲柄为一体化设计，能够抵消活塞往复运动与连杆摆动产生的惯性力，进一步提升高转速运转下的稳定性，整套结构的运动逻辑完全符合四冲程内燃机的工作循环要求，可作为动力系统设计验证、原理教学演示的核心结构参考。
