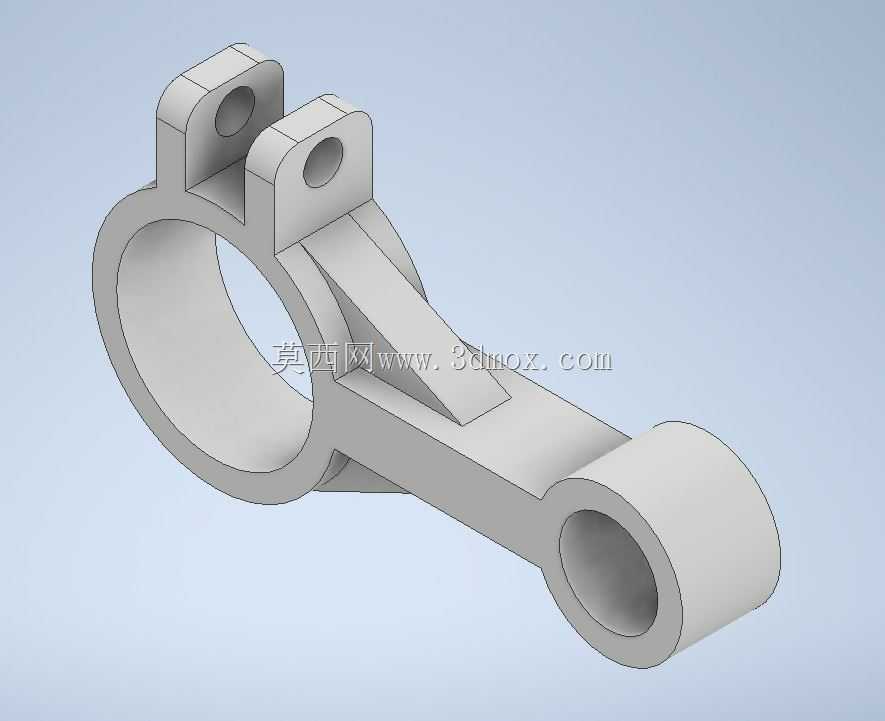

环形铰接式机械连接夹具结构设计

该夹具属于机械传动与连接系统中的配套工装构件，主要应用于中小型工业设备的杆件铰接、管路固定以及动力传递链路的连接场景，常见于轻工自动化生产线、小型农用机械操纵机构、通用输送设备的张紧调节单元中，承担载荷传递、部件定位、相对运动限位的核心作用。从实际用途来看，该构件可将环形抱紧的固定端与杆端铰接的活动端整合为一体，既可以通过大尺寸环形结构抱紧圆柱状的轴件、管件，实现与基础构件的稳固连接，又能通过末端的同轴孔位配合销轴，连接往复运动的拉杆、摆臂类零件，将固定端的支撑力传递至活动端，同时允许活动端绕销轴轴线完成小角度的摆动，适配设备运行过程中产生的位移补偿需求，避免刚性连接带来的应力集中问题。在功能特性设计上，该构件采用一体化铸造成型后精加工的工艺思路，主体结构通过加强筋连接环形基座与长条形摆臂，在环形基座上方设置两个带同轴孔的凸耳结构，可额外连接限位拉杆或复位弹簧，拓展夹具的辅助固定功能；环形基座的内孔加工有较高的尺寸精度与表面粗糙度要求，保证与被抱紧轴件的配合间隙均匀，避免运行过程中出现偏磨、松动问题；摆臂末端的铰接孔与环形基座的中心距经过严格计算，匹配对应机构的运动行程，确保铰接部件摆动时不会与周边结构产生运动干涉。设计过程中重点考量了载荷分布的合理性，在环形基座与摆臂的连接位置设置了渐变式加强筋，从环形外壁平滑过渡到摆臂上表面，既避免了直角连接处的应力集中，又能在不额外增加整体重量的前提下提升结构的抗弯、抗扭强度，适配设备运行过程中摆臂承受的交变载荷。从安装边界来看，该夹具的环形内孔为主要安装基准，安装时需将内孔完全套入对应直径的圆柱轴件，通过侧面预留的紧定螺钉孔（图中未完全展示）完成周向固定，安装过程中需保证上方两个凸耳的孔位轴线与末端铰接孔的轴线保持平行，确保连接后的摆臂运动平面与设计平面一致；整体外形的最大外轮廓尺寸以环形基座的外径、摆臂的总长度为边界，安装时需预留摆臂摆动所需的空间，避免周边构件阻挡摆臂的正常运动行程，同时上方凸耳的安装空间也需提前预留，保证配套的销轴、弹簧类零件可以顺利装配。
