汽车底盘检修坡道支撑框架结构设计

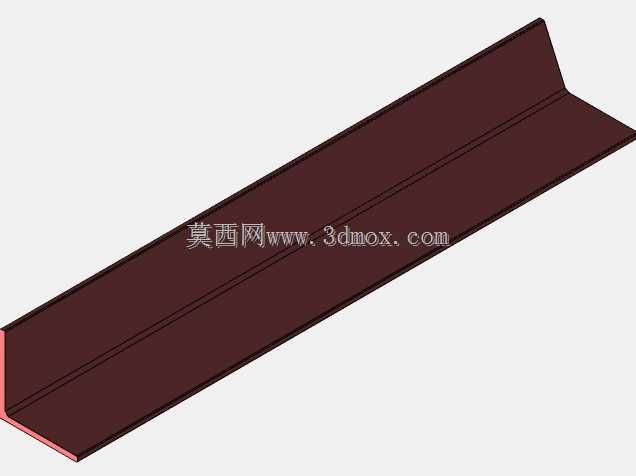

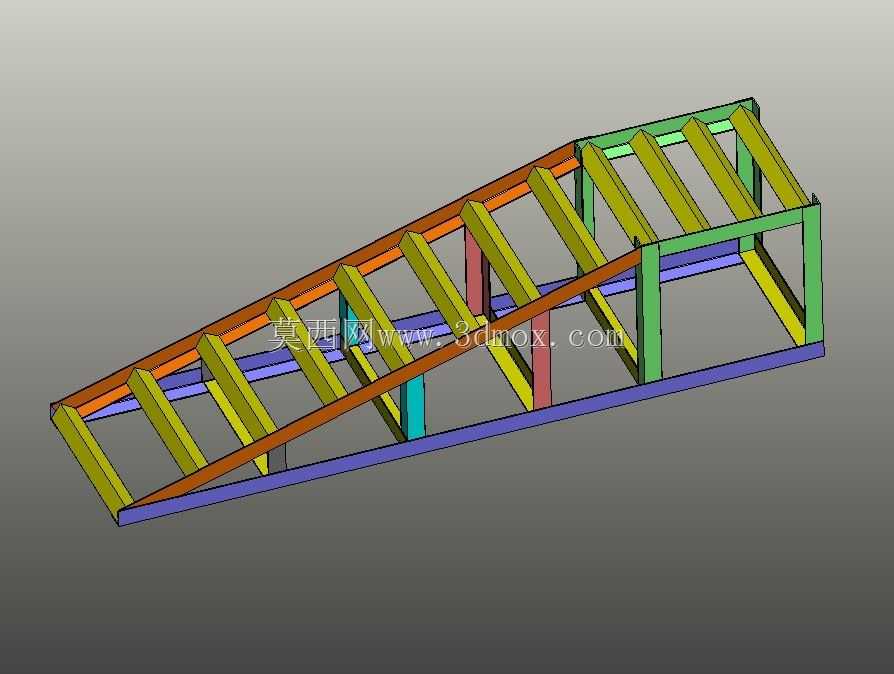

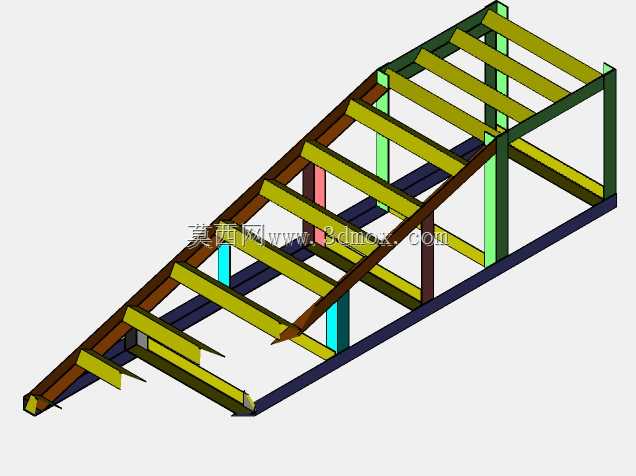

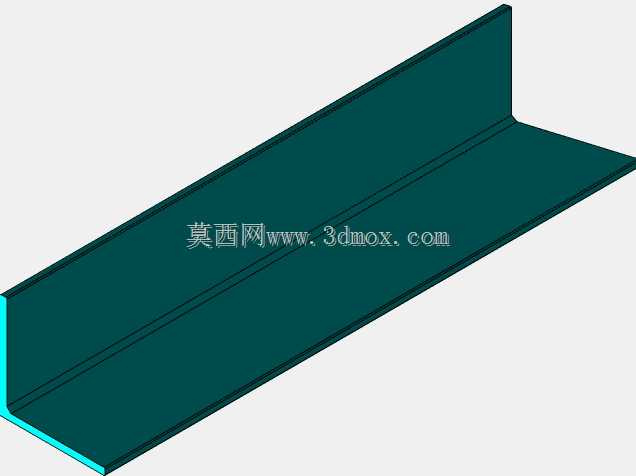

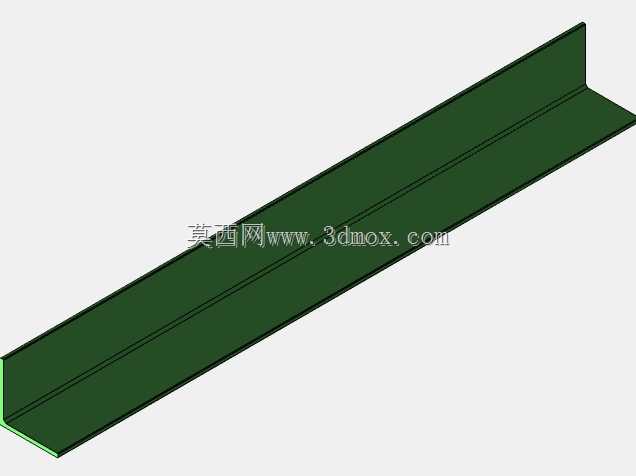

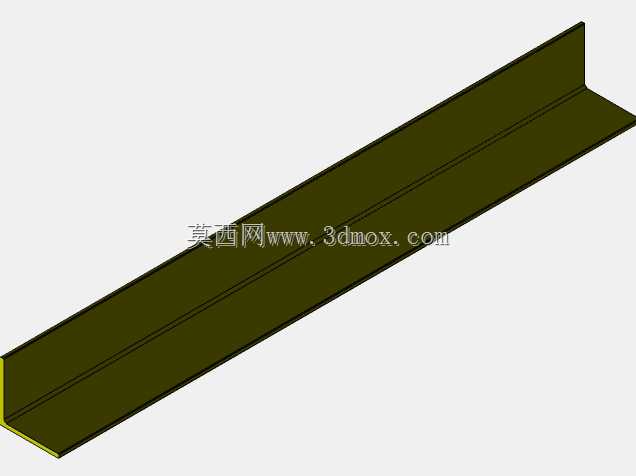

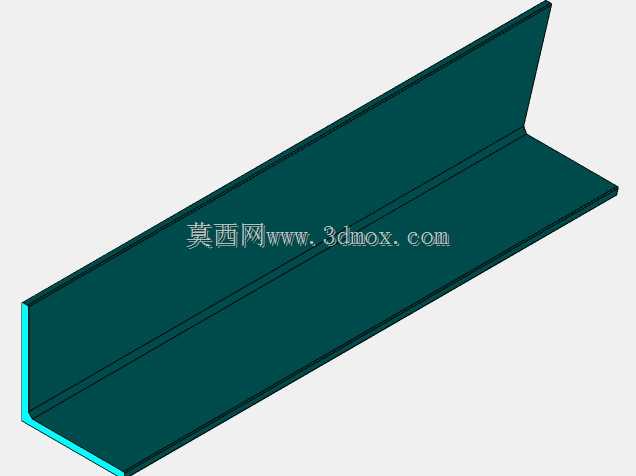

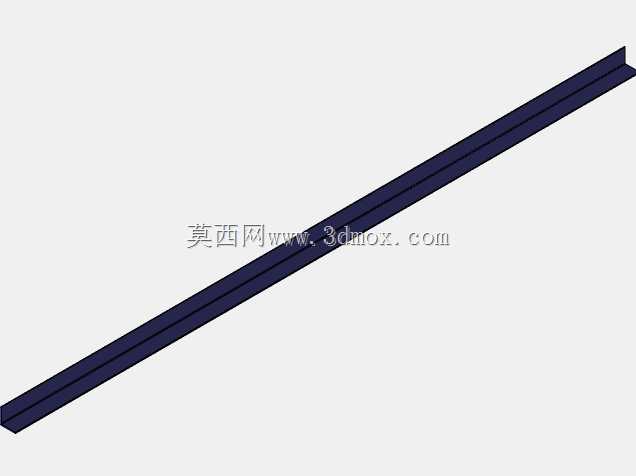

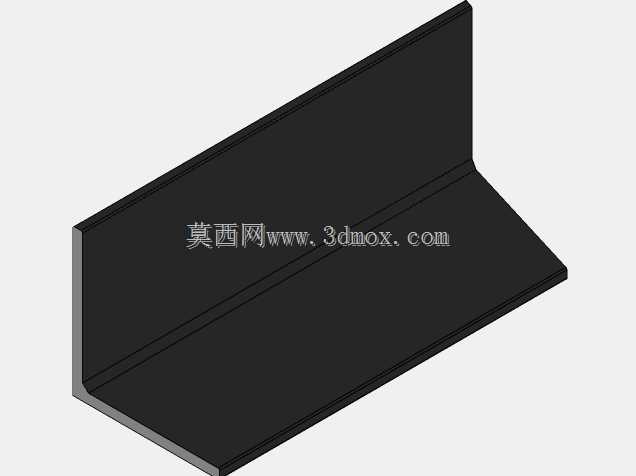

该结构为汽车底盘检修作业专用的坡道支撑框架，主要应用于汽车维修门店、车辆检测站点、汽修实训场地等场景，是供车辆低速驶上后抬升车身高度，为底盘检修、油液更换、底部部件拆装、底盘锈蚀检查等作业提供充足操作空间的承载类工装结构。从实际用途来看，该框架作为坡道的核心受力承载部分，需要承受整车重量带来的垂直载荷、车辆驶上驶下过程中的纵向冲击载荷，以及车辆停驻时的横向偏移载荷，因此整体采用型钢拼接的框架式结构，在保证整体承载强度的同时，尽可能降低结构自重，减少材料冗余。在功能特性上，该框架采用斜向布置的主体走向，匹配车辆爬坡的合理倾角，避免坡度过大导致车辆底盘剐蹭，也防止坡度过小抬升高度不足无法满足检修操作需求；框架内部等距布置横向承载梁，作为坡道面板的安装基底，每道横梁都与两侧纵向主梁牢固连接，将面板承受的车轮载荷均匀分散到整体框架上；斜向布置的加强斜撑从坡道低端底部延伸至高端立柱位置，形成稳定的三角受力结构，大幅提升框架整体的抗扭、抗变形能力，避免长期承重后出现框架弯折、焊缝开裂的问题；高端位置的竖向立柱作为坡道顶端的支撑结构，同时可作为限位结构的安装基础，防止车辆驶过坡道顶端发生坠落风险。在设计思路上，该结构优先遵循承载可靠性优先的原则，所有受力杆件的排布都对应车轮的行驶轨迹，将主要承载梁布置在车轮碾压的核心路径上，非承载区域适当减少杆件布置，在不降低整体强度的前提下控制整体重量；结构所有连接节点都采用适配焊接或螺栓连接的接口设计，既可以做成一体式焊接结构满足固定场地长期使用的需求，也可以做成螺栓拼接的装配式结构，方便场地转移时拆解运输，适配流动维修、临时检修点位的使用需求。从外形尺寸与安装边界来看，该框架整体宽度适配常规家用乘用车的轮距范围，坡道长度匹配常规车辆的爬坡能力，抬升后的高度可满足维修人员以蹲姿、卧姿在车底开展作业的空间需求，安装时仅需要将框架放置在平整硬化的地面上，低端与地面平顺衔接，不需要对地面做额外的预埋固定，即可快速投入使用，框架底部的纵梁与地面充分接触，分散整体压强，避免长期使用后出现地面凹陷、框架倾斜的问题。
