紧凑型铸铁面板家用燃木取暖炉结构

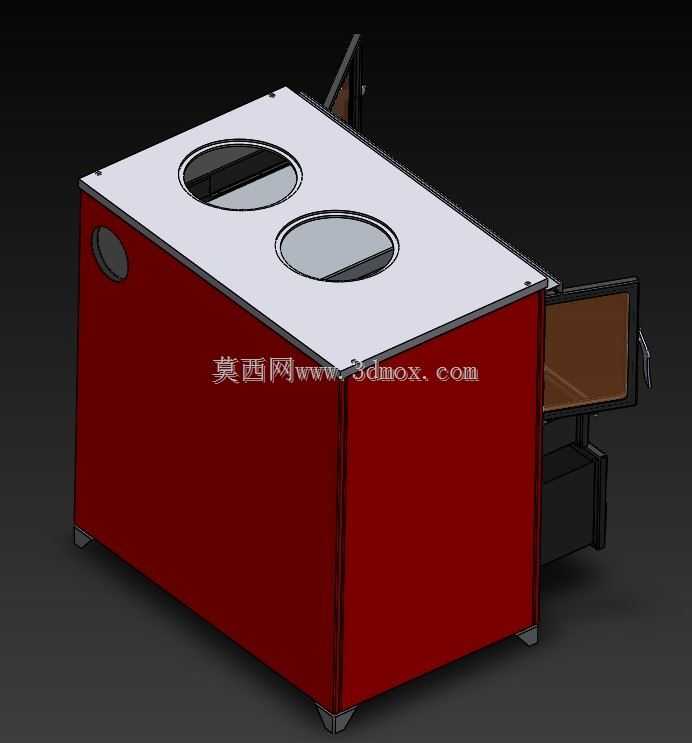

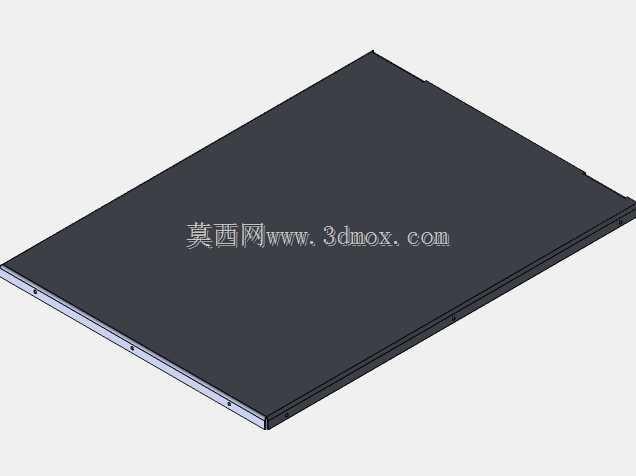

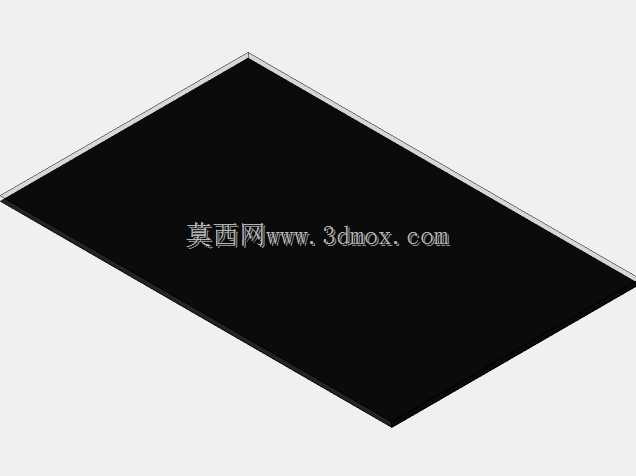

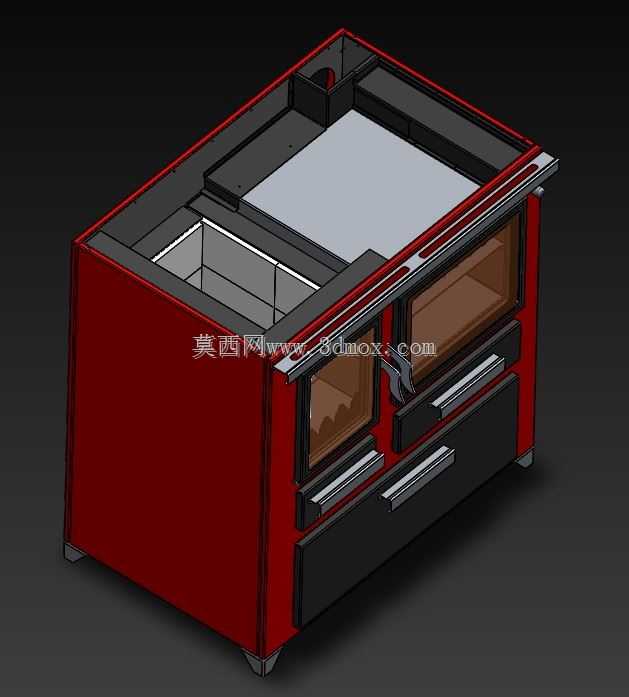

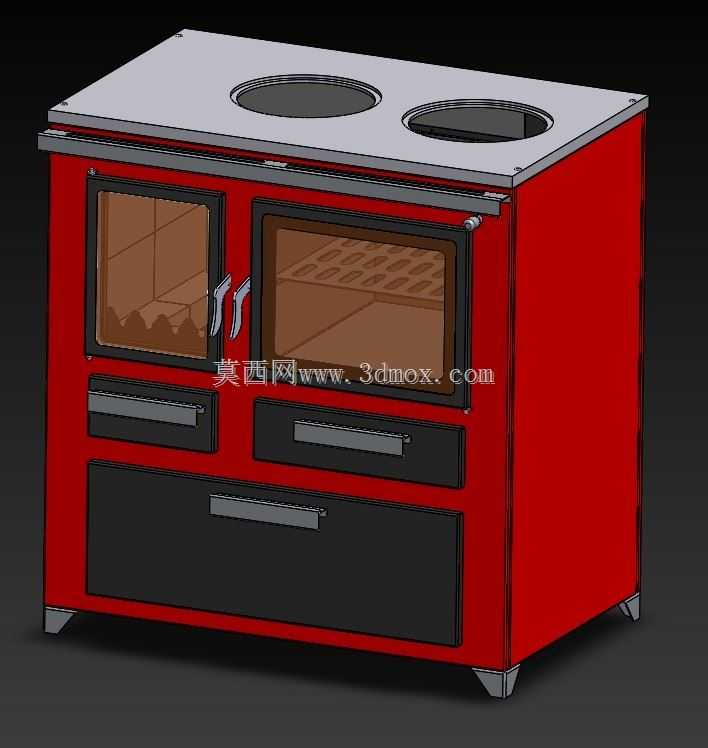

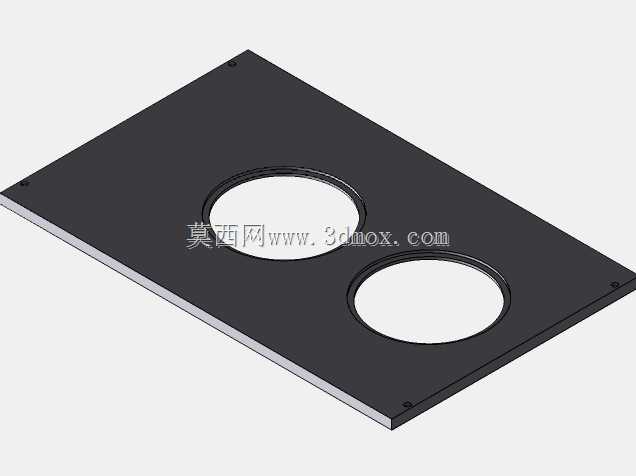

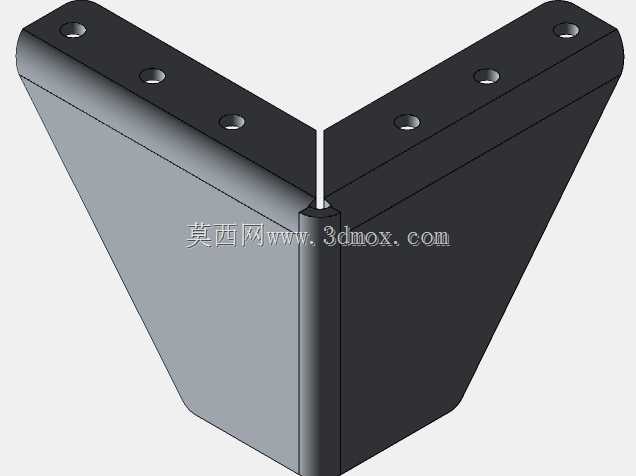

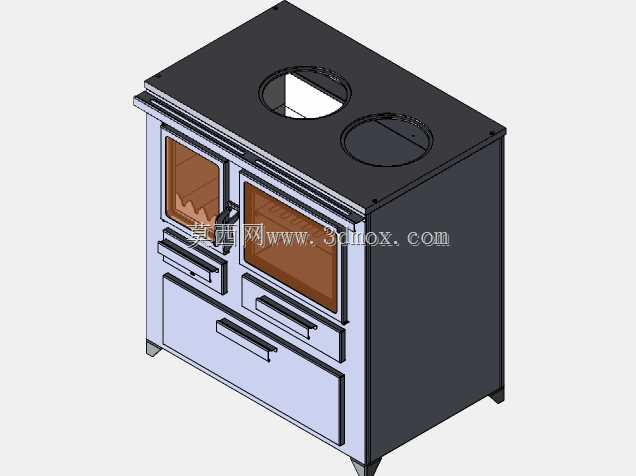

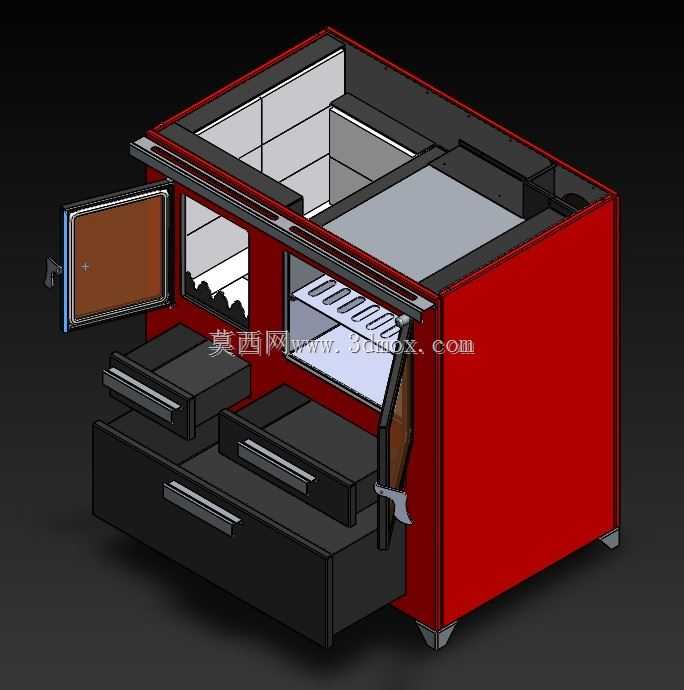

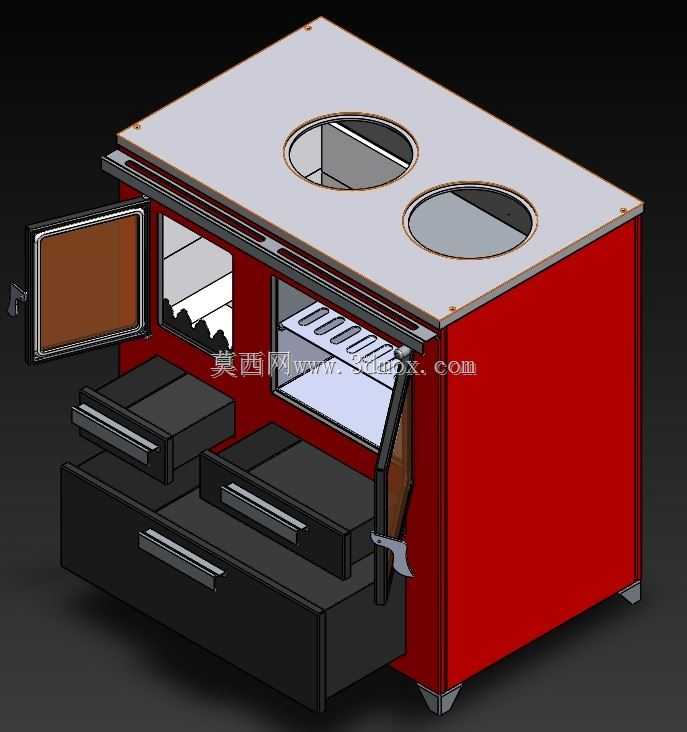

　　这款紧凑型燃木炉的设计，最初是针对城乡自建房、小型民宿、郊野营地常驻板房这类没有集中供暖、同时需要兼顾炊事功能的场景做的适配，区别于大体积的商用采暖炉，它把采暖、烹饪、储物三个功能做了高度集成，在有限的占地空间里把使用效率拉到最高。从结构布局来看，炉体整体采用柜式落地结构，底部预留了100mm左右的支撑脚高度，一方面避免炉体直接接触地面造成的热量传导损耗，防止地面铺装材料被高温烘烤变形，另一方面也给底部通风、地面清洁留出了操作空间，安装时不需要额外做抬高的地台，只要地面平整度误差在5mm以内就可以直接放置，不需要额外的固定锚栓，移位和维护都很方便。炉台顶面采用整块铸铁面板设计，设置了两个圆形炉口，靠前位置的炉口是平盖封闭结构，

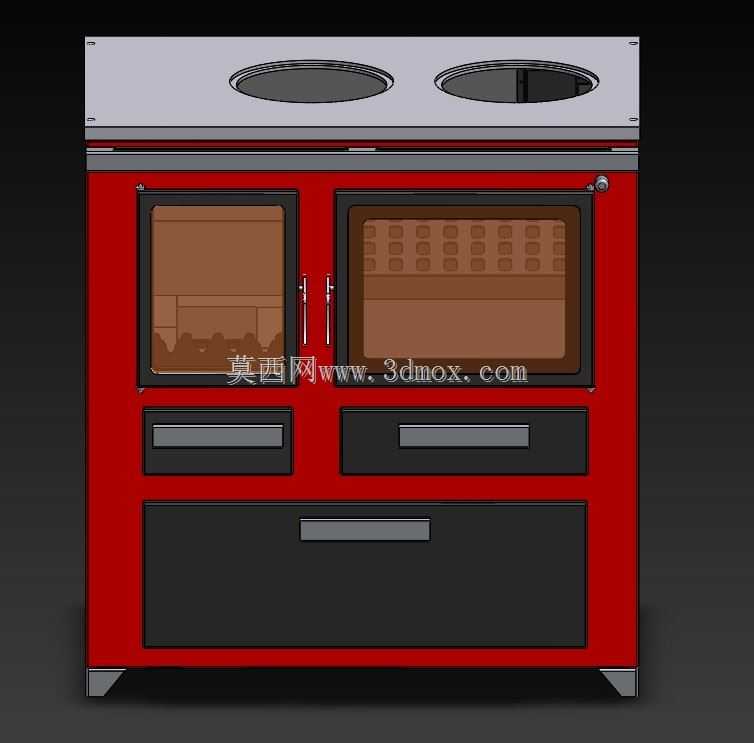

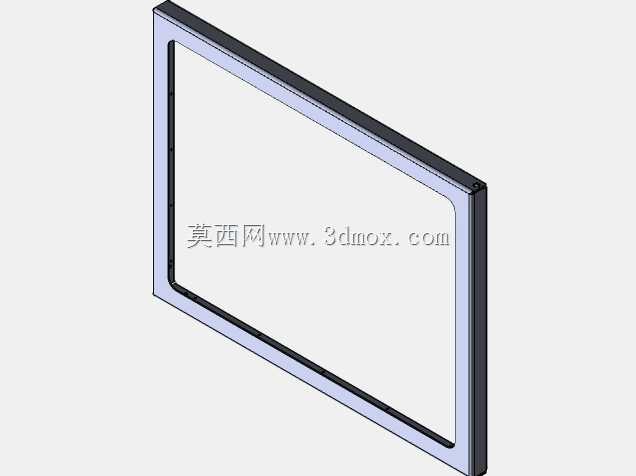

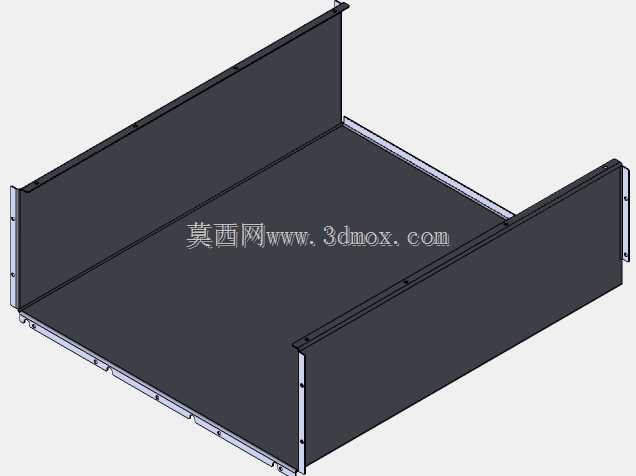

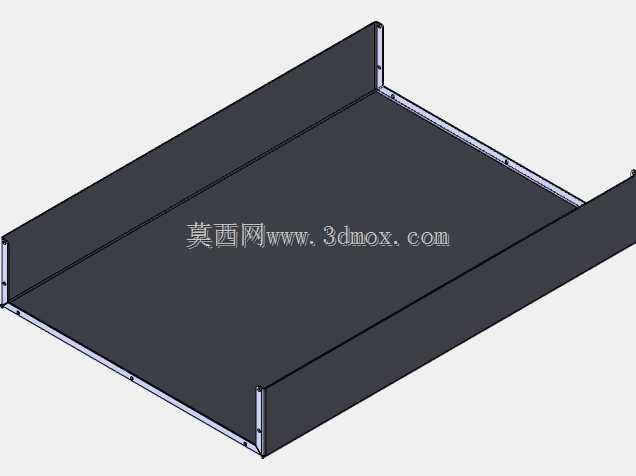

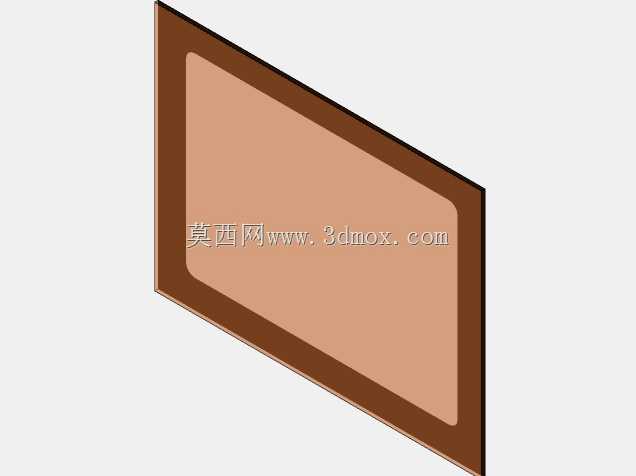

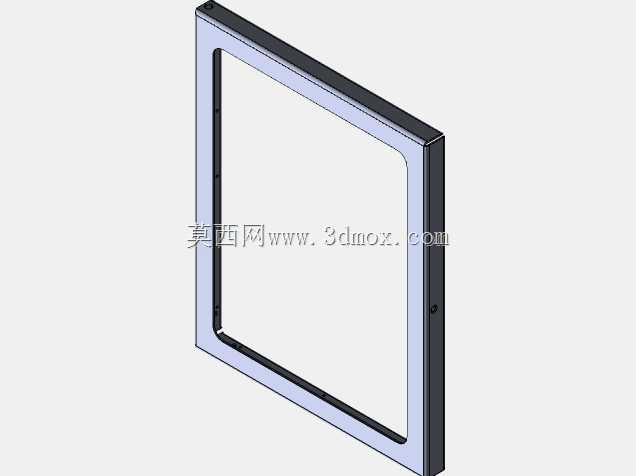

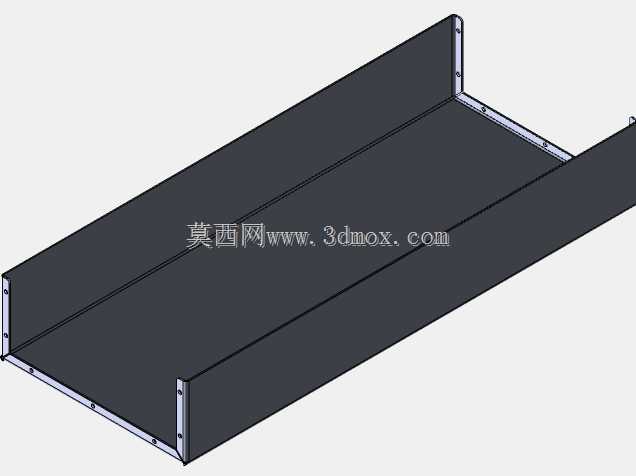

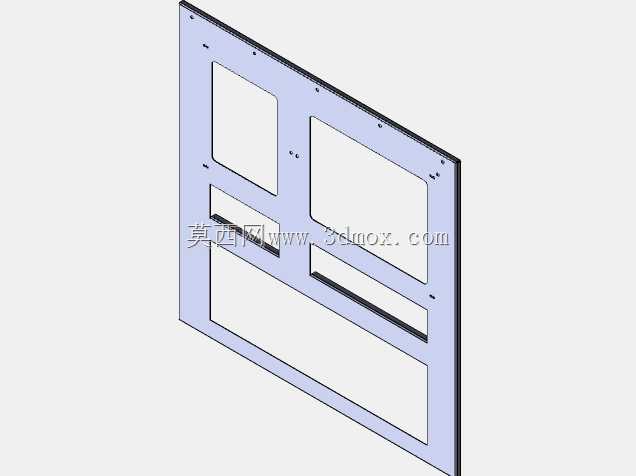

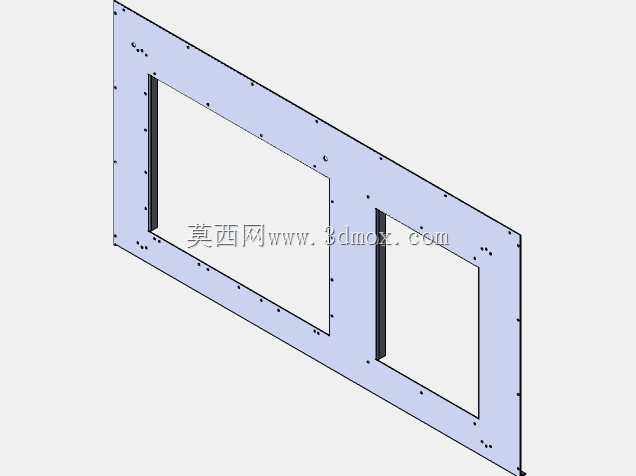

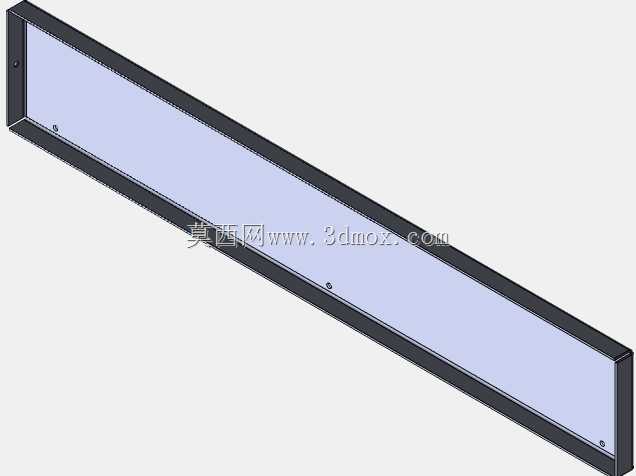

　　平时可以作为普通置物台放置锅具，需要直火加热的时候取下炉盖就能直接架锅烧水、炖煮，靠后位置的炉口预留了烟道接驳的安装位，安装时可以根据现场排烟走向选择左、右、后三个方向的烟道接口，不需要额外切割改炉体结构，适配不同建筑的排烟道布局。炉体正面设置了两个独立的观火舱门，舱门采用耐高温微晶玻璃作为视窗，玻璃周边用耐高温密封胶条做压合密封，既可以在使用时直接观察舱内木柴的燃烧状态，调整进风量控制火势，也能避免烟气从舱门缝隙溢出到室内；两个舱门下方分别设置了独立的抽拉式接灰盒，燃烧产生的炉灰会直接落到接灰盒内，清理时不需要打开炉门，直接抽出接灰盒倾倒即可，避免清理时扬尘污染室内环境。接灰盒下方设置了三层抽拉式储物抽屉，

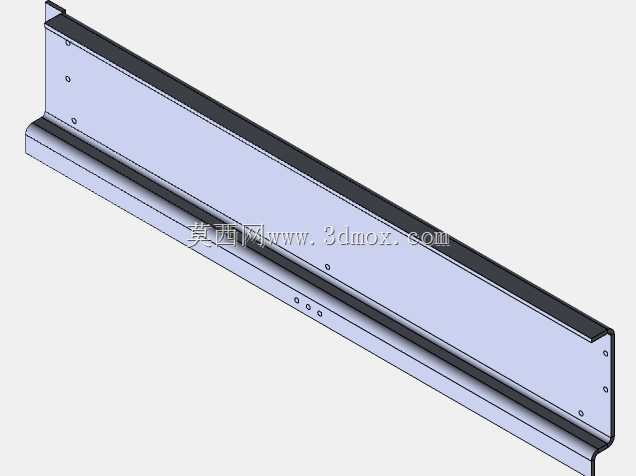

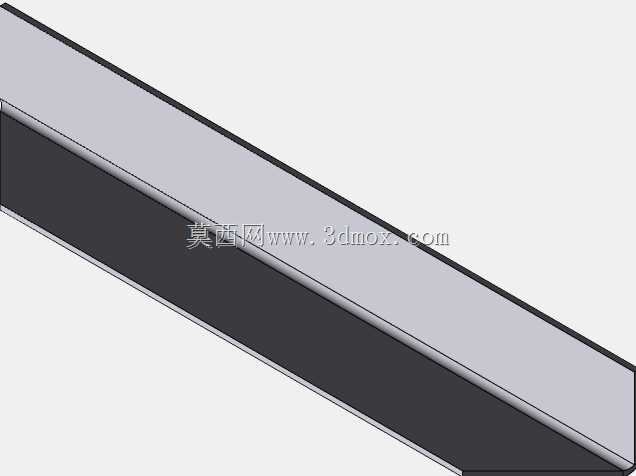

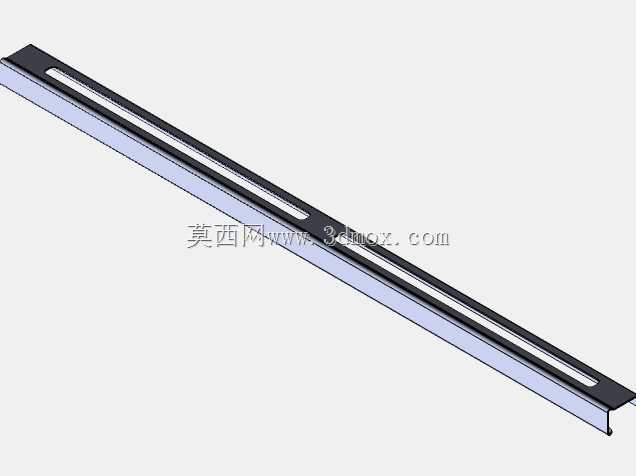

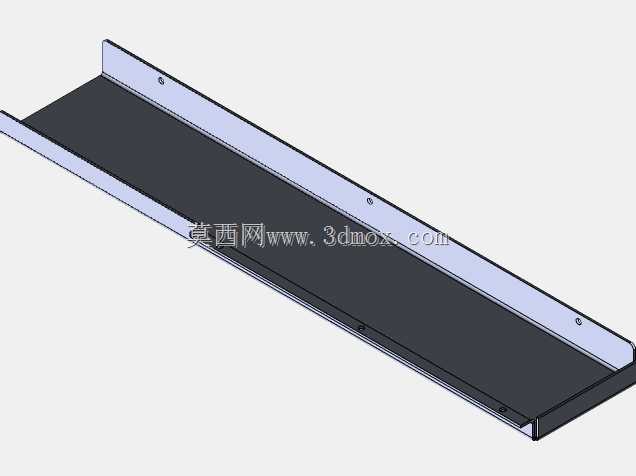

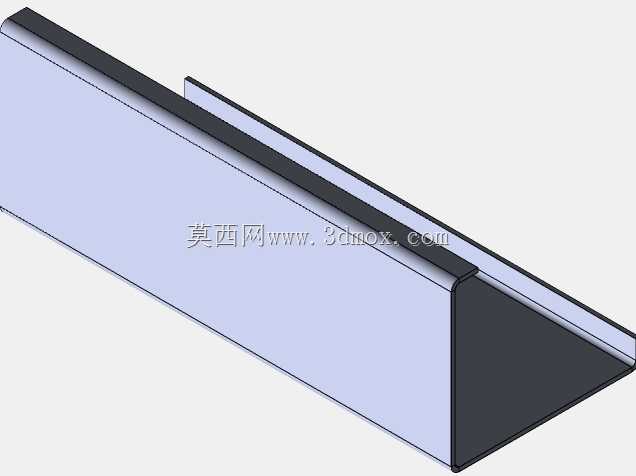

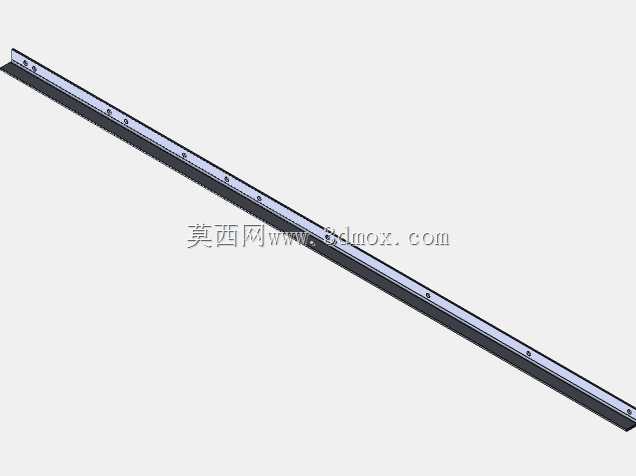

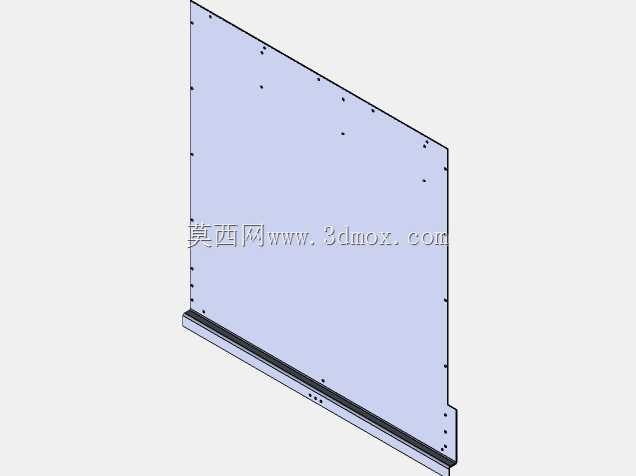

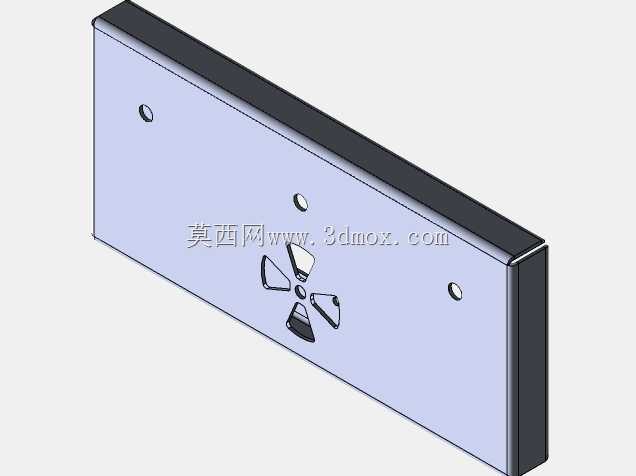

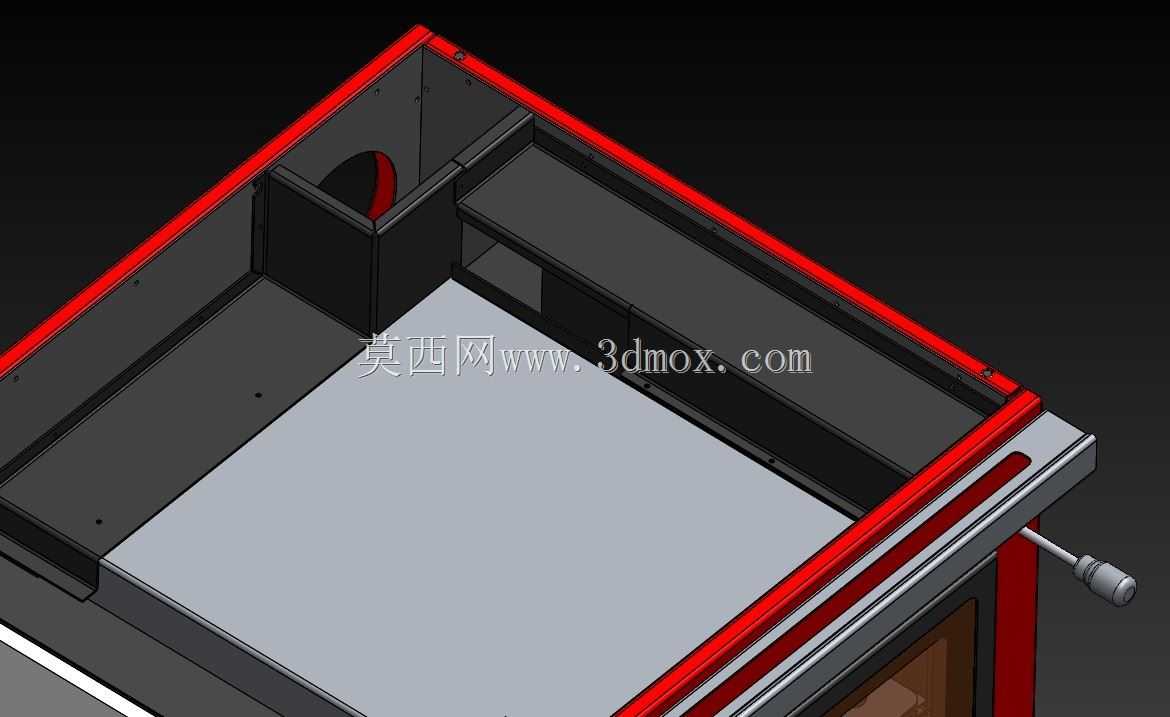

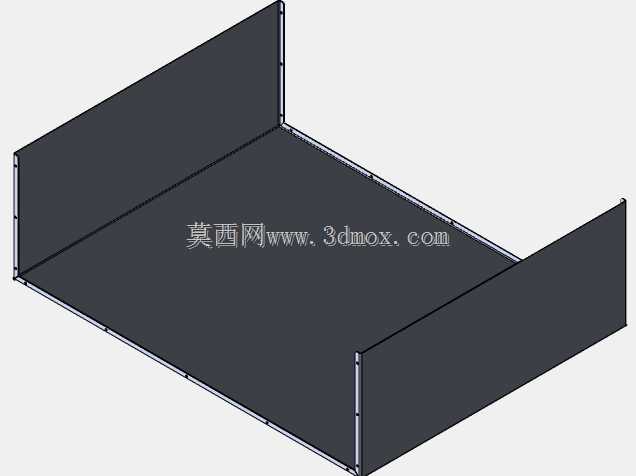

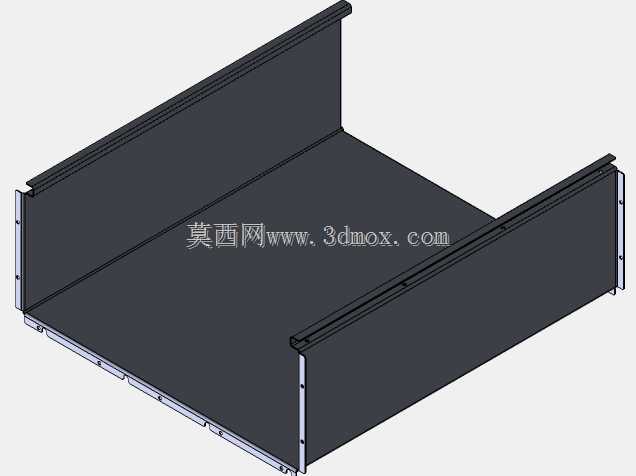

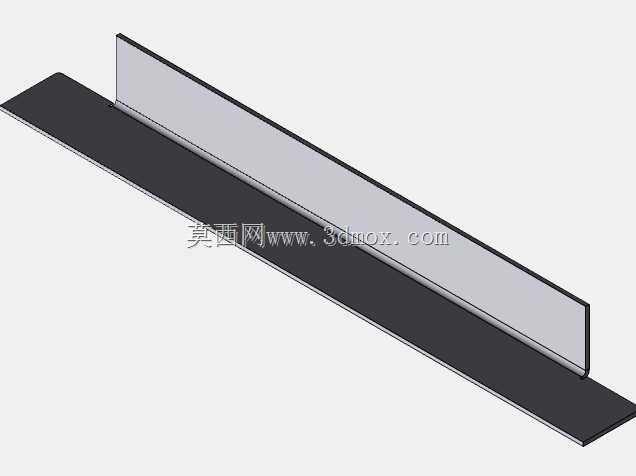

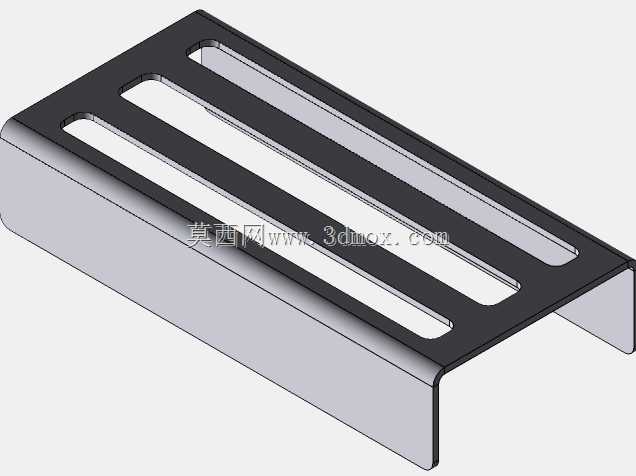

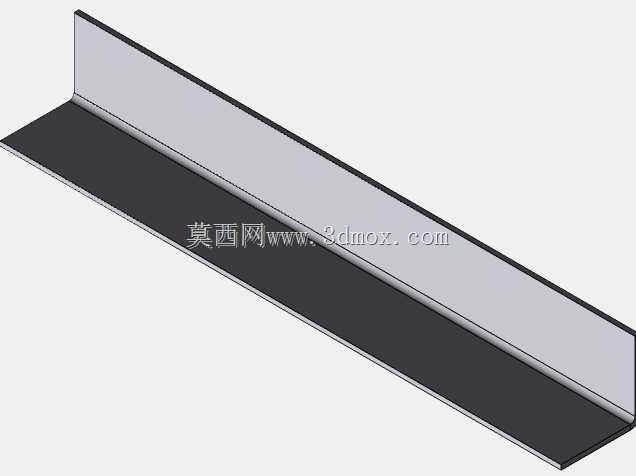

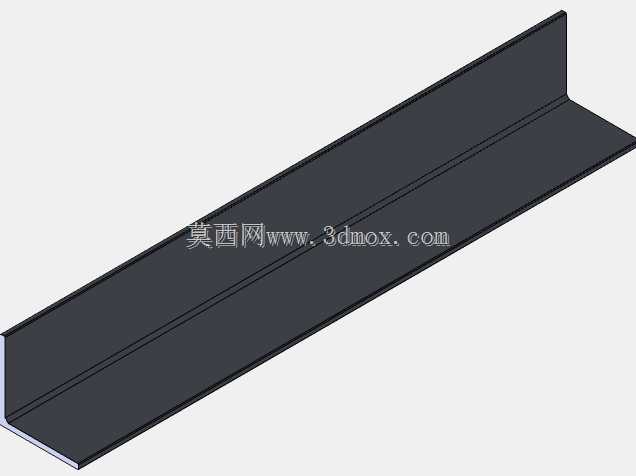

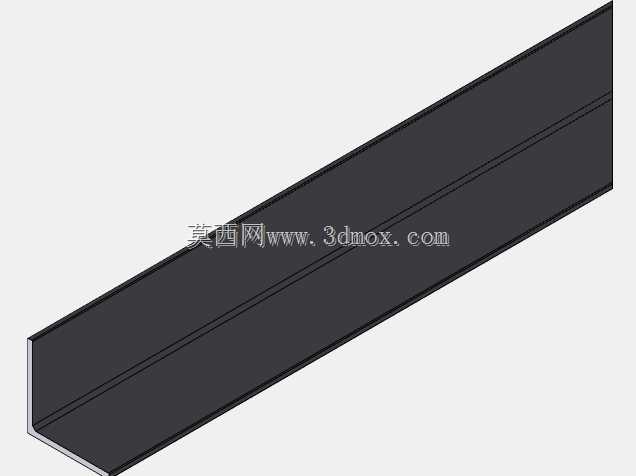

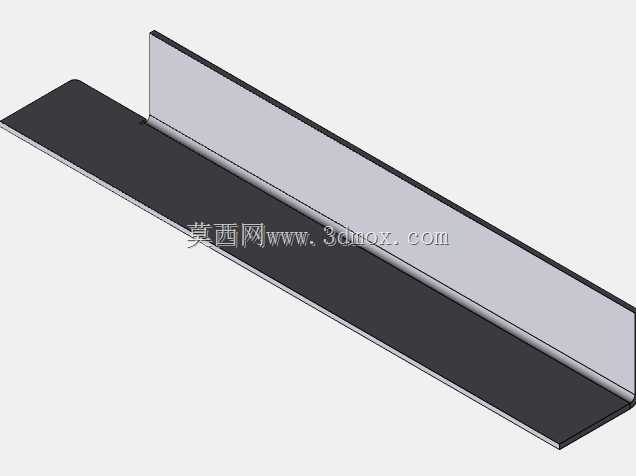

　　抽屉采用和炉体外门板一致的钣金折弯结构，滑轨采用耐高温的金属滑轨，不会因为长期受炉体辐射热出现变形卡滞，平时可以存放火钳、点火器、备用干木柴这类常用的炉具配件，不需要额外在炉边放置置物架，进一步节省室内占用空间。在热效率设计上，炉体内腔做了折流挡火板结构，木柴燃烧产生的高温烟气不会直接顺着烟道排走，会在挡火板的导流作用下在炉体内腔做二次循环，充分把热量传导到炉体侧壁和顶面面板，再通过辐射换热提升室内温度，相比直排式的简易燃木炉，热效率能提升30%左右，同时也能降低排烟温度，减少烟道的防火安全隐患。进风结构采用底部可调式进风设计，进风口设置在炉体底部前侧，通过滑动风门挡板就能控制进风量大小，不需要打开舱门就能调整燃烧烈度，

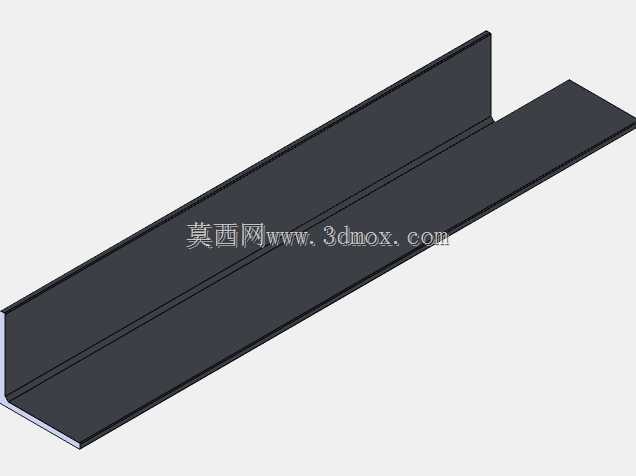

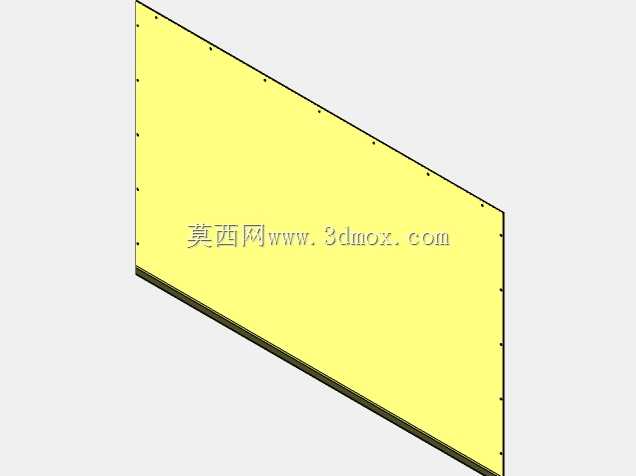

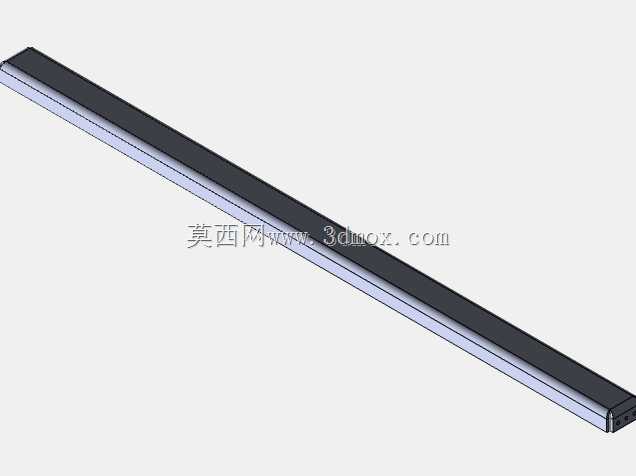

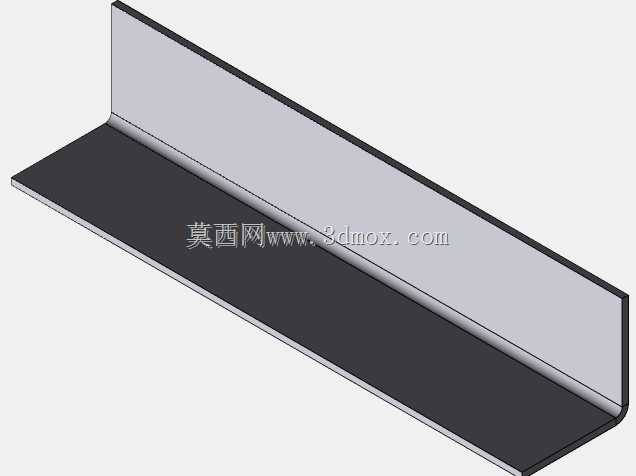

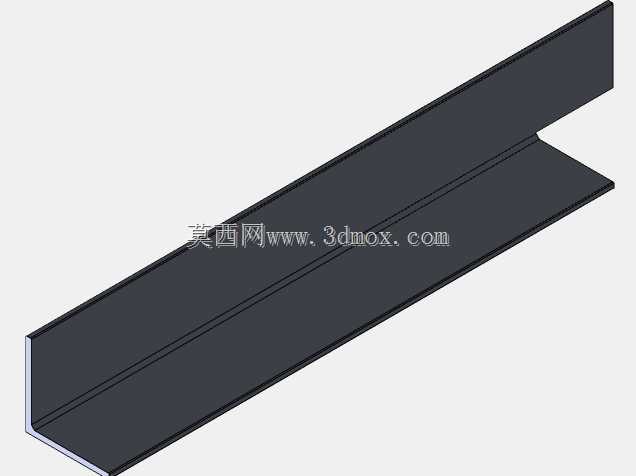

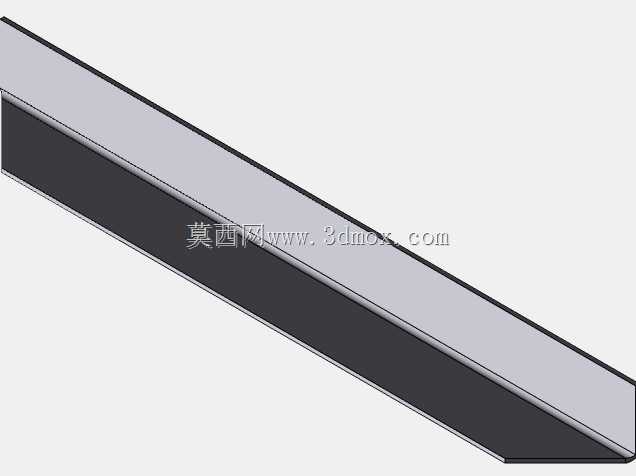

　　在封火状态下把进风口调到最小，一次添入足量干木柴可以维持4-6小时的缓慢燃烧，不需要夜间频繁起来添柴。考虑到使用安全，炉体所有外露的金属边角都做了R3以上的圆角倒钝处理，没有尖锐的冲切毛边，避免日常操作时磕碰划伤；观火窗的微晶玻璃可以承受700℃以上的持续高温，即使遇到冷水溅落也不会出现炸裂，日常清洁时可以直接用湿抹布擦拭表面的烟炱痕迹。整个炉体的外形宽度控制在900mm以内，深度控制在600mm，高度在850mm左右，和常规家用橱柜的操作高度保持一致，既可以独立放置在房间角落，也可以嵌入到开放式厨房的橱柜阵列中，不会因为高度差影响整体空间的视觉协调性。在结构建模的时候，所有钣金件的折弯系数都按照常规冷轧钢板的加工参数做了预留，焊接位置都预留了1.5mm的焊接收缩余量，各个抽拉部件的配合间隙都控制在2mm，既保证抽拉顺畅，也不会因为间隙过大出现晃动，生产时不需要做额外的配磨调整，直接按照三维模型拆图下料就能完成组装，适合小批量的钣金加工厂直接投产。
