带泳池院落独栋住宅整体布局设计

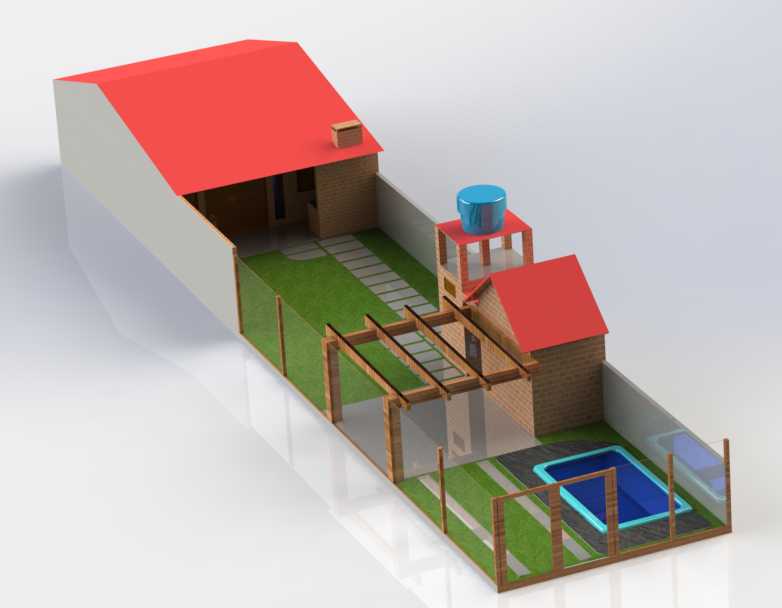

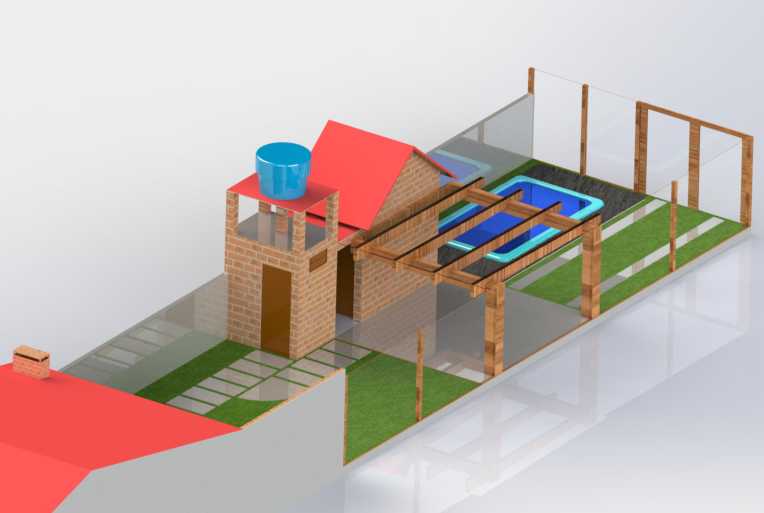

该模型呈现的是带独立院落的独栋住宅整体空间布局，从结构设计视角看，整体采用狭长型地块适配思路，贴合村镇自建房常见的面宽窄、进深长的用地特征，主体建筑靠地块后侧布置，预留出完整的前院空间做功能分区。主建筑采用单坡斜顶搭配红色屋面的设计，屋面坡度适配常规多雨地区排水需求，檐口伸出墙体300mm做无组织排水边界，建筑侧墙与院落围墙做一体化衔接，减少额外的砌筑接缝处理。前院空间做了明确的功能拆分，靠近入户位置预留硬质铺装步道，步道两侧做绿化种植区，用木质围栏做区域软分隔，避免不同功能区的动线交叉。院落中段设置开放式木质廊架，廊架立柱采用100*100mm的方通等效截面，横梁间距控制在800mm，可满足后期加装遮阳篷、爬藤植物架的安装需求，廊架下方预留休闲活动空间，边界与周边绿化区做100mm高差处理，避免雨天积水倒灌。院落最外侧设置嵌入式露天泳池，泳池边缘做蓝色包边防滑处理，池体周边预留1200mm宽的检修通道，方便后期设备维护与清洁作业。地块侧上方设置独立的高架储水塔，塔架采用框架式结构，支撑高度高出主建筑屋面1500mm，可依靠重力实现院落内绿化浇灌、泳池补水的自流供水，减少额外增压设备的投入。围墙沿地块红线整体布置，高度控制在1800mm，兼顾院落隐私防护与通风采光需求，主建筑旁的附属小屋采用与主建筑一致的红顶设计，可作为设备间或储物空间使用，屋面同样做坡度排水处理，与主建筑的排水方向保持一致，避免屋面雨水冲刷院落步道。整个模型的所有构件安装边界都预留了常规施工的操作余量，比如廊架立柱与围墙的间距保持500mm以上，泳池与侧围墙的间距满足管线铺设的空间要求，储水塔的基础位置避开了下方管线的铺设路径，整体布局既满足日常居住的功能需求，也兼顾了庭院休闲的使用场景，结构拆分逻辑清晰，可作为自建房方案设计、庭院布局规划的三维参考依据，各功能区的尺寸比例都符合民用建筑设计的常规规范，动线规划无交叉冲突，不同功能区块的衔接过渡自然，没有冗余的结构设计。
