大尺寸封闭式FDM熔融沉积3D打印设备结构

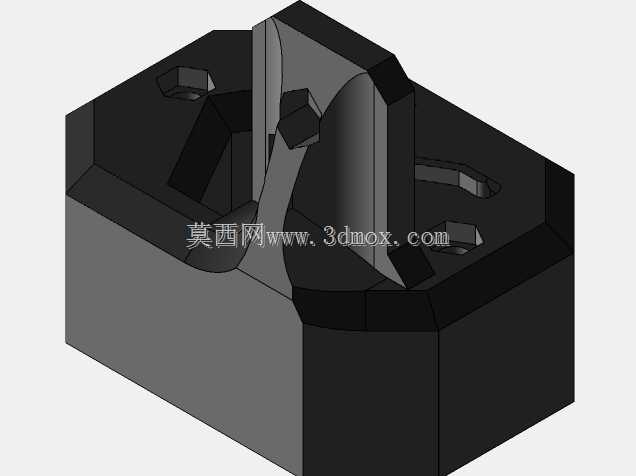

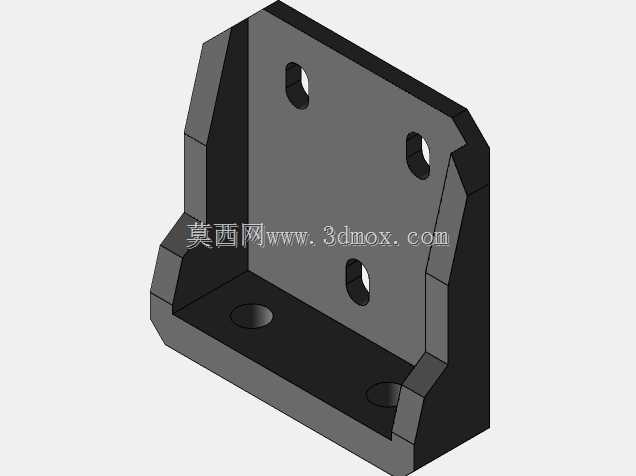

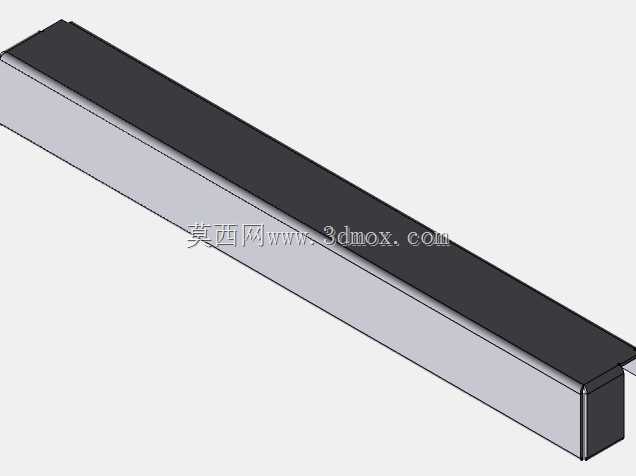

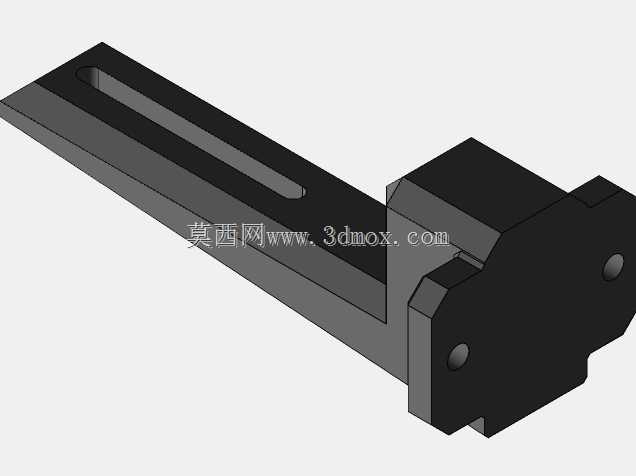

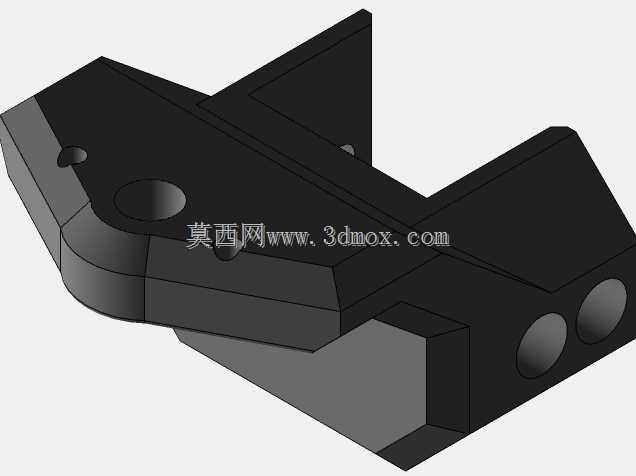

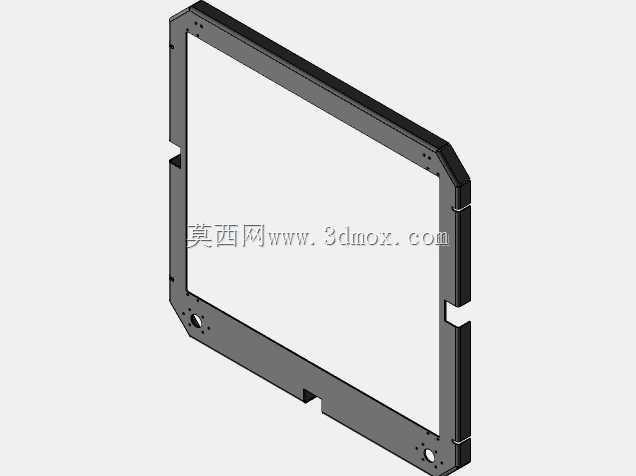

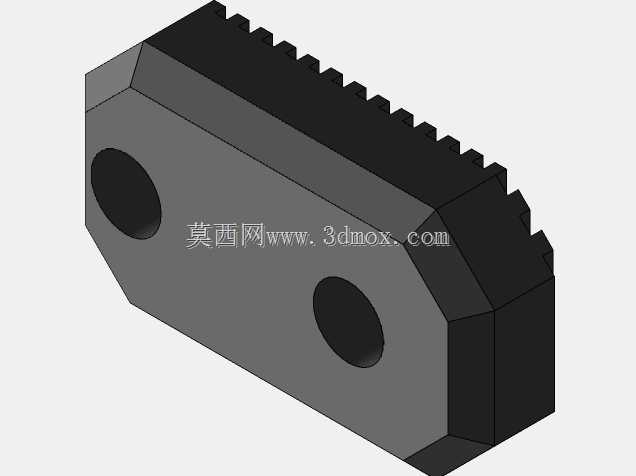

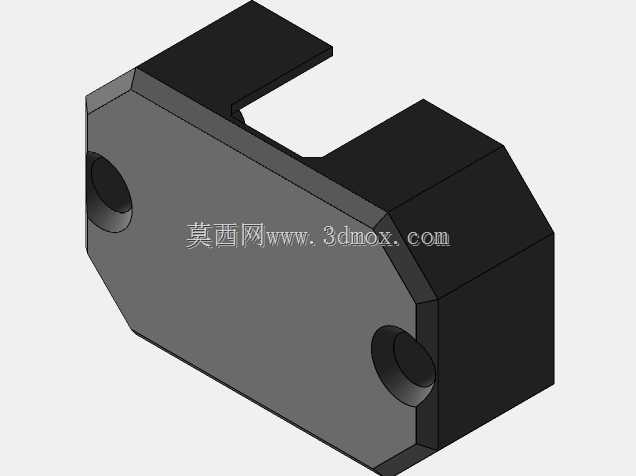

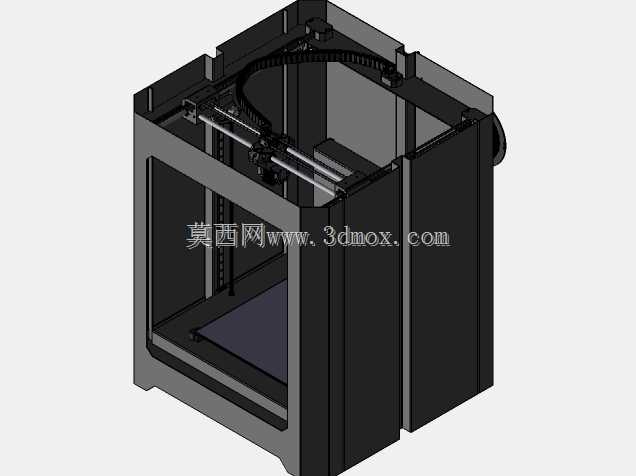

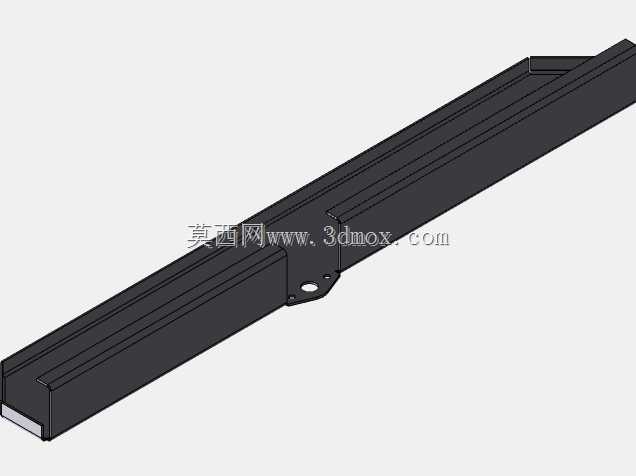

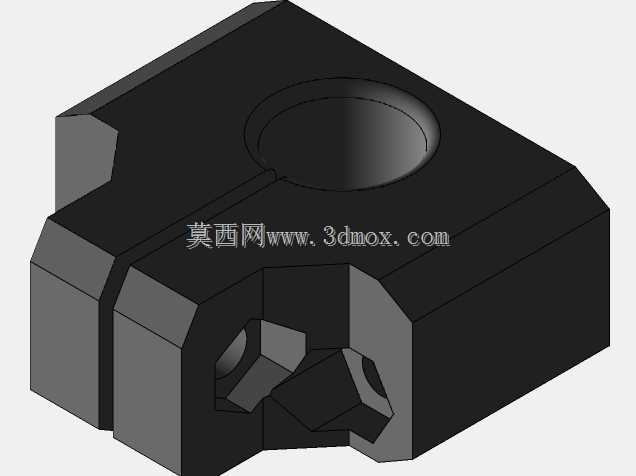

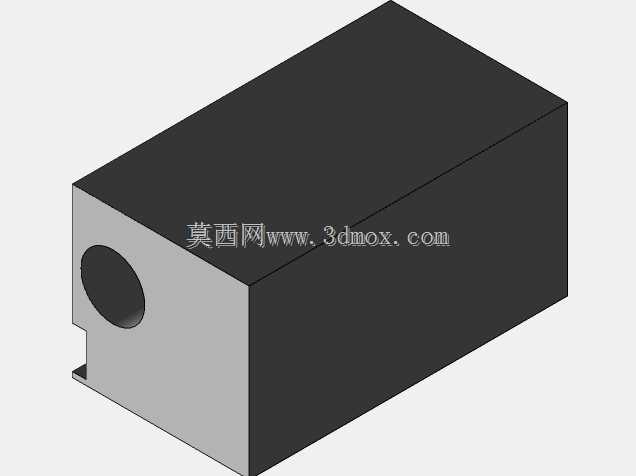

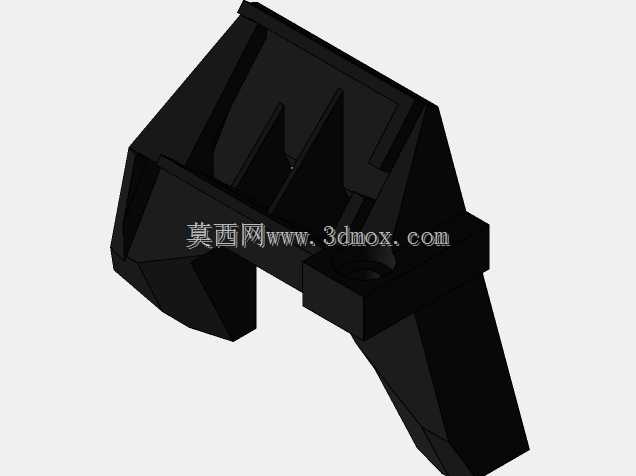

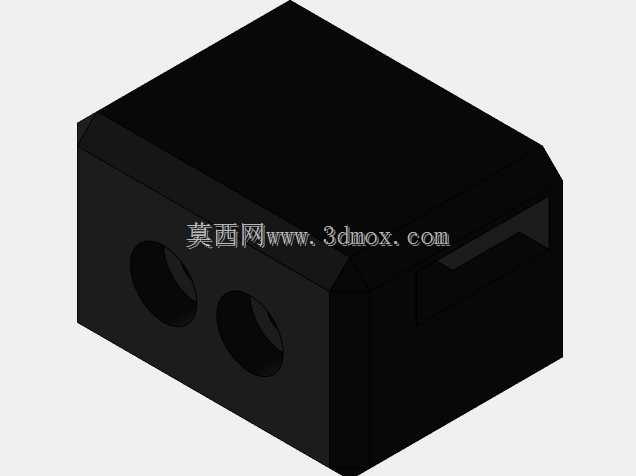

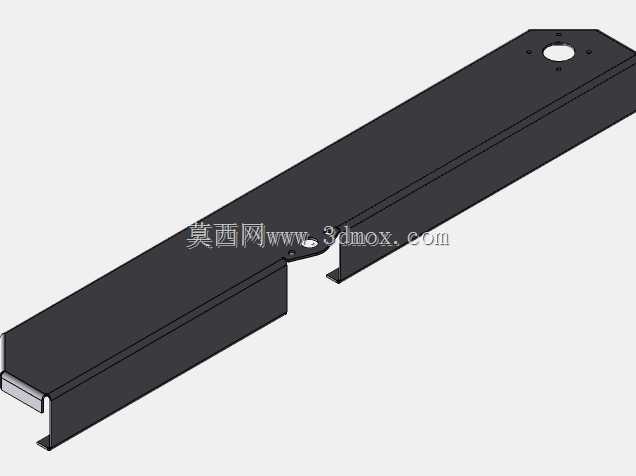

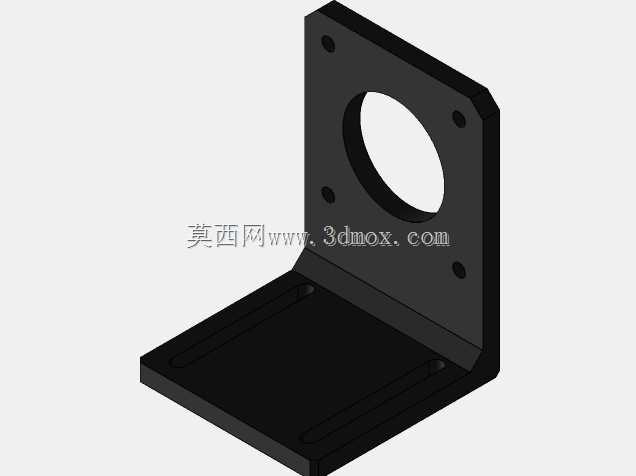

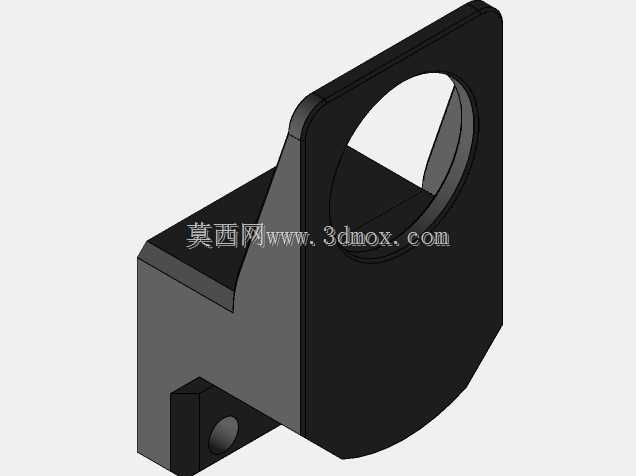

　　这款增材制造设备的结构设计，核心瞄准工业级大尺寸制件的批量打印需求，区别于桌面级小尺寸机型的开放式框架，整体采用箱式封闭承载结构，成型腔有效作业空间达到500mm×500mm×500mm，能够覆盖绝大多数中小批量工业手板、工装夹具、定制化功能件的一次成型需求，无需对模型进行拆分拼接，大幅减少后处理环节的拼接打磨工作量，也避免了拼接位置的强度缺陷问题。从机架的结构设计逻辑来看，整体采用铝型材拼接的框架作为主承载基体，外侧搭配封板形成封闭腔体，这种设计一方面能够在打印ABS、PC等易翘曲的工程材料时，维持腔体内温度场的均匀稳定，减少因温度骤变产生的制件翘曲、层间剥离问题，另一方面封闭式的结构也能阻隔打印过程中产生的细微颗粒物外溢，

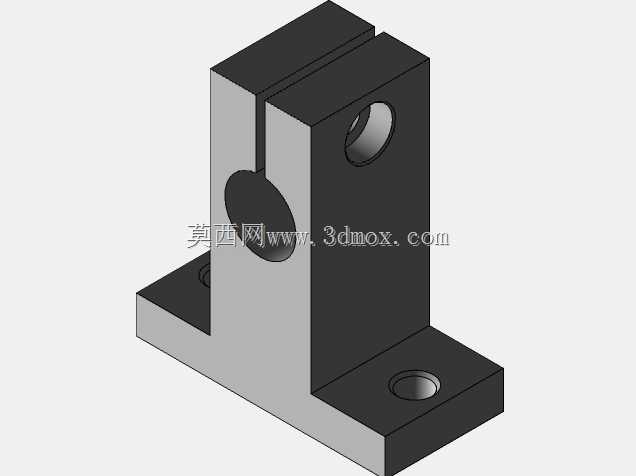

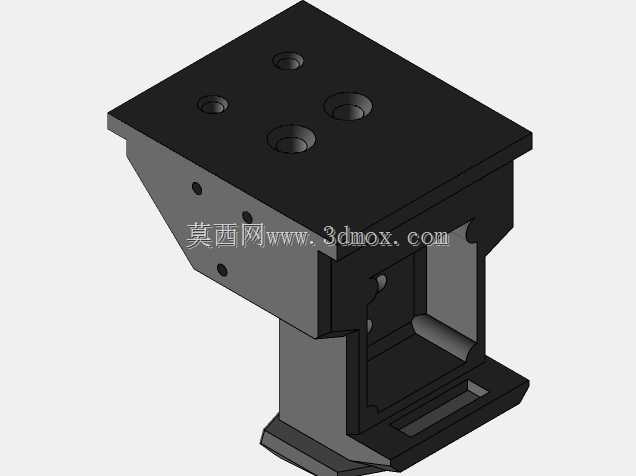

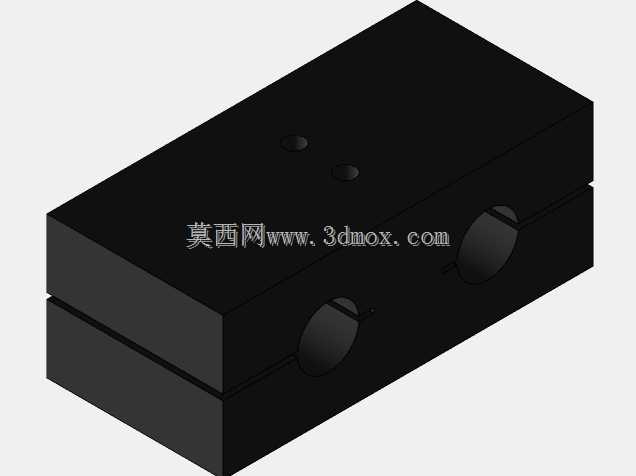

　　同时降低运动部件运行时的噪音向外传递，适配车间、办公区、研发实验室等多场景的安装使用，不需要额外设置独立的隔音防尘隔间。运动系统的布局上，采用了经典的CoreXY运动结构方案，X/Y轴传动组件集成在顶部龙门框架上，相比传统的十字轴运动结构，能够有效降低运动部件的整体重量，提升高速运动下的动态响应精度，打印过程中喷头的运行轨迹更平稳，减少高速打印时的振纹产生，Z轴则采用双导轨搭配丝杆传动的垂直升降结构，承载热床平台做上下运动，长行程下的平台运行垂直度更有保障，不会因为平台悬臂负载产生倾斜偏移，保证大尺寸制件打印全程的层厚一致性。设备的安装边界设计也充分考虑了现场部署的实用性，整体外轮廓尺寸在成型腔基础上预留了运动组件、电气仓、

　　走线槽的安装空间，后侧预留了通风过滤组件的安装位，侧面预留了耗材架、操作屏的安装接口，底部可搭配可调脚杯或者脚轮，方便设备就位后的水平调节以及短距离移位，不需要额外预留过多的周边操作空间，日常维护时只需要打开前侧的舱门就可以完成取件、平台调平、喷头清理等常规操作，后侧的电气仓采用独立分隔设计，将主控板、电源、驱动模块等电气元件与成型腔隔离开，避免腔体内的高温、耗材挥发物影响电气元件的使用寿命，也减少电气故障引发的安全隐患。从实际应用场景来看，这款设备既可以用于工业设计环节的手板验证，打印装配验证用的功能样件，也可以用于小批量定制化零件的直接生产，比如工装夹具、定制化治具、非标零部件的小批量制造，相比传统机加工方式，

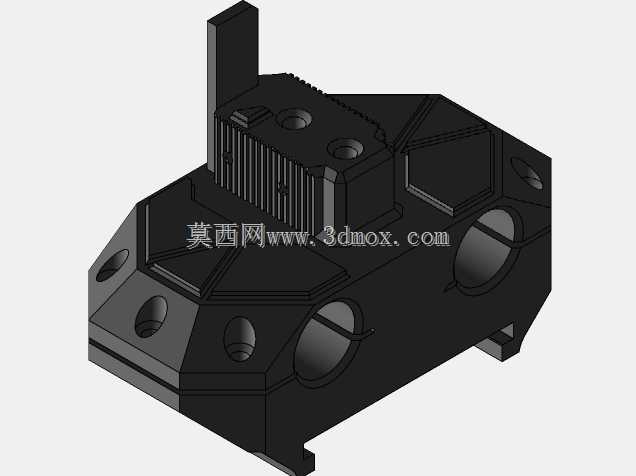

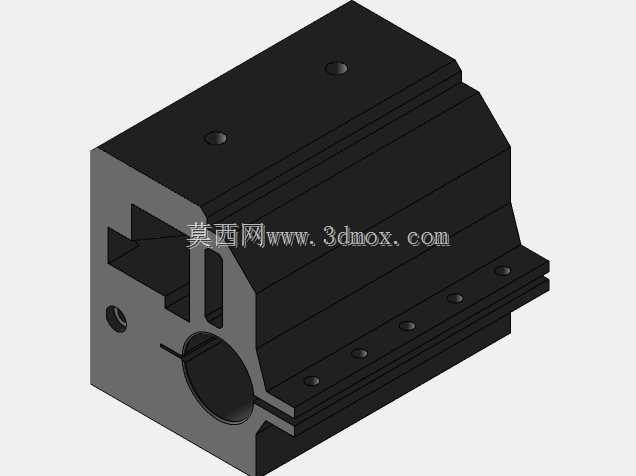

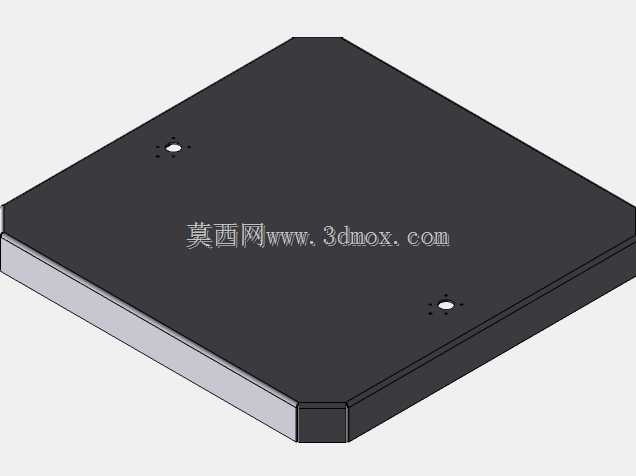

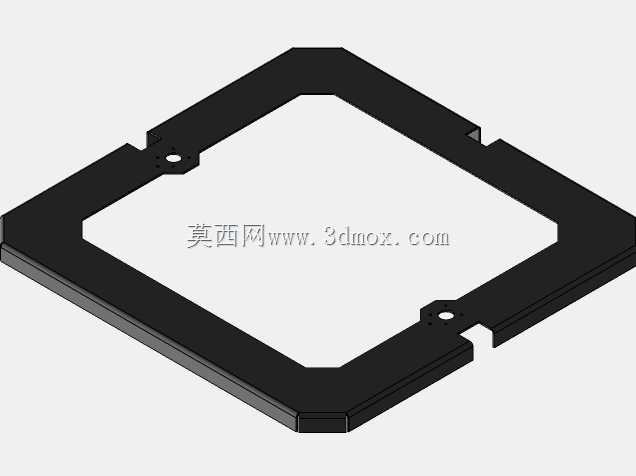

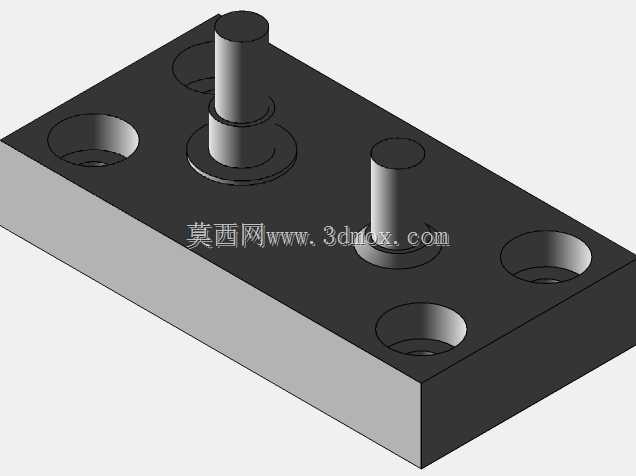

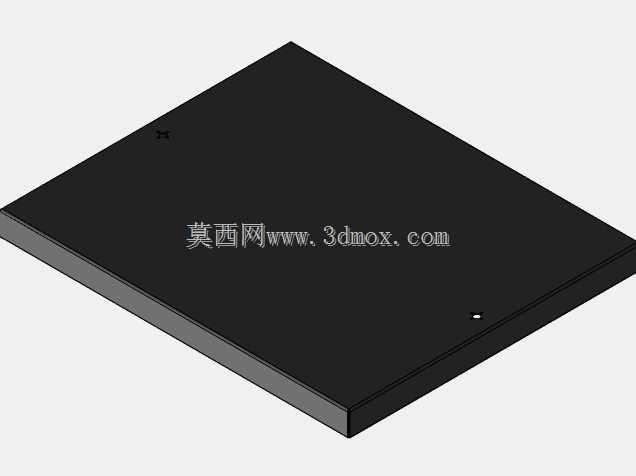

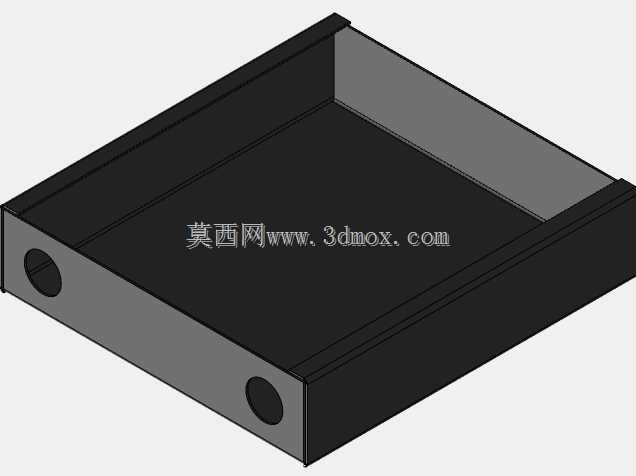

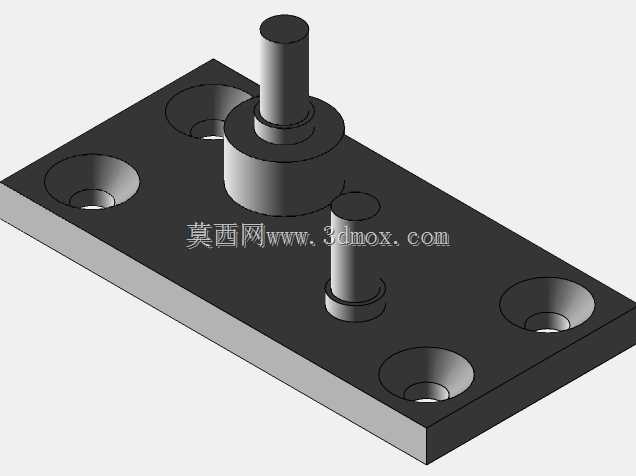

　　能够大幅缩短复杂结构零件的制造周期，降低小批量生产的综合成本。结构设计过程中，对各个运动部件的行程做了充分的限位校核，喷头运动到各个极限位置时都不会与机架、舱门、平台产生干涉，线缆的走线全部采用拖链承载，避免长期往复运动造成线缆磨损断裂，框架的拼接位置全部设计了定位止口，组装时不需要复杂的调校就能够保证各个轴系的平行度与垂直度，降低设备的组装调试难度，也方便后期的维护拆解。热床平台采用了整板铝基板加表面涂层的设计，大尺寸下的平面度能够得到有效保证，加热时的温度分布更均匀，减少平台不同位置的温差导致的制件底部翘曲问题，喷头组件采用快拆式结构设计，后期更换喷嘴、清理喉管、维护挤出机构时不需要拆解大量周边零件，提升日常维护的效率。封闭式的舱体还预留了观察窗的安装位置，打印过程中可以直接观察内部的打印状态，不需要频繁开启舱门造成腔体内温度波动，影响打印质量。整体结构的刚性设计经过校核，在高速运动、平台满负载运行的状态下，机架的形变量控制在极小范围内，不会因为机架震颤影响打印精度，能够满足长时间连续打印的稳定性要求，适配工业场景下不间断的生产作业需求。
