迪韦索斯便携通讯终端内部结构设计方案

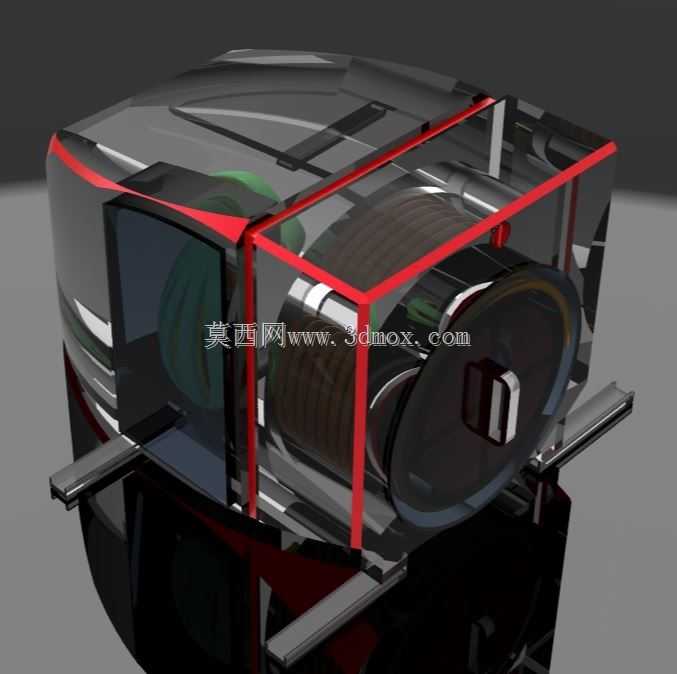

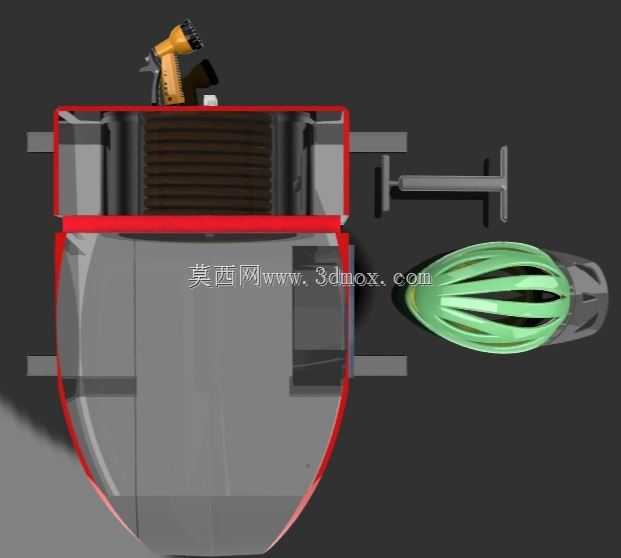

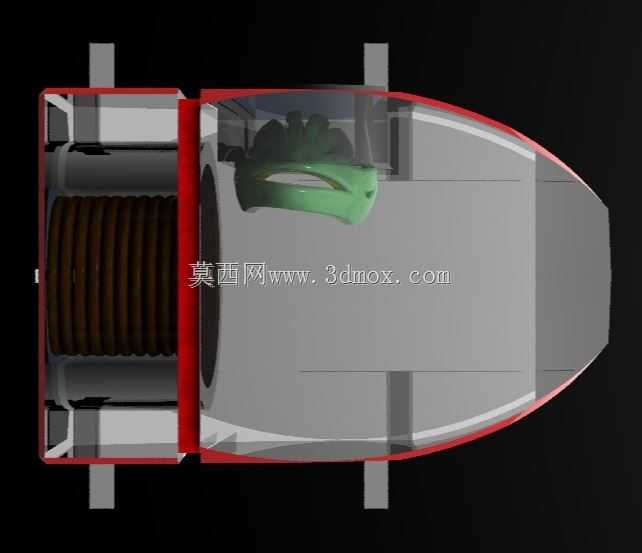

　　这款便携通讯终端的结构设计，核心围绕野外作业场景下的便携使用需求展开，整体采用半包裹式的壳体框架，外部预留的红色安装筋位直接作为内部组件的定位基准，省去了额外的连接支架，既压缩了整体装配空间，也能在设备受到侧向冲击时，通过筋位的形变吸收部分冲击力，保护内部的核心收线组件。从结构布局来看，内部核心的绕线组件采用卧式安装方式，轴线与设备手持方向垂直，绕线盘的两侧预留了3mm的转动间隙，避免收放线过程中与壳体内壁发生剐蹭，绕线盘中心的阻尼转轴采用嵌套式设计，转轴外圈直接与绕线盘内孔过盈配合，内圈则固定在壳体后侧的安装凸台上，不需要额外的紧固件固定，装配时直接压装即可完成定位，能有效提升产线的装配效率。设备前端的操作窗口采用下沉式设计，

　　窗口边缘比壳体表面低1.2mm，后续装配防护面板时，面板表面能与壳体外表面保持齐平，既不会出现凸起硌手的问题，也能避免缝隙处积灰，窗口内侧预留的0.8mm密封胶槽，在装配时填充密封胶后，可达到IP65级别的防尘防水能力，适配野外多雨、多扬尘的使用环境。两侧伸出的金属导向杆，并非额外加装的配件，而是直接作为绕线组件的出线导向结构，杆体表面做了抛光处理，粗糙度控制在Ra0.8以下，线缆拉出时不会被杆体边缘划伤，同时导向杆的两端直接插入壳体对应的定位孔中，两端采用热熔铆点固定，不需要螺丝锁紧，既减少了零件数量，也避免了螺丝松动导致的导向偏移问题。从安装边界来看，设备整体的外轮廓尺寸控制在120mm80mm65mm范围内，

　　刚好能放入工装裤的侧袋中，壳体的边角全部做了R8的圆角处理，握持时不会有尖锐棱角硌手的问题，壳体壁厚均匀控制在2.2mm，采用半透明的工程塑料材质，既可以直观观察内部绕线的剩余长度，也能通过材质本身的韧性提升抗摔性能，1.2米高度自由跌落至水泥地面时，壳体不会出现开裂问题。内部的布线全部沿着壳体的加强筋走向布置，线缆与筋位之间预留了1mm的间隙，并用线卡固定在筋位的卡槽中，避免设备晃动时线缆移位碰到转动的绕线盘，造成线缆磨损。绕线盘的容线量设计为15米的通讯线缆，线缆采用带屏蔽层的专用通讯线，绕线时每层线缆整齐排列，不会出现乱线卡滞的问题，绕线盘内置的卷簧扭矩经过精准调校，收线时的拉力控制在5N左右，既可以保证线缆能自动收回，

　　也不会因为拉力过大导致收线时线缆甩动打伤操作人员。设备顶部预留的按键安装位，采用一体化的硅胶按键设计，按键与壳体之间通过自身的密封唇边实现密封，不需要额外加装密封圈，按键的行程控制在1.5mm，按压力度在3N左右，操作时的反馈感清晰，戴薄手套也能正常操作。从结构可靠性角度考虑，内部所有的安装凸台都做了加厚处理，凸台根部加了R1的圆角过渡，避免注塑时出现缩痕，同时也能提升凸台的结构强度，多次拆装螺丝也不会出现凸台断裂的问题。壳体的合模面设置在设备的中部分型线上，合模面的错位量控制在0.1mm以内，合模后不会出现明显的段差，后续不需要额外的打磨处理，能有效降低后续的表面处理成本。设备后侧预留的背夹安装位，采用内嵌式的金属螺母嵌件，背夹通过螺丝固定在嵌件上，连接强度可以承受50N的拉力，背夹夹持厚度范围在3mm到15mm之间，可以直接夹在腰带、背包肩带上使用，解放操作人员的双手。整体结构没有采用复杂的曲面设计，所有的拔模角度都控制在1.5度以上，注塑生产时脱模顺畅，不会出现粘模的问题，适合批量生产。
