固德威三相组串式光伏并网逆变器结构

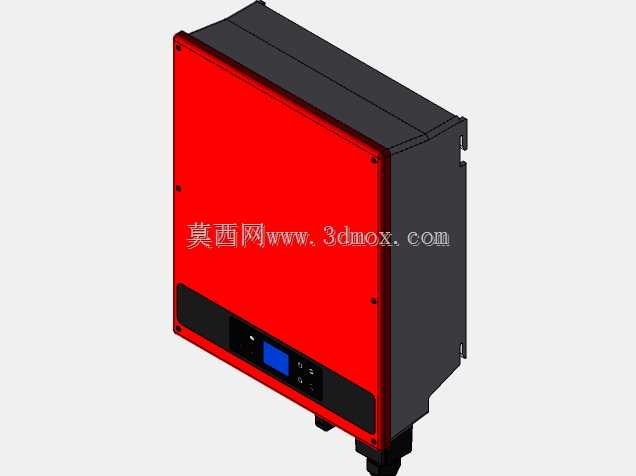

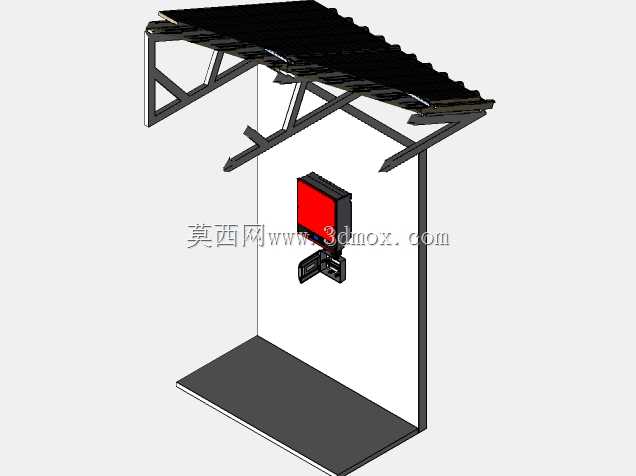

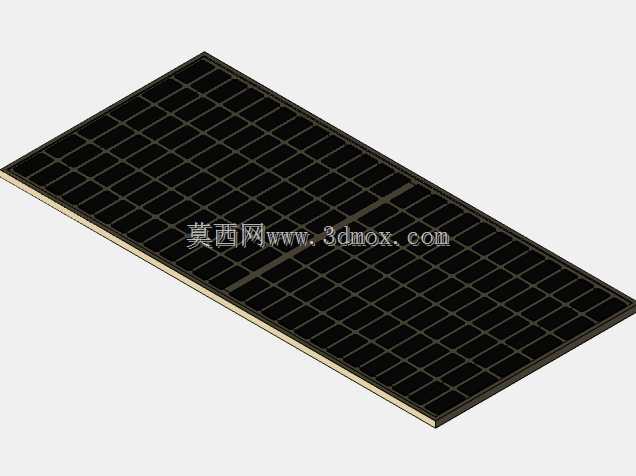

　　这款三相光伏并网逆变器主要面向工商业分布式光伏场景设计，适配中大型屋面光伏电站的电能转换需求，可将光伏组串输出的直流电转换为符合电网标准的三相交流电馈入电网。从结构设计来看，整机采用壁挂式安装的长方体构型，主体外壳分为前后两个装配模块，后侧为散热基体结构，采用压铸铝合金材质一体成型，表面布置密集的平行散热齿，既承担内部功率器件的热传导路径，也作为整机的安装承重基体，背部预留四个挂装点位，适配常规C型钢光伏支架或混凝土墙面的膨胀螺栓固定，安装时需预留背部至少150mm的通风间隙，保障散热风道通畅。前侧面板采用高强度冷轧钢板冲压成型，表面做红色户外耐候粉末喷涂，可抵御户外紫外线、盐雾及温变带来的涂层老化，

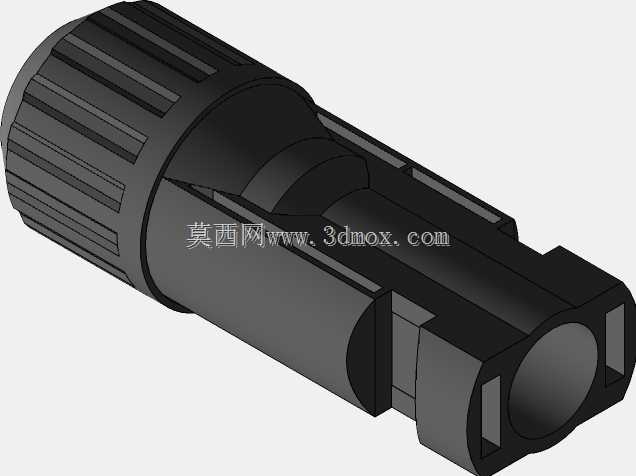

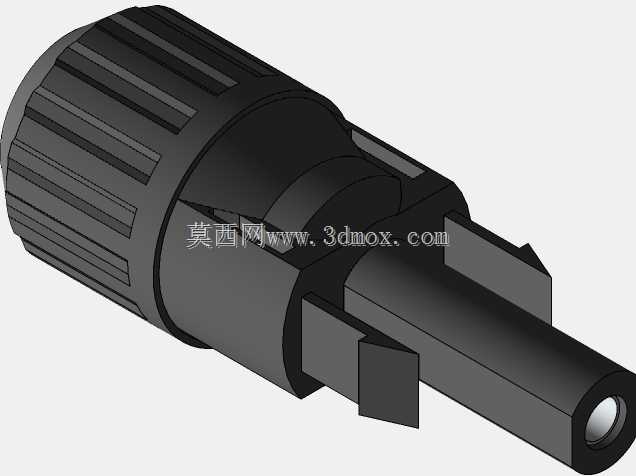

　　面板与后基体之间采用发泡硅橡胶密封条做IP65级密封，可直接在户外无遮蔽场景安装，无需额外配置防雨机柜。面板下部集成了人机交互区域，内嵌一块蓝底液晶显示屏，搭配四个实体操作按键，可实时显示直流输入电压、电流，交流输出功率、发电量、电网状态等运行参数，按键采用硅胶密封结构，避免雨水、灰尘进入腔体内部。从电路布局的结构设计来看，内部腔体分为三个独立隔舱：最上部为直流输入接线舱，预留多路MPPT输入端子，可同时接入不同朝向、不同倾角的光伏组串，每路输入均配置独立的直流熔断器与防反接二极管，接线舱采用翻盖式结构，配备防水锁扣，现场接线无需拆开整机面板；中部为功率变换舱，布置IGBT模块、滤波电感、母线电容等核心功率器件，

　　所有发热器件均通过导热硅脂与后侧散热基体直接贴合，热阻控制在0.2℃/W以内，保障满功率运行时器件结温处于安全区间；下部为交流输出与通讯接线舱，集成交流并网端子、RS485通讯接口、WiFi/GPRS通讯模块安装位，可实现电站数据的远程上传与监控，同时预留外置防雷器的安装位，适配高雷暴区域的使用需求。整机重量控制在40kg级别，相比同功率段传统逆变器减重约15%，单人即可完成挂装作业，外形尺寸的宽度、深度、高度比例经过优化，在保障内部器件排布空间与散热面积的前提下，尽可能压缩正面投影面积，减少屋面安装时的受风面积，降低风载荷对安装固定点的拉力要求。直流侧最高支持1100V的输入电压，MPPT电压工作范围覆盖180V到1000V区间，

　　早启晚停的电压阈值设计可延长单日发电时长，转换效率峰值可达98.8%，三路独立MPPT设计可适配复杂屋面的组串排布，减少组串失配带来的发电量损失。在结构细节上，整机两侧预留了接地端子，采用不锈钢螺栓与外壳基体直接连通，保障设备可靠接地，满足电力安全规范要求；底部的接线区域采用格兰头密封结构，不同线径的电缆均可实现可靠密封，避免爬虫、雨水进入腔体内部。散热风道采用自然对流设计，无外置散热风扇，可减少后期运维的故障点，散热齿的排布方向与壁挂安装后的竖直方向平行，利用热空气自然上升的效应形成顺畅的散热流道，在45℃的环境温度下仍可满功率持续运行，不会出现降额情况。从建模的结构还原度来看，该模型完整复现了整机的装配关系、外部接口位置、安装点位尺寸、面板交互区域的布局，可用于光伏电站的三维布置设计、安装施工模拟、运维检修培训等场景，结构工程师可直接参考该模型进行支架配套设计、线缆排布规划，也可作为同类型电力电子设备结构设计的参考案例，分析户外壁挂式设备的密封设计、散热设计、安装结构设计的工程实现思路。
