工业卧式振动马达三维结构设计

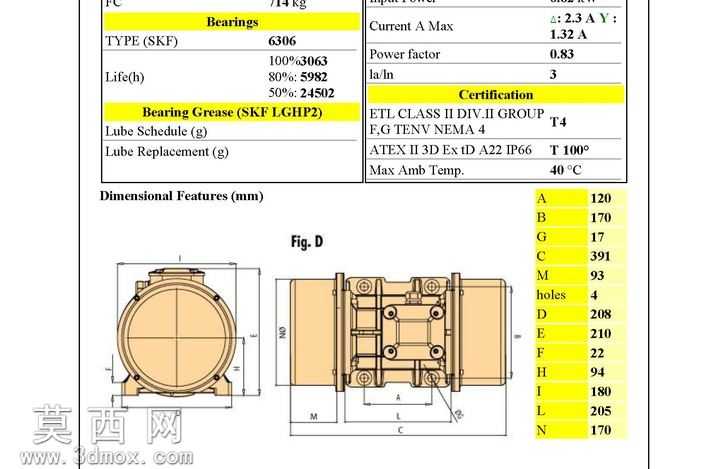

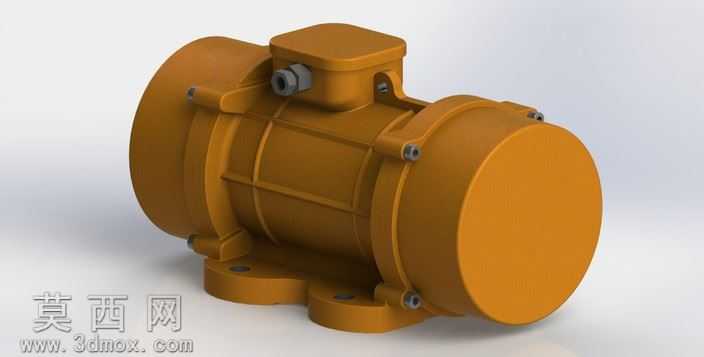

本模型为工业卧式振动马达的三维数字化设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先以旋转凸台特征生成马达主体的筒状壳体基体，通过拉伸、切除特征完成两端端盖、底部安装脚座的轮廓塑形，针对壳体表面的散热加强筋，采用阵列特征实现等距均匀排布，保证结构一致性的同时提升建模效率。接线盒部分通过多步拉伸与圆角过渡处理，还原工业产品的圆润边角设计，接线端口的螺纹接头采用螺旋线扫描特征生成真实螺纹结构，端盖与壳体连接的紧固螺栓通过标准件库调用后完成配合装配，还原真实产品的装配逻辑。渲染阶段采用工业橙哑光漆材质作为壳体主材质，调整材质粗糙度参数模拟铸件表面的细微颗粒质感，金属螺栓、接线接头部分赋予金属镀锌材质，调整环境光与反射参数，还原金属件的微弱反光特性，背景采用浅灰渐变影棚环境，添加柔和的侧方主光与补光，弱化生硬阴影，突出产品的结构轮廓与材质层次。结构设计上完整还原振动马达的外部装配特征，底部安装脚座预留螺栓安装孔位，可直接对接振动设备的安装基面，壳体与端盖的止口配合结构清晰呈现，接线盒的密封结构、线缆接口的防护结构均做了细节还原，整体模型比例严格参照工业实物尺寸设定，各部件间无干涉错位，可用于振动设备的配套装配仿真、产品展示动画制作以及工业设计方案的评审参考，设计过程中兼顾了外观还原度与结构合理性，既保证视觉上与实物高度一致，也保留了工业产品的结构设计逻辑。
