齿轮箱成型注塑模具滑块机构设计

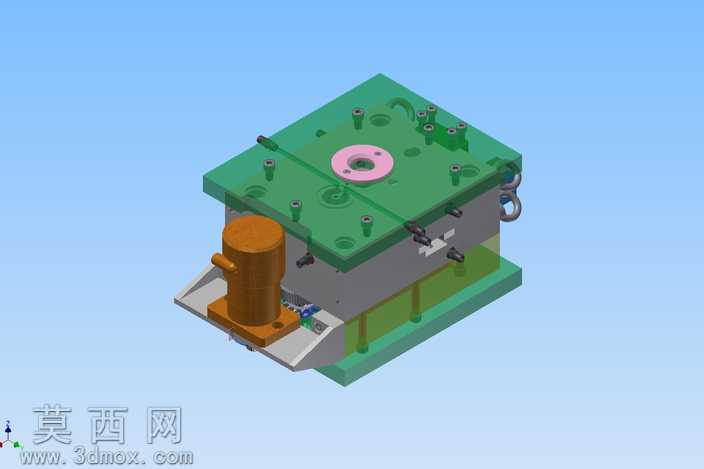

本模型为齿轮箱制品成型用注塑模具的滑块抽芯机构整体三维建模成果，建模过程严格遵循注塑模具设计规范与齿轮箱类塑料件的成型工艺要求，完整还原了模具从定模到动模的全部核心结构。模型中定模部分采用绿色半透明渲染材质，清晰展示了定模板上的冷却水道排布、定位环安装结构与主流道衬套的配合关系，粉色的定位环部件采用金属质感渲染，直观呈现其与注塑机射嘴的对接定位功能。动模部分完整构建了滑块抽芯的核心传动结构，棕褐色的油缸驱动部件采用哑光金属材质渲染，清晰展示其通过紧固件与滑块座的刚性连接方式，滑块与动模仁的配合面做了精准的贴合处理，还原了开模过程中侧向抽芯的运动轨迹逻辑。建模时针对齿轮箱制品侧面的倒扣结构，设计了配套的滑块成型镶件，镶件与滑块座采用可拆分的装配结构，方便后续的修模与镶件更换作业，同时在滑块的滑动配合面设计了导向压条与耐磨片结构，保证长期往复抽芯运动的精度与使用寿命。模具的动模座部分采用银灰色金属质感渲染，完整呈现了顶出机构的安装空间、支撑柱排布与复位杆的配合位置，冷却系统采用环形水道与局部水井结合的设计，在模型中以半透明效果展示了水道的走向与接口位置，保证齿轮箱厚壁部位的冷却均匀性，避免成型后出现缩痕、翘曲等缺陷。整体模型装配关系清晰，各部件的配合公差在建模时做了合理预留，既还原了真实模具的结构逻辑，也可作为同类带侧向抽芯结构注塑模具的设计参考，帮助设计人员理解滑块机构的动力传递、行程控制与定位锁紧的设计要点，掌握齿轮箱类精密塑料件模具的结构布局思路。
