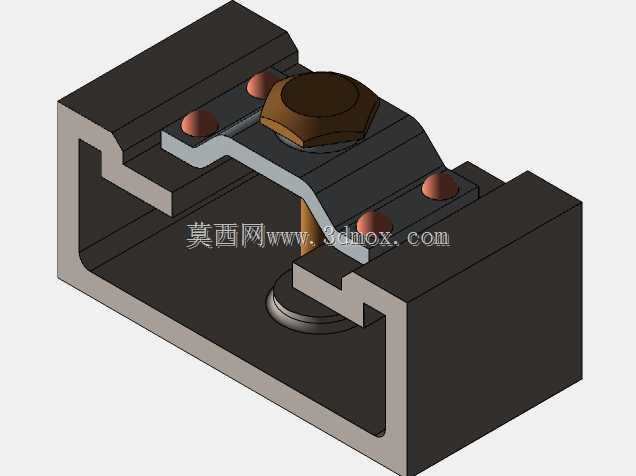

槽型基座压紧式终端支撑固定组件

该终端支撑组件主要应用于工业电气布线、气动液压管路排布场景中，作为线路或管路终端的承托与固定结构使用，可在设备机柜内部、生产线走线槽末端、机电设备接线端位置，对终端接头、线缆端头、管路堵头类部件提供稳定的支撑与限位，避免终端部件受外力拉扯、振动影响出现松脱、移位、接触不良等问题，保障线路与管路连接的长期可靠性。组件整体采用嵌入式安装设计，主体基座为带双侧内折边的槽型结构，安装时可直接卡入对应规格的C型安装轨或预制槽位内，无需额外打孔固定，适配常规工业安装场景的标准安装边界，基座槽内预留充足的容纳空间，可容纳终端接头的凸起结构，避免安装后出现干涉问题。核心压紧部件为弯折成型的压条结构，压条表面设置多组半球形凸起防滑触点，压紧时触点可与被固定的终端部件表面形成多点接触，增大接触摩擦力，即使在设备持续振动的工况下也能保持足够的压紧力，不会出现压条滑移、固定失效的问题。压条中部通过六角螺栓与基座底部的支撑座连接，拧紧螺栓时可带动压条平稳下压，螺栓底部采用圆盘式支撑结构，增大与基座的接触面积，避免拧紧过程中应力集中损坏基座结构，同时保证压条下压过程受力均匀，不会出现偏斜导致的局部压紧力不足问题。设计过程中充分考虑了安装与维护的便捷性，整体结构无复杂异形零件，所有部件均可通过常规工具完成拆装，后期维护更换部件时无需整体拆卸基座，仅需松开顶部螺栓即可调整或更换被固定的终端部件，大幅降低现场运维的操作难度。压条的弯折角度经过反复校核，既保证了足够的压紧行程，适配不同外径尺寸的终端部件固定需求，又避免了下压行程过大导致压条出现塑性变形，延长组件的整体使用寿命。基座的槽体边缘做了圆角过渡处理，安装过程中不会划伤线缆表皮或管路外壁，也能避免安装人员操作时被锐边划伤，符合工业设备的安全设计要求。整体结构紧凑，安装后占用空间小，可在狭小的机柜内部、设备夹层等空间受限的场景中使用，不会与周边其他零部件产生位置干涉，适配多种工业场景的安装空间要求。
