管线固定用一体式支吊架结构设计

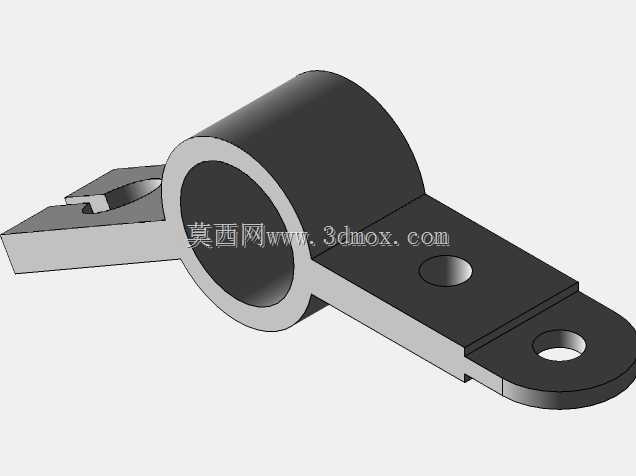

这款支吊架主要应用于工业管线布设、小型设备辅助固定场景，在液压管路排布、气动管线架设、轻型线缆支撑等作业中承担核心的承重与定位作用，能够有效避免管线受外力拉扯、设备运行振动产生的位移、松脱或磨损问题，保障管路系统长期运行的稳定性。从功能特性来看，该支吊架采用一体成型的结构设计，中间的环形夹持腔用于抱紧圆柱形管线或杆类构件，环形结构的内径匹配常规小口径管线的外径尺寸，夹持接触面做了圆弧过渡处理，不会对管线外保护层造成切割式损伤；两侧延伸出的安装翼板上预留了不同规格的安装孔位，既可以通过螺栓穿过圆孔完成与安装基面的刚性固定，也能借助翼板端部的卡接结构实现快速挂装，适配不同的现场安装条件，其中一侧翼板的异形卡舌设计，还能在安装时提供预定位支撑，降低单人作业的操作难度。在设计思路上，这款支吊架充分考虑了现场安装的便捷性与长期使用的可靠性，摒弃了传统分体式管夹需要多零件拼接的复杂结构，采用一体化构型减少了装配环节的零件数量，降低安装过程中的零件遗失风险；整体结构的受力路径经过优化，环形夹持区的壁厚做了加厚处理，能够承受管线自重与运行振动带来的交变载荷，翼板与环形主体的衔接位置做了圆角过渡，避免应力集中导致的结构断裂，安装孔的位置排布兼顾了不同孔距的安装基面，无需现场二次打孔即可适配多数常规安装点位。从安装边界来看，该支吊架的整体外轮廓紧凑，不会占用过多的布设空间，环形夹持腔的轴向长度能够提供足够的抱紧摩擦力，无需额外加装防滑衬垫即可满足常规工况下的防滑移要求，翼板上的安装孔孔径适配常用的紧固件规格，安装基面可以是型材支架、设备壳体墙面、钢结构横梁等多种硬质载体，能够在狭小的设备内部空间、管线密集的布设区域完成安装固定，不会与周边其他构件产生安装干涉。
