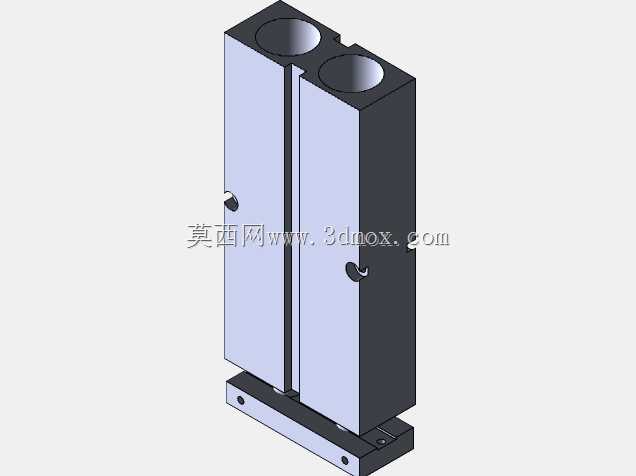

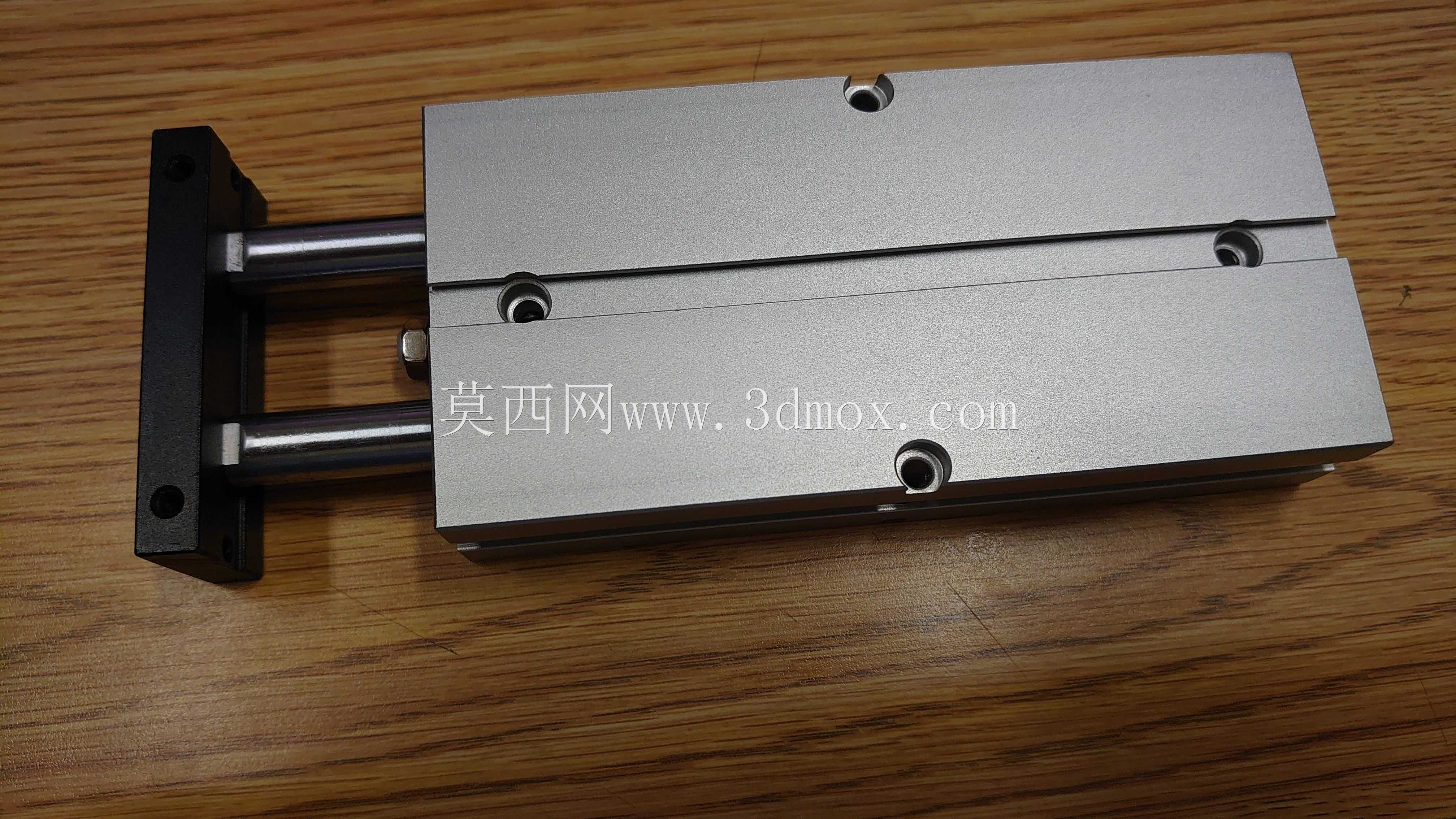

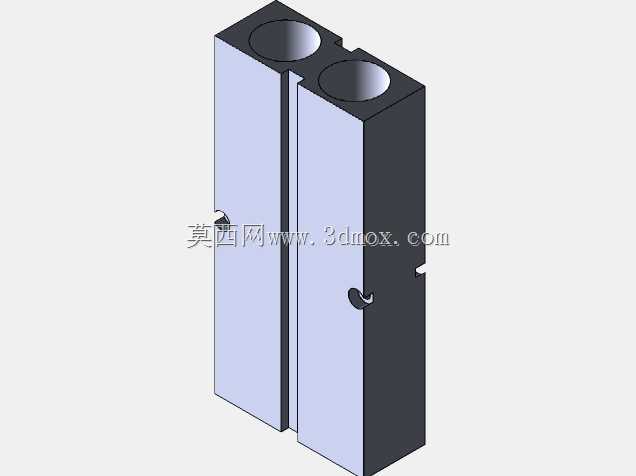

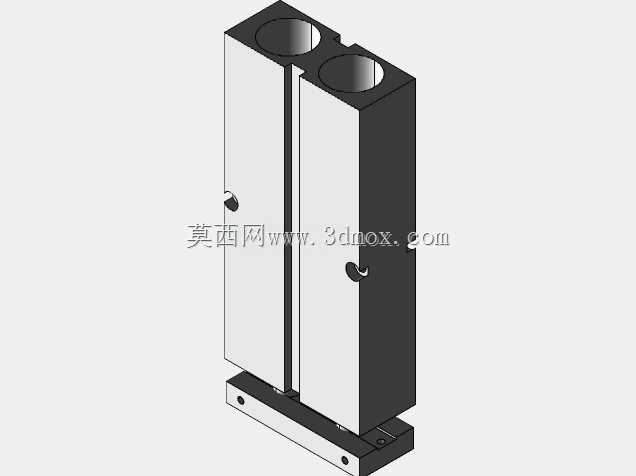

TN25x90-S双轴双联气缸结构设计

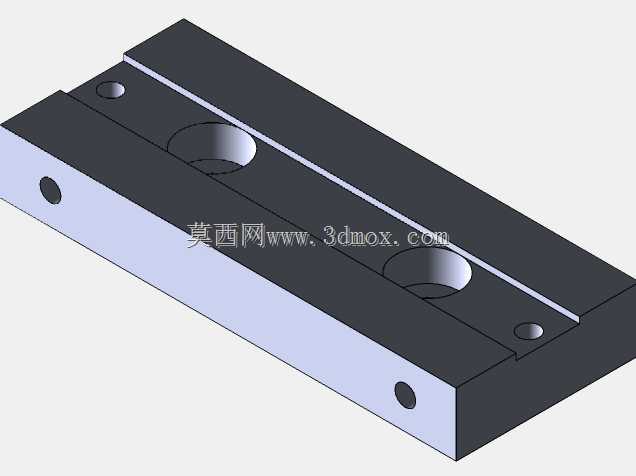

这款双轴双联气缸是气动传动系统里的核心执行部件，在3C电子装配、轻工包装、小型自动化工装、非标自动化生产线里应用十分广泛，常被用来完成工件的短行程推压、夹持顶升、工位移位、挡料定位这类需要输出平稳直线推力的作业场景，相比单轴气缸，它的抗扭转性能更强，不需要额外搭配导向轴就能承受一定的侧向负载，在紧凑安装空间里能省去额外导向结构的设计成本，很适合安装空间局促、对执行件抗偏载能力有要求的工位。从功能特性来看，这款双轴气缸采用双活塞杆并联的结构设计，两个缸体并排整合在同一个本体上，两根活塞杆同步伸出或者缩回，输出力是同缸径单轴气缸的两倍，同时因为双杆的支撑跨距更大，运动过程里的导向精度更高，活塞杆不会因为侧向力出现卡滞、偏磨的问题，运行平稳性远优于同行程的单杆气缸，缸体侧面设计有可调缓冲相关的调节结构，可以根据实际负载的大小调整气缸行程末端的缓冲力度，减少活塞撞击端盖产生的震动和噪音，延长气缸的整体使用寿命。在设计思路上，这款气缸采用一体化的本体加工方案，将两个缸筒的安装基准整合在同一个底座安装面上，从根源上避免了分体式安装带来的平行度误差，保证两根活塞杆的运动同轴度，安装底座上预留了标准的通孔安装位，可以直接从底部穿螺丝固定在设备安装板上，也可以配合侧面的安装附件完成侧面固定，适配不同设备的安装需求；缸体上的气路接口采用标准内螺纹接口，可以直接对接市面上通用的气动快插接头，不需要额外做转接设计，降低现场装配的难度。从安装边界和尺寸来看，这款气缸缸径为25毫米，行程为90毫米，整体外形为规整的长方体结构，宽度方向尺寸紧凑，不会占用过多的设备安装空间，活塞杆伸出端可以搭配不同类型的连接件，比如浮动接头、推板、夹爪安装座，来适配不同的作业需求，安装时只需要保证安装面的平面度在公差范围内，就可以保证气缸长期运行不卡滞，日常维护只需要定期检查气源过滤情况，避免杂质进入缸筒磨损密封件即可，整体维护成本很低，非常适合在各类中小型自动化设备上批量使用。
