带轮毂制动鼓的拖挂式半轴承载结构

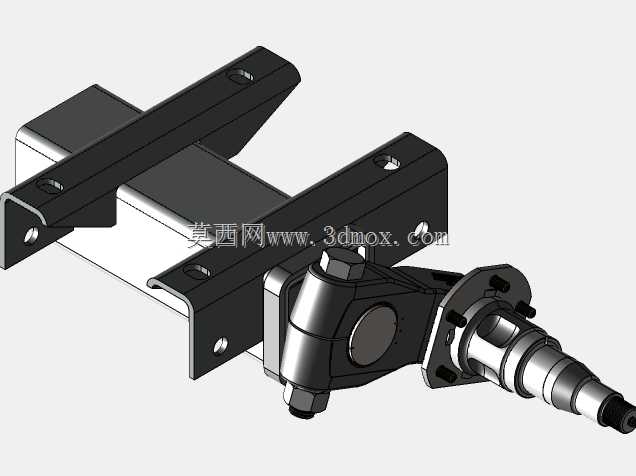

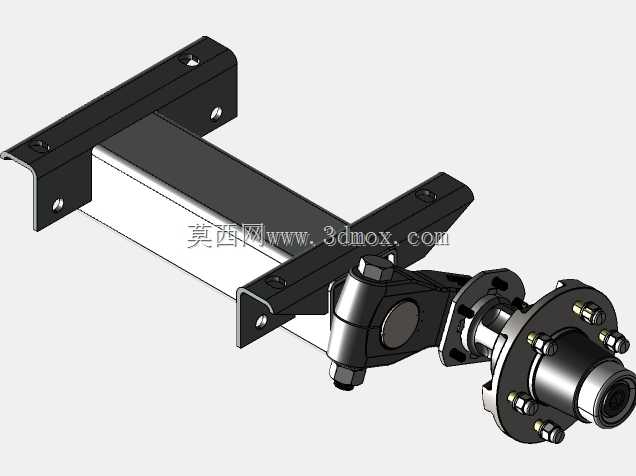

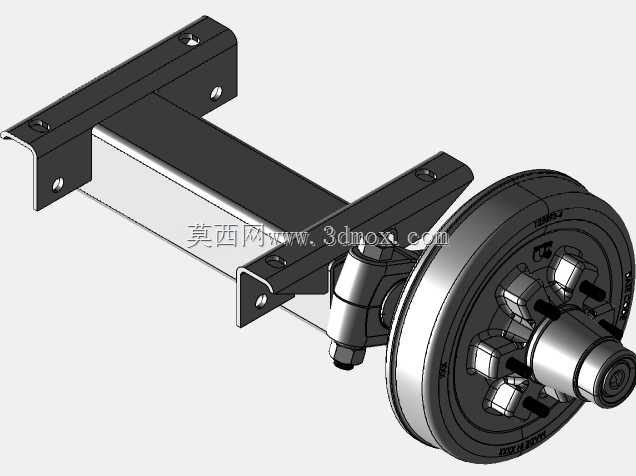

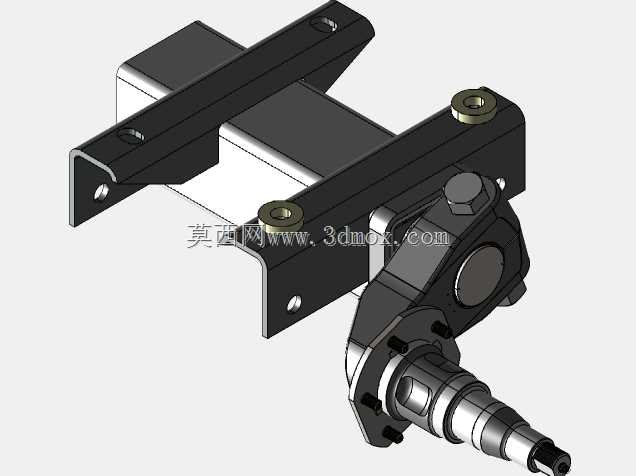

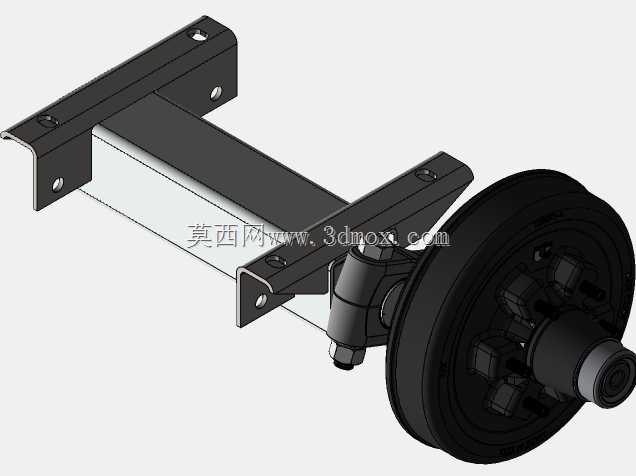

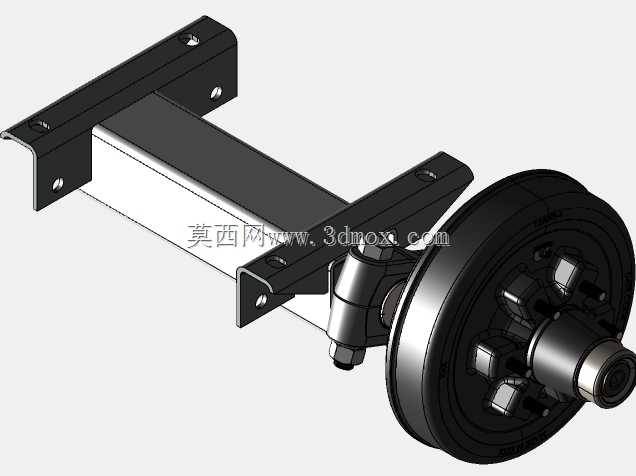

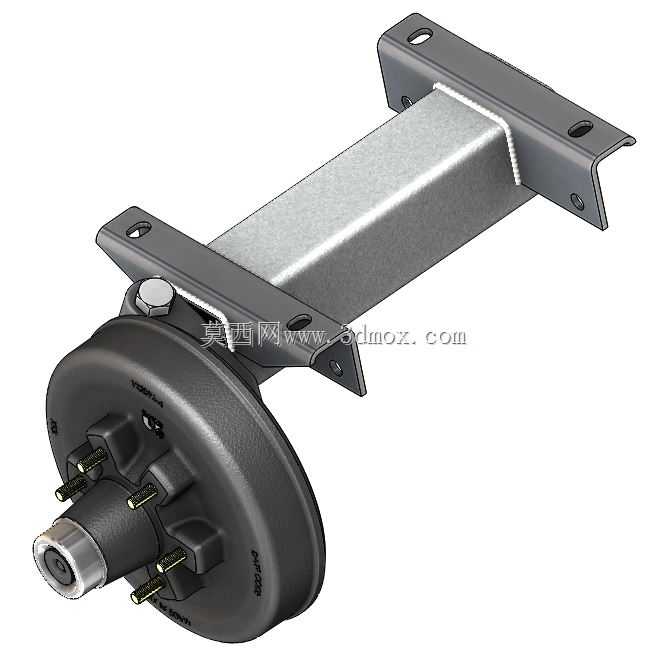

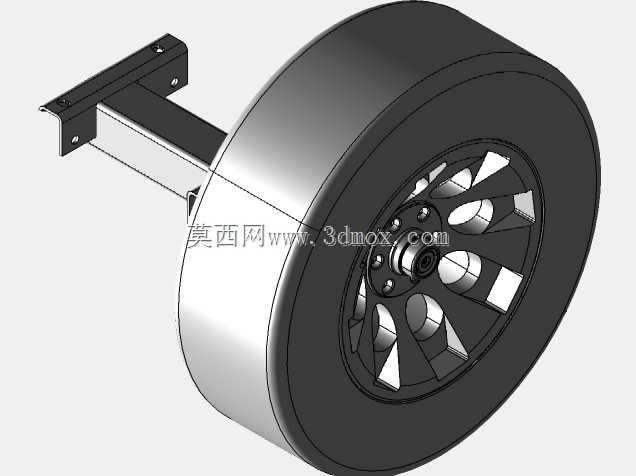

该款半轴承载结构主要面向轻型拖挂类运载装备的行走系统配套场景，常见于小型旅居拖挂、货运小拖板、专用设备转运挂车等非驱动桥的行走部位，作为单侧车轮的核心承载连接部件，承担着传递车身载荷、为车轮提供旋转支撑、集成制动功能的核心作用，适配额定5200磅级的空载承载需求，可满足常规轻型拖挂在铺装路面、非铺装简易路面的行驶承载要求。产品采用集成化设计思路，将安装固定支架、承载梁体、轮毂连接轴、制动鼓组件整合为完整的单侧车桥单元，省去了零散部件的适配调试环节，安装端采用带长圆孔的冲压折弯支架，可适配不同宽度的车架纵梁安装间距，支架与方形截面承载梁采用满焊连接工艺，焊缝沿梁体与支架贴合面连续布置，可承受行驶过程中产生的垂直冲击、侧向摆动与制动反力，避免连接部位出现应力开裂问题。承载梁体采用方形空心型钢截面设计，在保证整体抗弯、抗扭强度的前提下有效降低结构自重，梁体长度匹配常规轻型拖挂的单侧外伸安装边界，不会超出车架侧边的安全防护范围，也不会因长度不足导致车轮与车架发生运动干涉。轴端集成的轮毂单元采用多螺栓固定结构，可匹配常规规格的拖挂车轮辋，制动鼓与轮毂采用同轴集成设计，制动鼓内壁为精加工摩擦面，可适配对应规格的胀刹式制动机构，制动时制动蹄片向外撑开贴合鼓体内壁，通过摩擦力实现车轮减速，制动鼓外侧设置有防尘密封结构，可阻挡行驶过程中的泥水、沙尘进入轮毂轴承部位，延长轴承的维护周期。安装支架上的长圆孔设计预留了一定的安装调整余量，可抵消车架焊接过程中产生的尺寸公差，降低车架的加工精度要求，轴端的锁紧结构可对轮毂轴承进行预紧力调整，保证轮毂转动顺畅无旷量，整体结构的所有外露金属部件均做了防锈表面处理，支架与梁体采用电泳加喷塑的防腐工艺，制动鼓与轮毂采用发黑防锈处理，可适应户外多雨、多尘的使用环境，避免长期使用后出现锈蚀卡滞的问题。
