卧式斯特林发动机结构设计展示

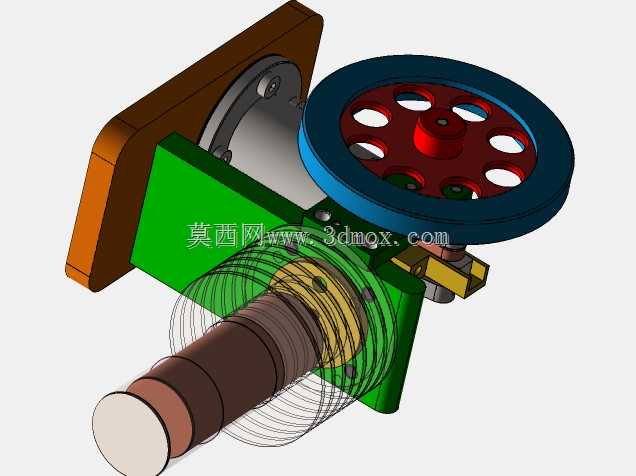

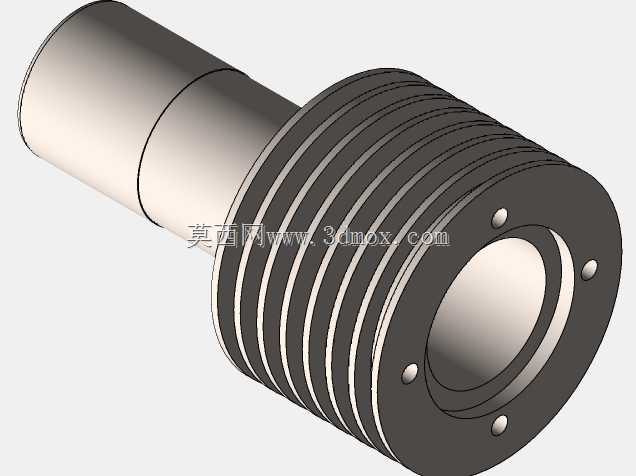

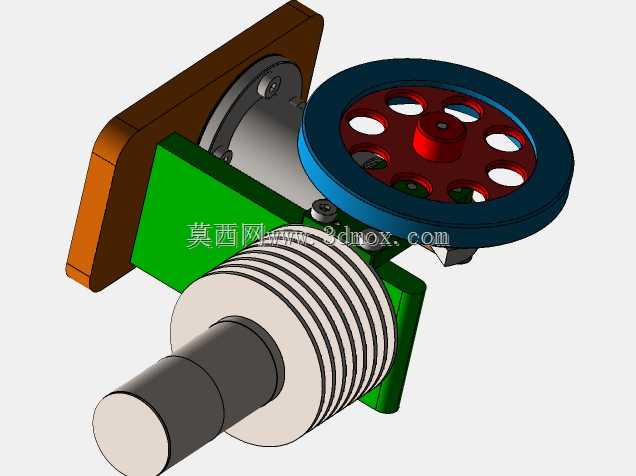

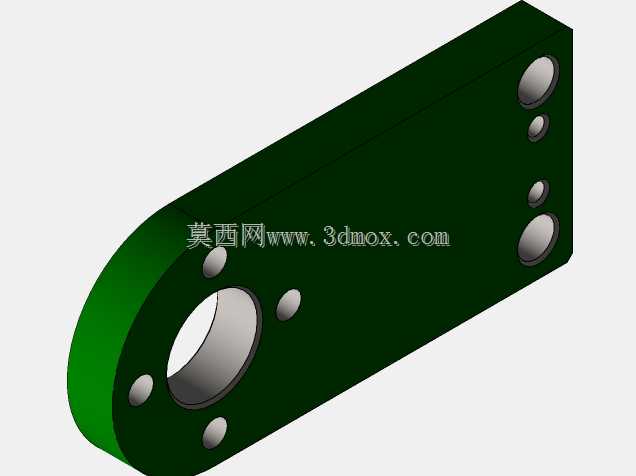

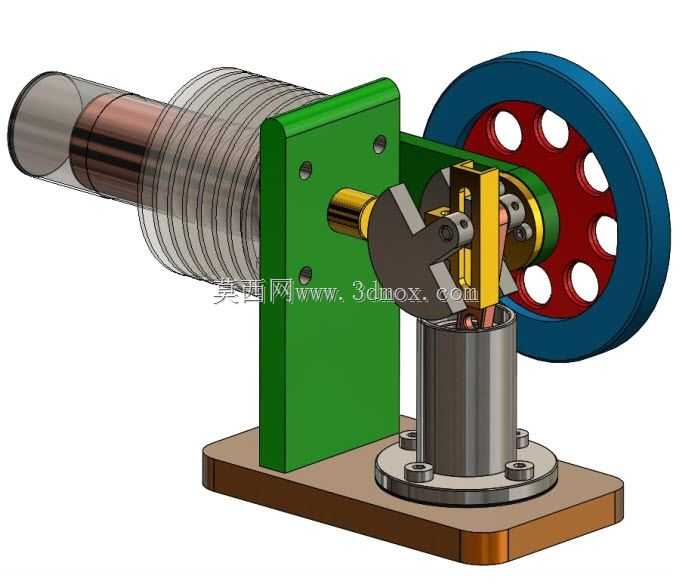

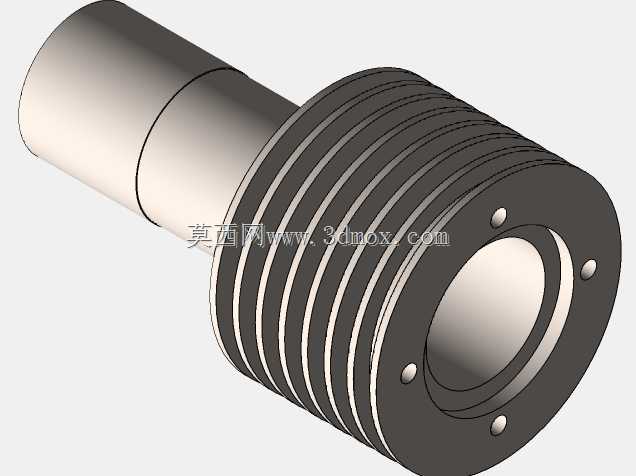

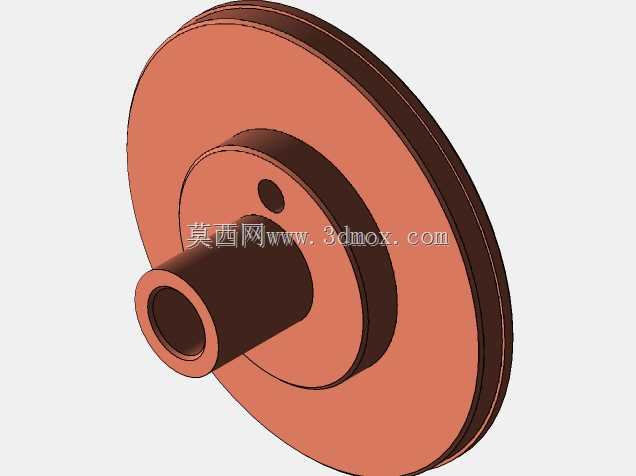

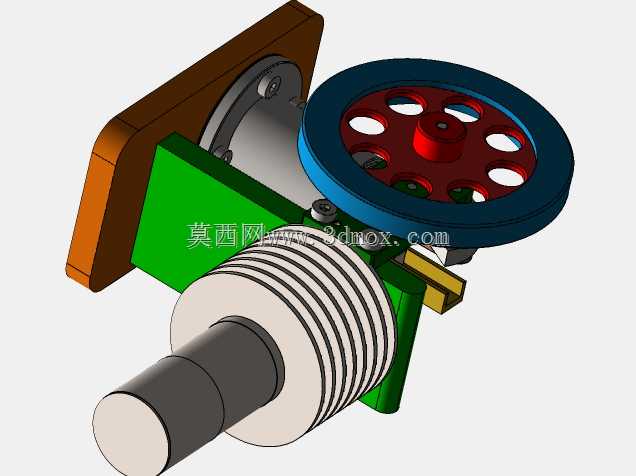

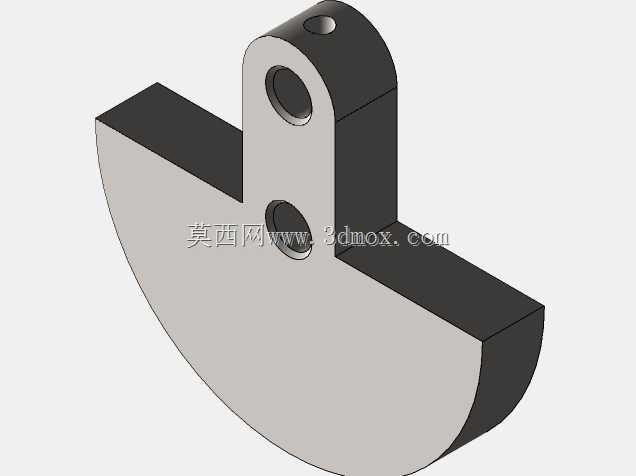

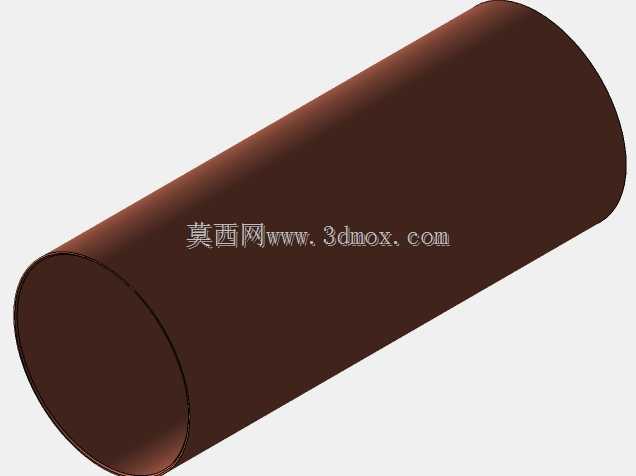

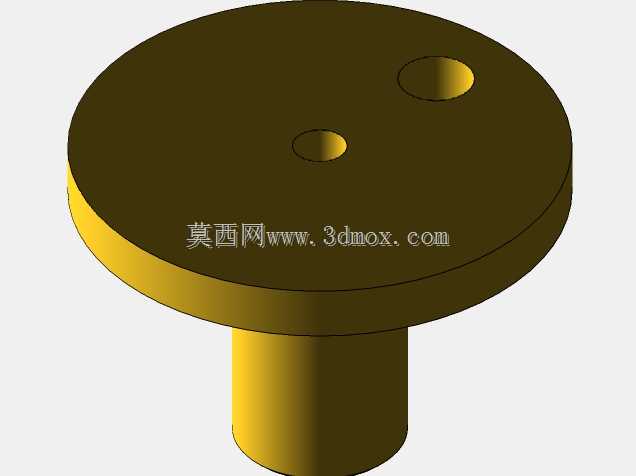

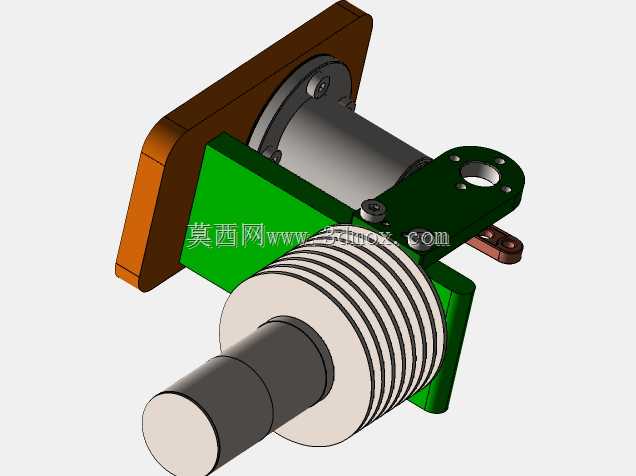

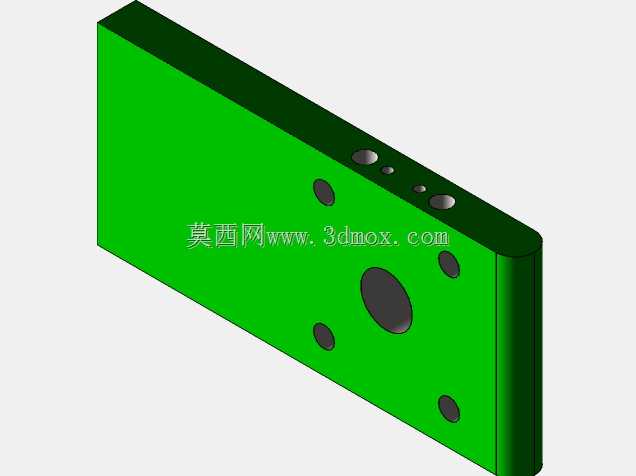

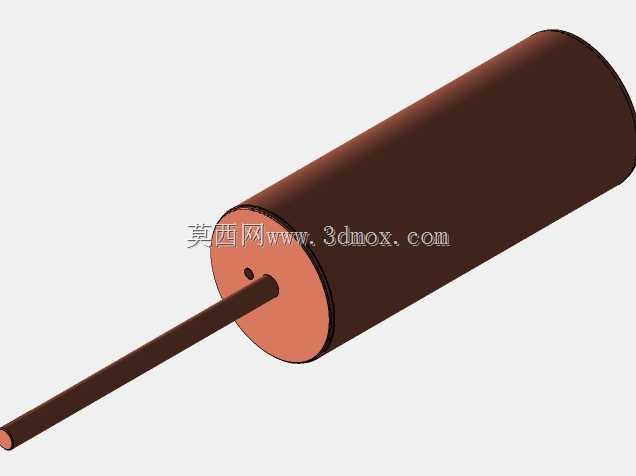

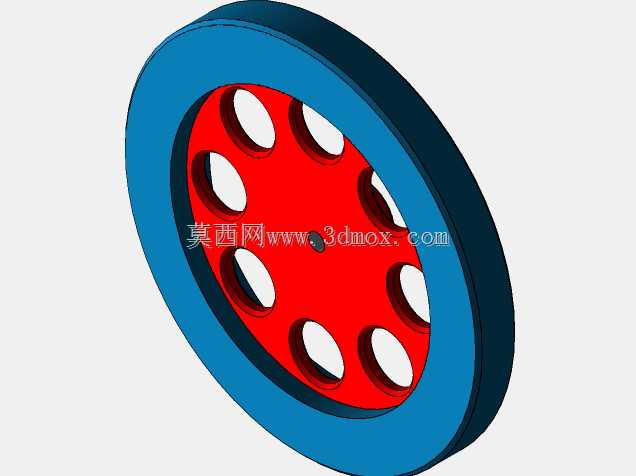

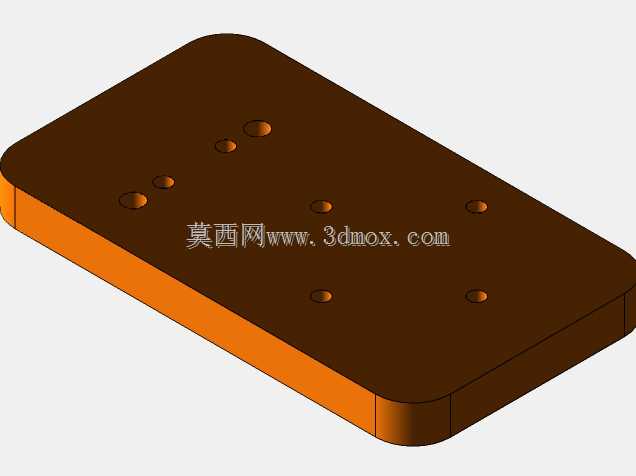

这款斯特林发动机属于外燃式闭式循环动力装置，可广泛应用于低热值能源回收场景、科教演示领域以及小型分布式供能系统中，能够依托太阳能、工业余热、生物质燃烧热等多种外部热源实现动力输出，相比传统内燃机对燃料适配性更强，运行过程噪音更低，在偏远地区小型供电、教学实验演示、低品位热能利用项目中具备独特的应用价值。该装置核心功能是通过外部热源对气缸内工质进行交替加热与冷却，利用工质热胀冷缩产生的压力差推动活塞往复运动，再通过曲柄连杆机构将直线运动转化为飞轮的旋转运动，实现热能到机械能的稳定转换，整套传动结构设计紧凑，动力传递路径短，运行过程中动平衡表现优异，飞轮配重经过优化可有效降低运转时的振动幅度。设计过程中优先考虑了结构的易加工性与装配便捷性，整体采用卧式布局，将换热气缸与动力气缸平行排布，既缩短了工质流通路径减少热损耗，也让整机重心落在底座中心区域，提升放置稳定性；气缸外侧设置的多层散热鳍片能够强化冷端散热效率，保证冷热端形成足够温差以维持循环效率，曲柄连杆机构采用偏心轴配合滑动轴承的结构，降低运动副之间的摩擦阻力，绿色立式支架同时承担动力气缸固定、传动组件定位的作用，减少了额外支撑零件的使用。从安装边界来看，整机采用矩形木质绝缘底座，所有运动组件均布置在底座上方区域，底座预留的四个安装孔可直接通过螺栓固定在实验台架或配套设备支架上，横向总长度适配常规实验操作台的摆放宽度，竖向高度预留了飞轮转动的安全间隙，不会出现运转时组件与安装面干涉的问题，冷端换热气缸伸出端无额外突出结构，可灵活对接不同类型的外部热源导流装置，适配多种实验与应用场景的安装需求。
