汽车发动机缸体承载定位托盘结构

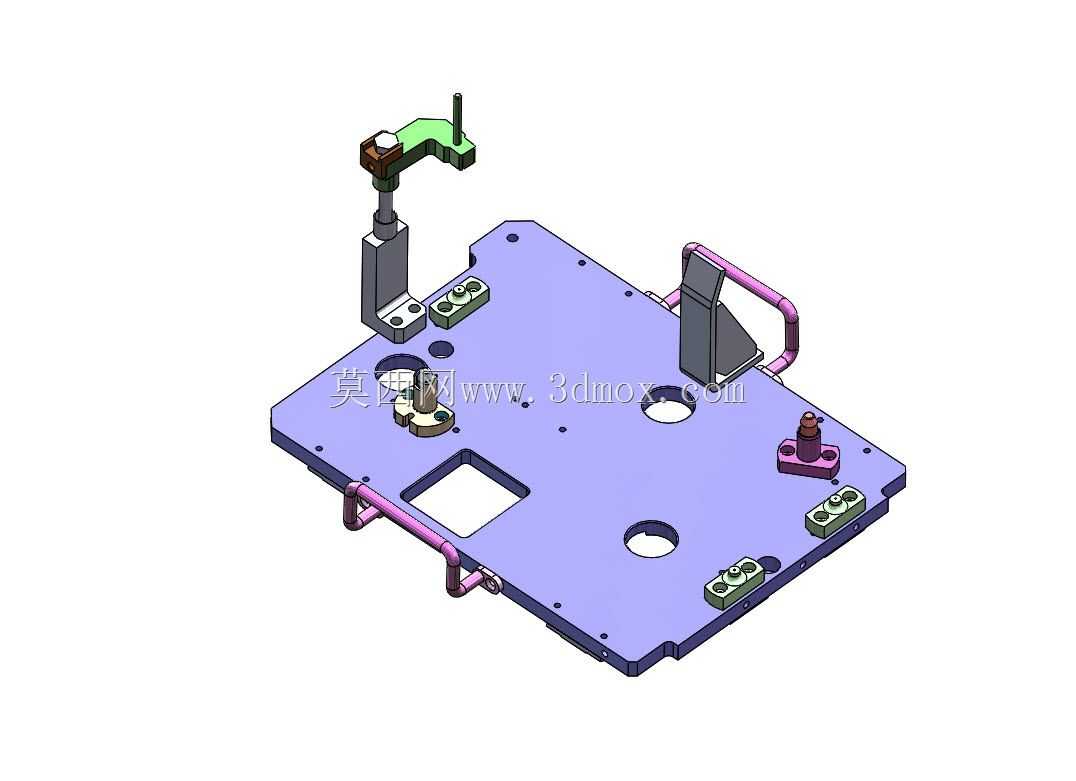

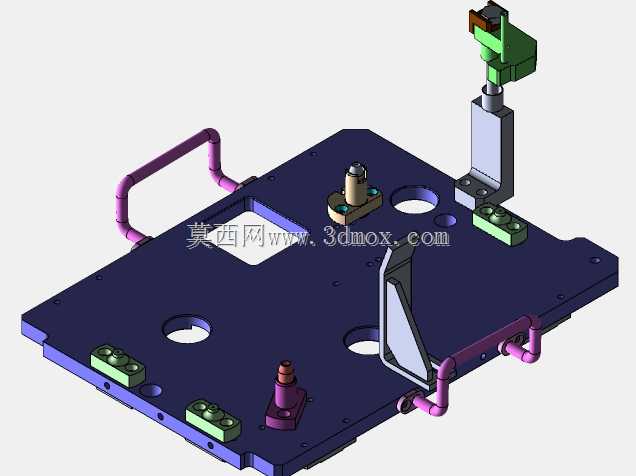

　　在汽车动力总成装配与机加工产线中，缸体作为发动机核心基础构件，其流转、定位精度直接影响整机组装精度与加工良率，这类缸体托盘正是适配产线流转需求的专用承载工装，主要用于缸体在各工序间的转运、工位定位装夹，替代传统通用工装的适配性不足问题，避免缸体加工面、配合面在流转过程中出现磕碰、划伤，同时保证每次工位停靠时的定位重复精度，满足自动化产线机械手抓取、设备自动装夹的位置公差要求。从结构设计来看，托盘主体采用高强度合金钢板作为承载基板，基板整体做了轻量化开孔设计，在不降低整体结构刚性的前提下减少工装自重，降低产线辊道、移栽机构的负载，开孔位置同时兼顾了缸体底部凸台、油道孔的避让需求，避免缸体落位时与托盘发生硬接触损伤加工面。

　　基板上的定位组件采用模块化设计，分布在缸体对应的工艺定位孔位置，其中固定式定位销采用淬火处理的耐磨钢材制作，与缸体定位孔采用小间隙配合，保证重复定位精度控制在0.05mm以内，可换式支撑块根据缸体底部的支撑点位置做仿形匹配，支撑块表面做了防滑耐磨处理，部分支撑块高度可通过垫片微调，适配同系列不同排量缸体的微小高度差，减少工装换型成本。托盘侧边设置的快换对接结构，可直接与产线上的顶升移栽机构、旋转工位做快速对接，无需额外调整即可完成工位间的自动流转，侧边的防护弯管采用无缝钢管弯折成型，既作为托盘吊装、人工转运的握持结构，也能在堆垛、流转过程中阻挡外部异物磕碰缸体上部的精加工面，避免缸体在暂存区出现意外损伤。

　　托盘左上角设置的压紧组件采用杠杆式压紧结构，配合气动或手动锁紧机构，可在缸体落位后快速完成侧向压紧，压紧头采用聚氨酯包胶材质，压紧力可控，既避免缸体在加工、转运过程中出现窜动，也不会在缸体表面产生压痕损伤。从安装边界来看，基板的外形尺寸完全适配主流动力总成产线的辊道宽度要求，底部设置的定位凹槽与产线工位的顶升定位销完全匹配，托盘整体高度控制在产线要求的作业高度范围内，保证机械手取放缸体时的行程处于最优区间，减少机械手动作冗余。在实际产线应用中，这类托盘可覆盖缸体从粗加工后流转、精加工定位、组件预装到整机合箱前的全工序承载需求，相比传统的通用承载平台，其定位一致性更高，可有效减少每次装夹的找正时间，单工序装夹效率可提升40%以上，

　　同时因为支撑点完全匹配缸体的刚性受力位置，可避免缸体在装夹、加工过程中出现受力变形，保证缸体各孔系、结合面的加工形位公差满足设计要求。设计过程中需要重点考量托盘的长期使用耐磨性，所有与缸体接触的定位、支撑部件都采用快换式结构，磨损后可单独更换，无需整体更换托盘主体，降低产线工装的长期维护成本，同时基板表面做了发黑防锈处理，适应产线周边的切削液、润滑油环境，避免长期使用出现锈蚀影响定位精度。另外托盘上的标识区域可粘贴对应缸体型号的识别码，适配产线的RFID或视觉识别系统，实现混线生产时的工装自动识别，满足多机型共线生产的柔性化需求，无需人工核对型号即可自动匹配对应的加工程序、装配参数，减少人工干预带来的错装风险。
