长型构件焊接定位耳轴工装夹具

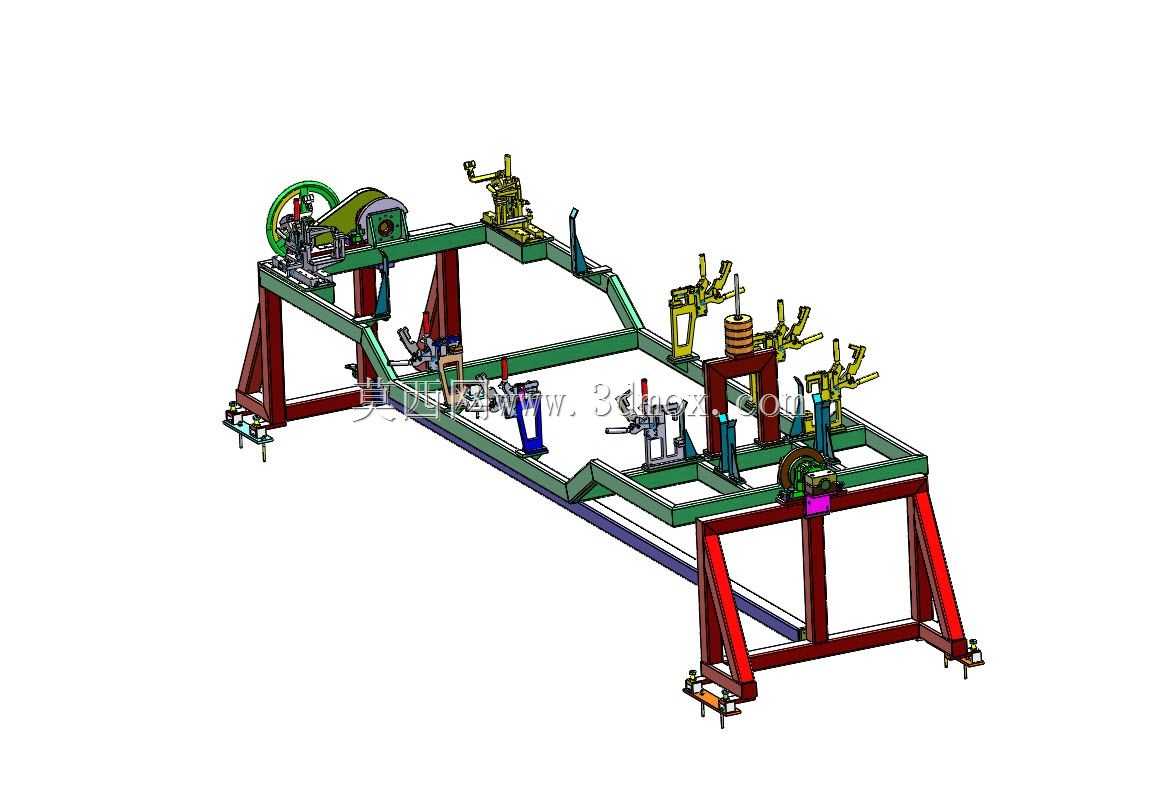

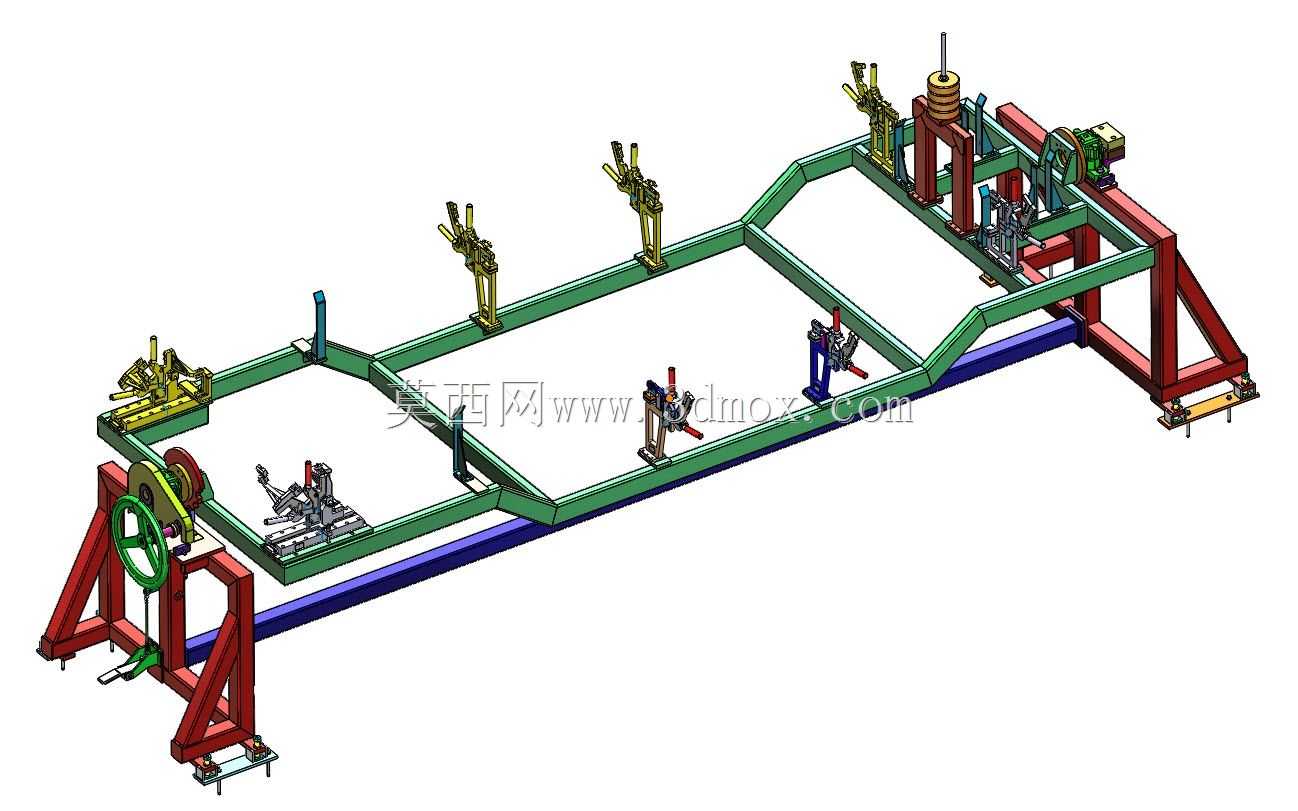

　　这套工装主要面向长尺寸框架类金属构件的组对焊接工序，常见于轨道交通部件、工程结构件、专用车车架副梁这类需要多工位协同焊接的生产场景，解决长构件焊接过程中翻转困难、定位基准偏移、多工序装夹找正耗时久的实际生产痛点。整套工装以型钢焊接框架作为主体承载结构，底部采用可调式支撑脚设计，可适配车间地面不平整的安装条件，安装时仅需将支撑脚通过膨胀螺栓固定在硬化混凝土地面即可，整体安装边界长度适配6米级长构件的装夹需求，宽度方向预留足够的操作人员通行与焊枪作业空间，高度设置符合人工站立焊接的人机工程要求，无需额外配置登高作业台即可完成大部分焊缝的焊接作业。工装主体框架上沿长度方向分布多组可调节定位夹紧单元，

　　每组夹紧单元可根据构件的实际截面尺寸调整夹持高度与开合角度，适配不同规格的型材、管材类构件装夹，定位块采用可拆卸式设计，磨损后可快速更换无需整体修整工装主体。框架端部配置的翻转驱动机构可带动夹持完成的构件绕长度方向轴线360度回转，焊接过程中可根据焊缝位置随时调整构件角度，让焊工始终处于平焊位置作业，既能够提升焊接成型质量，也能减少仰焊、立焊带来的作业疲劳与安全隐患，翻转机构带自锁功能，调整到目标角度后可自动锁止，不会出现作业过程中构件滑移偏转的问题。设计过程中优先考虑了工装的刚性冗余，主体承载梁采用加厚矩形管焊接，关键受力位置加焊三角加强筋，避免大吨位构件装夹、翻转过程中出现框架变形，保证长期使用后的定位精度保持性；

　　所有夹紧单元的安装位置都预留了T型槽调节余量，可在一定范围内适配不同长度、不同截面尺寸的同类型构件装夹，减少同系列产品生产时的工装投入成本。气路管线沿框架内侧隐蔽排布，避免焊接飞溅烫伤管线，同时也减少管线外露对作业动作的干扰，所有操作按钮集中布置在工装端部的控制位，操作人员站在端部即可完成夹紧、翻转、松开的全流程操作，无需沿工装长度方向来回跑动。工装的定位基准统一设置在框架一侧的固定定位块上，构件上料时仅需将基准边靠紧固定定位块，再调整其余夹紧单元即可完成找正，相比传统的划线找正装夹方式，能够将单批次构件的装夹找正时间缩短六成以上，同时也能避免人工找正带来的尺寸累积误差，保证同批次构件的尺寸一致性。考虑到焊接作业的飞溅大、环境恶劣，所有转动配合位置都设计了防尘挡屑结构，销轴类零件采用淬火处理提升耐磨性能，日常维护仅需定期在注油点加注润滑脂即可，无需复杂的拆解保养。
