多工位定位夹紧抽头工装夹具结构

　　这套工装结构主要面向通讯类零部件的抽头工序加工场景，在实际产线中承担工件的精准定位与可靠夹紧功能，适配中小型通讯结构件的焊接、装配、检测等多工序作业需求，可直接集成在自动化产线的工位段，也可作为独立工装台配合人工操作使用。从结构布局来看，整套工装采用双层台面分层设计，下层为支撑承力框架，采用方管焊接拼接结构，底部配置可调式支撑脚，可在安装时根据地面平整度调整整体水平度，支撑脚的调节行程覆盖±25mm范围，可适配多数车间的地面安装条件，框架整体做了应力消除处理，避免长期承重后出现结构变形影响定位精度。上层为作业台面，台面采用加厚钢板加工而成，平面度控制在0.1mm/㎡范围内，保证各定位组件的安装基准统一。

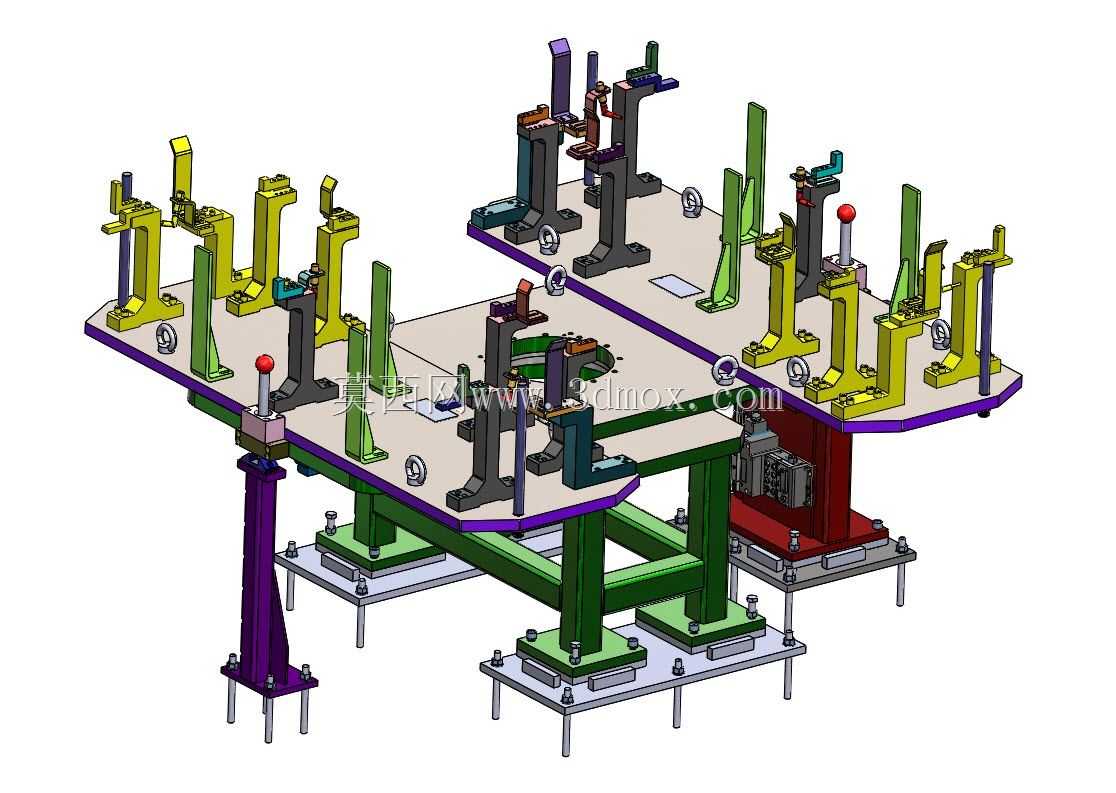

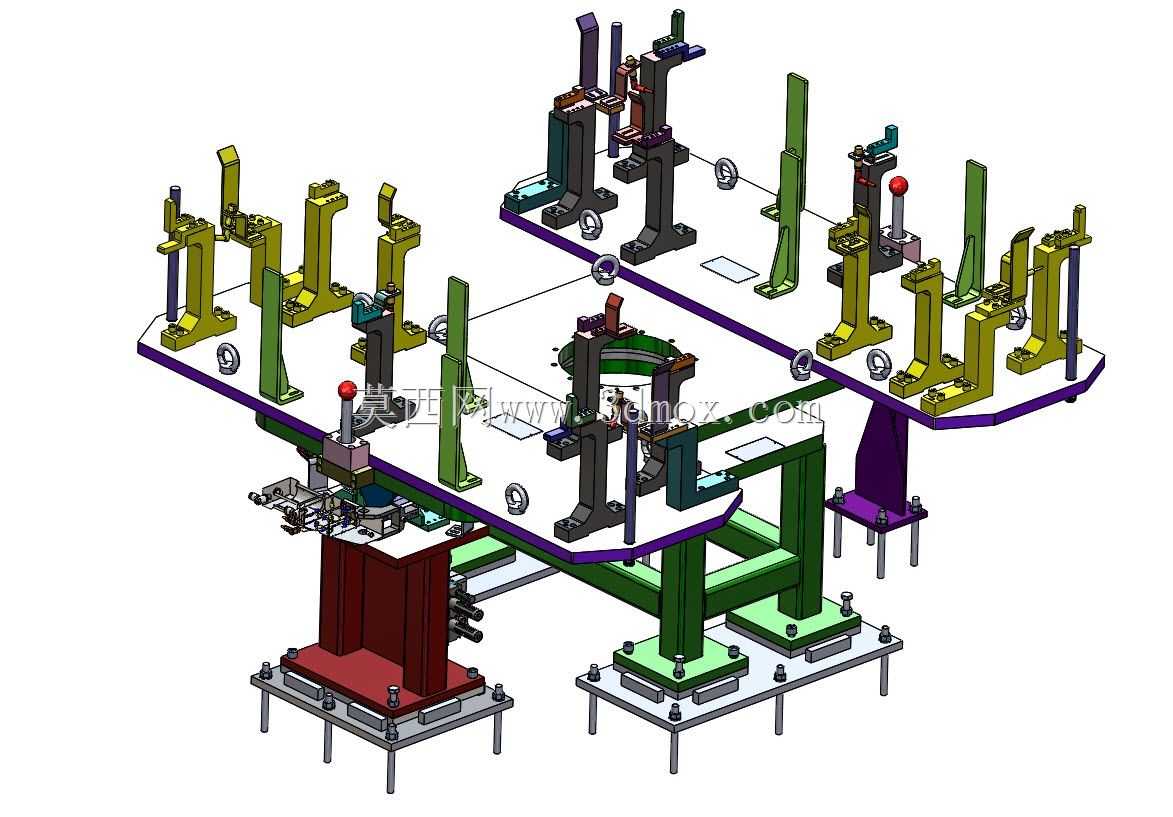

　　台面上分布多组独立的定位夹紧单元，不同颜色的夹紧立柱对应不同规格的工件定位点位，黄色、绿色、紫色的立柱分别适配工件不同部位的支撑、侧向定位与压紧功能，每个夹紧单元都配置了独立的快速压头，压头的压紧行程可根据工件实际厚度做微调，调整范围覆盖0-15mm，可兼容一定尺寸公差范围内的同系列工件，无需更换整套夹具即可适配小范围的产品改型。部分定位单元旁设置了定位销孔，采用圆柱销与菱形销组合的定位方式，限制工件的六个自由度，保证工件每次装夹的位置重复精度控制在0.05mm以内，满足后续焊接或装配工序的精度要求。台面中部设置了多组带操作手柄的夹紧机构，手柄采用红色球形端头，操作时的施力角度符合人体工程学设计，

　　操作人员无需过度弯腰或抬手即可完成夹紧与松开动作，单工位的装夹操作时间可控制在10秒以内，有效提升单工序的作业效率。工装的侧边设置了气路或油路的集成安装位，若后续需要升级为自动夹紧模式，可直接在预留位安装气动或液压驱动元件，无需对现有台面结构做大规模改动，预留的安装孔位已经按照标准气动元件的安装尺寸加工完成，升级改造成本较低。从安装边界来看，整套工装的整体占地尺寸控制在1800mm×1200mm范围内，总高度不超过1600mm，可适配多数标准车间的工位空间，也可直接安装在标准的铝型材工作台上，底部框架的安装孔位与标准工作台的T型槽尺寸匹配，固定时无需额外加工转接板。在设计过程中，

　　所有的夹紧点位都避开了工件的后续加工位置与焊接焊缝位置，避免工装结构与加工刀具或焊枪产生运动干涉，每个夹紧压头的前端都配置了聚氨酯软垫，压紧时不会刮伤工件表面的涂层或基材，适配表面已经做过预处理的工件装夹需求。整套工装的定位组件都采用模块化设计，单个定位单元通过螺栓固定在台面上，当产品换型时，只需更换对应位置的定位块与压头，即可快速完成工装的换型调整，无需重新制作整个台面，大幅降低多品种小批量生产模式下的工装投入成本。支撑框架的底部预留了叉车孔位，方便整套工装的转运与移位，在产线调整布局时，可直接通过叉车完成整台工装的搬运，无需拆解后重新组装，减少二次安装的调试时间。每个夹紧单元的旁侧都预留了检测传感器的安装位置，可加装到位检测传感器，实现工件装夹到位的自动检测，避免未装夹到位就启动后续工序造成的工件报废或设备损坏，适配自动化产线的联机需求。
