带绝缘护套手动钢丝钳结构设计

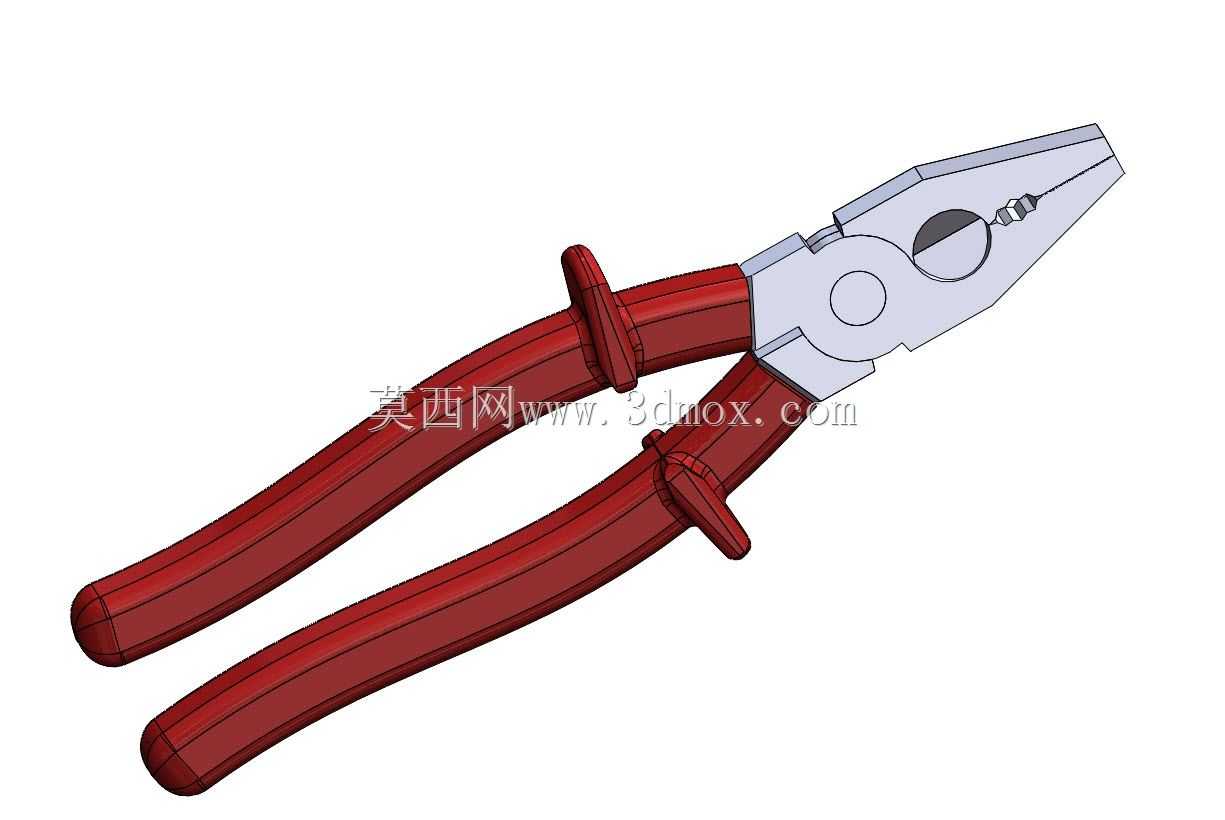

　　日常机械装配、电气线路检修、五金加工场景里，钢丝钳是出现频率极高的手动工具，这套三维结构完整还原了常规8寸钢丝钳的全部装配关系，从钳头的刃口、夹持齿、转轴配合，到手柄的绝缘护套、防滑结构都做了等比例建模，可直接用于手动工具的结构优化参考、装配教学演示，也能作为工业场景人机工程分析的基础载体。

　　从实际使用场景出发，这类钢丝钳的核心功能覆盖两个维度，一是夹持，钳头前端的平齿区域可夹持厚度1-8mm的金属薄片、圆柱销、接线端子，齿面的滚花设计能在施加200N以内握力时提供足够静摩擦力，避免夹持工件滑脱；钳头中部的凹形齿槽可夹持直径3-10mm的圆棒、螺栓杆，适配常规M4到M10的紧固件临时拧动需求。二是剪切，钳头内侧的刃口经过硬度匹配设计，可剪切直径1.6mm以下的硬态钢丝、直径2.5mm以下的软态铜铝线，刃口的间隙控制在0.05mm以内，避免剪切时出现线材挤皱、剪不断的问题，刃口角度设置为60度，兼顾锋利度与抗崩刃性能，日常使用中不需要频繁修磨。

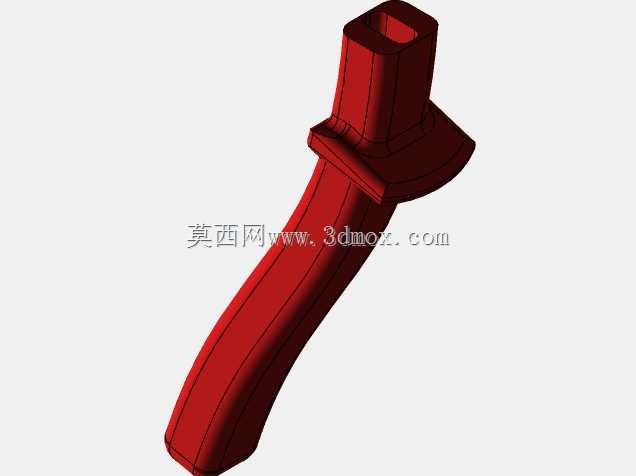

　　结构设计层面，这套模型的钳体采用两片对称式锻造结构，通过中部的铆钉转轴实现铰接，转轴的配合间隙控制在0.02-0.04mm，既保证钳体开合顺畅无卡滞，又不会出现左右晃动导致刃口错位的问题。钳头与手柄的长度比例设置为1:2.2，符合手动工具的杠杆力臂配比，在手柄尾端施加150N的握力时，钳头刃口可产生超过1200N的剪切力，完全覆盖日常作业的受力需求。手柄部分的绝缘护套采用双色注塑结构的等比例建模，内层是硬度邵氏70A的PVC绝缘层，厚度1.5mm，可承受1000V的交流电压，满足低压电气作业的绝缘防护要求；外层是硬度邵氏55A的TPR防滑层，表面设置了12道环形防滑凸筋，握持时手掌与手柄的接触摩擦力提升40%以上，即使手上沾有少量油污也能稳定握持。护套与钳柄的配合采用过盈装配设计，过盈量设置为0.3mm，装配后护套可承受50N的轴向拉力不脱落，避免使用中护套滑脱引发安全隐患。

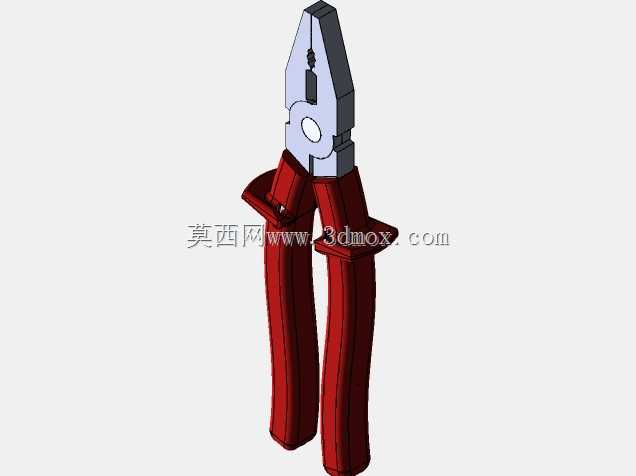

　　外形尺寸与安装边界方面，这套钢丝钳的整体闭合长度为200mm，也就是常规的8寸规格，钳头最大开合角度为45度，完全张开时钳头前端的最大开口尺寸为28mm，可满足常规尺寸工件的夹持需求。钳体闭合时的最大宽度为55mm，手柄处的最大厚度为18mm，适配成年男性手掌的握持尺寸，长时间握持作业不易产生疲劳。建模时所有配合面都做了圆角过渡处理，钳头的边缘圆角为R0.5，避免热处理时出现应力集中开裂的问题；手柄与钳头衔接处的圆角为R3，避免使用时锐角硌伤手掌。需要注意的是，这套结构的设计边界明确为手动作业场景，不可将钳体作为敲击工具使用，也不可用于剪切直径超过设计阈值的硬质钢丝，否则会导致刃口崩缺、钳体变形甚至断裂。

　　从建模细节来看，这套模型还原了钳体表面的抛丸处理纹理、绝缘护套的合模线位置、转轴铆钉的压装痕迹，所有零件的装配关系都符合实际生产的工艺要求，没有出现干涉、配合间隙不合理的问题。钳头的硬度分区也在建模时做了结构区分，刃口区域的局部淬火区长度为15mm，硬度可达到HRC55-60，其余钳体区域硬度为HRC35-40，兼顾刃口的耐磨性与钳体整体的韧性，避免使用时钳体断裂。手柄尾部的护套做了加长包边设计，包边长度超过钳柄尾端5mm，即使手部握持位置偏后也不会直接接触金属钳体，进一步提升电气作业的安全性。
