斜角定位支撑块结构设计

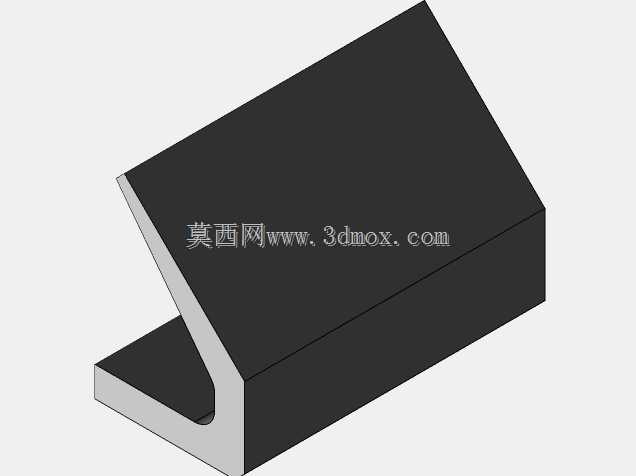

这款斜角定位支撑块是工装夹具领域常用的基础定位构件，主要应用在机加工工位的工件承托、装配流水线的部件限位、检测平台的工件姿态固定场景中，能够为被加工或待装配的零部件提供稳定的刚性支撑与角度定位，避免工件在作业过程中出现滑移、偏斜、翘曲等问题，保障加工精度与装配一致性。在实际生产场景中，这类支撑块常搭配平口钳、组合工装板、检测治具使用，可快速完成带斜度接触面工件的定位装夹，减少反复调整工件角度的辅助工时，尤其适合小批量多品种的柔性生产场景，无需定制专属复杂治具即可完成常规斜向支撑需求。从功能特性来看，该支撑块采用一体化实心结构设计，主体为直角块体搭配单侧斜向支撑面，底部带有延伸的承托凸边，可增大与安装基面的接触面积，降低单位面积压强，避免长期受压后基面出现压痕变形；斜向支撑面经过平面度优化设计，与被支撑工件的接触面能够实现均匀贴合，不会出现局部应力集中导致的工件硌伤或支撑失稳问题；块体整体采用等壁厚设计思路，在保障整体结构刚性的前提下尽可能减少冗余材料，降低构件自身重量，方便操作人员快速挪动与位置调整。在设计思路上，这款支撑块优先考虑了工装使用的通用性，斜角角度选取了机械加工中最常用的45度标准斜度，能够适配绝大多数带斜向安装面、斜向定位基准的工件支撑需求；块体的直角边严格按照垂直度公差要求设计，可直接靠紧工装台的定位槽边完成快速安装，无需额外打表校准垂直度；底部的承托凸边预留了通用安装孔位的设计空间，可根据实际使用需求加工沉头孔，通过螺栓将支撑块牢牢固定在工装台面上，承受较大的侧向压紧力时也不会出现移位。从安装边界来看，该支撑块的整体外形为规整的类直角梯形块体，无外凸的异形结构，安装时仅需占用工装台面上较小的矩形区域，可在同一台面上并排布置多个支撑块，完成长条形工件、大尺寸板材的多点同步支撑；支撑块的高度设计适配常规机加工的刀具行程范围，不会因为支撑过高导致刀具行程不足，也不会因为支撑过低导致工件与工装台面发生干涉；斜向支撑面的长度覆盖了常规中小型工件的斜向支撑接触长度需求，无需额外拼接垫块即可满足大部分工件的支撑接触面积要求，保障支撑稳定性。
