10W功率通孔式线绕电阻器结构设计

这款10W功率等级的通孔式电阻器，是面向工业控制、电源转换、电力电子设备领域开发的基础被动元件，在各类电路系统中承担着限流、分压、负载耗能、浪涌抑制的核心作用，广泛应用于伺服驱动回路、开关电源输出端、工业变频器制动回路、测试仪器负载模块等场景，能够在持续通电工况下稳定耗散10W的额定功率，避免电路因电流超限出现元器件击穿、信号失真等故障。

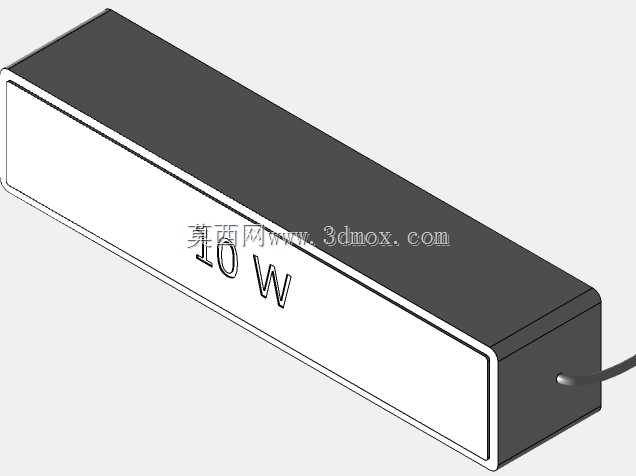

从设计思路来看，这款电阻采用长方体封装结构，主体外壳选用高导热阻燃工程塑料材质，外壳表面做哑光黑与亮白分区处理，白色标识区清晰蚀刻功率参数，方便生产装配环节的目视识别与物料分拣，同时外壳边缘做圆角过渡处理，避免装配过程中划伤操作人员或相邻线材绝缘层。电阻内部采用高稳定性合金电阻丝绕制在绝缘陶瓷基体上，电阻丝与两端引出电极采用高温焊接工艺连接，保证大电流通过时的接触可靠性，引出端采用单根多股镀锡铜线出线，出线位置做密封防拉扯处理，能够承受常规装配过程中的线材拉拽力，避免内部焊点松脱失效。

从外形尺寸与安装边界来看，这款电阻的长方体主体长宽高比例适配常规通孔安装的空间要求，主体长度方向预留足够的散热表面积，保证额定功率下的表面温度处于安全区间，安装时可通过通孔插装方式固定在PCB板上，也可通过配套固定支架安装在设备机箱内壁，安装孔位间距适配主流工业设备的元件布局规范，出线长度可根据实际布线需求灵活调整，不会与周边电容、电感、接线端子等元件产生空间干涉。在功能特性上，这款电阻的功率裕量设计充足，能够在短时间过载工况下保持阻值稳定，不会因瞬时过流出现阻值漂移、外壳开裂等问题，外壳的绝缘性能满足强电回路的安规要求，可直接应用于带高压的电路回路中，无需额外增加绝缘防护结构。在实际设备运行过程中，这款电阻能够长期稳定工作在宽温域环境下，无论是户外工业设备的高低温工况，还是密闭机箱内的长期升温环境，都能保持稳定的电气性能，为整个电路系统的可靠运行提供基础保障。
